Номер по Госреестру СИ: 66273-16
66273-16 Система весоизмерительная многоканальная
(JW-150J5)
Назначение средства измерений:
Система весоизмерительная многоканальная JW-150J5 (далее - система) предназначена для измерений нагрузок в единицах массы, воздействующих на опорные точки самолета.
Внешний вид.
Система весоизмерительная многоканальная
Рисунок № 1
Внешний вид.
Система весоизмерительная многоканальная
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) встроено в приборный блок и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
JW |
Номер версии (идентификационный номер) ПО |
1.2.106.1 |
Идентификация программы: для просмотра версии ПО необходимо нажать кнопку Info, ввести пароль, выбрать меню System Information, после чего отобразится версия ПО (SW Version).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на внутренней панели приборного блока, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе весоизмерительной многоканальной JW-150J5
-
1 ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
-
2 Техническая документация производителя.
Поверка
Поверкаосуществляется по документу МП 2301-288-2016 «Система весоизмерительная многоканальная JW-150J5. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.09.2016 г.
Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на индикаторное табло приборного блока.
Изготовитель
Фирма «Vishay Precision Group», США
Адрес: 801 Sentous Ave City of Industry, CA 91748, UNITED STATES OF AMERICA
Заявитель
Общество с ограниченной ответственностью «Тулпар Техник» (ООО «Тулпар Техник») ИНН 1659100633
Юридический адрес: 420017, Республика Татарстан, Аэропорт, Лаишевский район Почтовый адрес: 420138, г. Казань, а/я 43
Телефон/факс: +7(843) 537-77-37
E-mail: technic@tulpar.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия системы основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под воздействием нагрузки, в электрический сигнал, передаваемый в приборный блок для индикации результата измерений в единицах массы.
Конструктивно система состоит из 3 независимых измерительных каналов, включающих в себя 3 тензорезисторных датчика и приборного блока.
Приборный блок представляет собой контейнер, на внутренней панели которого находится индикаторное табло, на котором индицируется нагрузка каждого измерительного канала. Так же на внутренней панели приборного блока расположены органы управления системой, разъёмы для подключения кабелей связи с датчиками.
Пломбировка системы изготовителем не предусмотрена.
Место нанесения
знака поверки

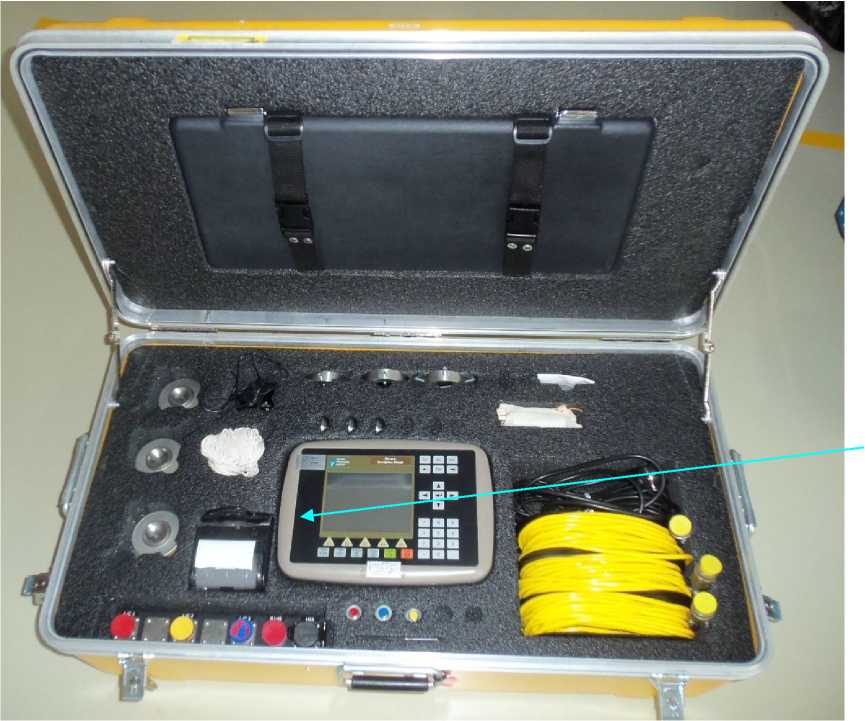

Рисунок 1 - Общий вид системы

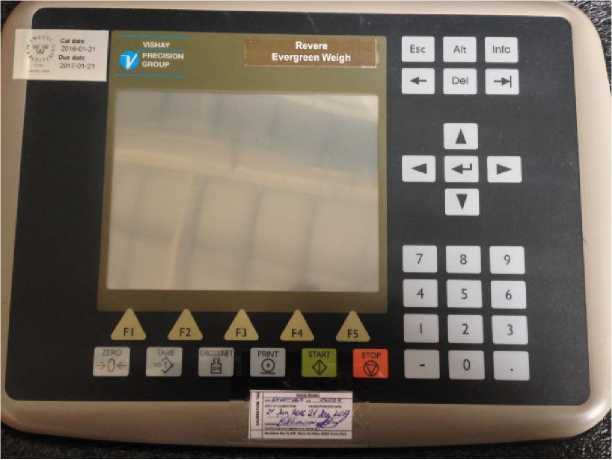

Рисунок 2 - Общий вид внутренней панели приборного блока
Таблица 2 -
Наименование параметра |
Значения параметра |
Диапазон измерений нагрузок, т |
от 2,3 до 23 |
Пределы допускаемой относительной погрешности измерений нагрузок, % |
±0,1 |
Г абаритные размеры (длина; ширина; высота), мм |
940; 508; 330 |
Масса, кг |
35 |
Параметры электрического питания от сети переменного тока:
|
от 220 до 240 от 50 до 60 |
Потребляемая мощность, В • А, не более |
100 |
Наименование параметра |
Значения параметра |
Условия эксплуатации:
|
от + 15 до + 35 от 45 до 85 |
Вероятность безотказной работы за 1000 часов |
0,95 |
