Назначение средства измерений:
Контроллеры-калибраторы давления DPC 3800, DPC 3800 HD, DPG 3600, DPG 3600 HD (далее - калибраторы) предназначены для измерений и воспроизведения абсолютного и избыточного давления (в том числе разрежения), а также разности давлений. Калибраторы могут применяться при поверке и калибровке средств измерений (СИ) давления, а также при настройке СИ в лабораторных и промышленных условиях.
Внешний вид.
Контроллеры-калибраторы давления
Рисунок № 1
Программное обеспечение
Калибраторы давления имеют встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в контроллеры-калибраторы на заводе-изготовителе во время производственного цикла. Конструкция приборов исключает возможность несанкционированного влияния на ПО калибраторов и измерительную информацию с помощью следующих средств защиты интерфейса связи: протоколы обмена, пароли.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BIOS |
Номер версии (идентификационный номер) ПО |
не ниже 3RSV0.94DV |
Цифровой идентификатор программного обеспечения |
не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на корпус контроллеров-калибраторов методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам-калибраторам давления DPC 3800, DPC 3800 HD, DPG 3600, DPG 3600 HDГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1-106 Па.
Техническая документация компании «MANOTHERM Beierfeld GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 207.2-004-2016 «Контроллеры-калибраторы давления DPC 3800, DPC 3800 HD, DPG 3600, DPG 3600 HD. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.06.2016 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - микроманометр переносной ПМКМ-1 (Регистрационный № 47374-11).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой серии 2000 (Регистрационный номер 28674-05).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - калибратор давления пневматический МЕТРАН-504 Воздух (Регистрационный № 31057-09).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой серии СРВ 5000 (Регистрационный № 33079-08).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой серии Р (Регистрационный № 56428-14).
Барометр образцовый переносной БОП-1 М (Регистрационный № 26469-04).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на лицевую панель корпуса и/или на эксплуатационную документацию или на свидетельство о поверке.
Изготовитель
Компания «MANOTHERM Beierfeld GmbH», ГерманияАдрес: Am Gewerbepark 9 D-08344, Grunhin-Beierfeld
Телефон: +49 377 58-0
Web-сайт: www.manotherm.com
Заявитель
Общество с ограниченной ответственностью «МАНОТЕРМ Прибор»(ООО «МАНОТЕРМ Прибор»)
ИНН 7727647107
Адрес: 125130, ул. Нарвская, д. 2, стр. 2
Телефон: (495) 502-92-07
Web-сайт: www.manotherm-pribor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Принцип действия калибраторов основан на высокоточном преобразовании давления в электрический сигнал, посредством встроенных преобразователей давления и барометрического сенсора. В дальнейшем, электрический сигнал подвергается цифровой микропроцессорной обработке и отображается на дисплее. Калибраторы моделей DPC 3800, DPC 3800 HD также предназначены и для воспроизведения заданного давления и снабжены устройством для выдачи заданного давления в пневматическую или гидравлическую линию, при этом питающее давление подается от независимого внешнего источника.
Конструктивно калибраторы состоят из измерительных преобразователей давления, микропроцессорного электронного блока, жидкокристаллического сенсорного цветного дисплея, встроенной системы трубопроводов и управляемых вентилей, а также элементов для подключения внешних пневматических, гидравлических и электрических устройств.
Измерительные преобразователи давления представляют собой тензорезистивные сенсоры с микроконтроллером, обеспечивающим линеаризацию, температурную коррекцию и нормирование измерительного сигнала, поступающего от сенсора.
Цифровой электронный блок управляет системой вентилей, обрабатывает полученный результат измерений выводит его на дисплей преобразует в цифровой выходной сигнал. Сенсорные клавиши управления, на ж/к дисплее, позволяют использовать различные единицы измерений, допущенные к применению в РФ.
Жидкокристаллический дисплей отображает значения заданного и воспроизведенного (для калибраторов DPC 3800 и DPC 3800 HD) калиброванного давления, а также текущие режимы настройки и работы.
Калибраторы моделей DPG 3600 и DPG 3600 HD имеют два независимых измерительных канала.
Режим работы калибраторов устанавливается с помощью клавиш сенсорного дисплея, дающего возможность пользователю через меню управлять всеми функциями. Расширенные функции доступны через дополнительные меню нижнего уровня.
При использовании дополнительного внешнего программного обеспечения типа DynaCal контроллеры-калибраторы поддерживают функцию формирования сертификатов калибровки.
Для связи с внешними устройствами используются интерфейсы RS-232, Ethernet, опционально IEEE-488.2 порты или аналоговые выходные сигналы.
Исполнение приборов настольное, опционально: для установки в стойку 19”.
Общий вид контроллеров-калибраторов давления DPC 3800, DPC 3800 HD, DPG 3600, DPG 3600 HD и обозначение места нанесения знака поверки представлены на рисунках 1 и 2.
Место нанесения знака поверки

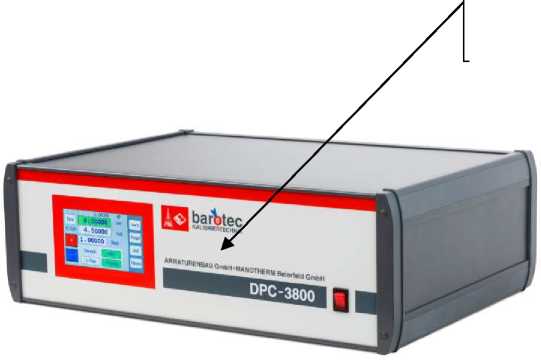

Рисунок 1 - Общий вид контроллеров-калибраторов давления DPC 3800,
Рисунок 2 - Общий вид контроллеров-калибраторов давления DPG 3600,
DPC 3800 HD
DPG 3600 HD
Пломбирование калибраторов не предусмотрено.
Таблица 2 - калибраторов
Наименование характеристики |
Значение характеристики | |||
DPC 3800 (воспроизведение и измерение давления) |
DPC 3800 HD (воспроизведение и измерение давления) |
DPG 3600 (измерение давления) |
DPG 3600 HD (измерение давления) | |
Диапазоны измерений | ||||
давления: | ||||
- разность давлений, |
от -3 до +3 |
- |
от -3 до +3 |
- |
(дифференциальное |
от -10 до +10 |
от -10 до +10 | ||
давление), кПа |
от -30 до +30 |
от -30 до +30 | ||
- избыточное, МПа |
от -0,1 до +0,1 |
от 0 до +40,0 |
от -0,1 до +0,1 |
от 0 до +160 |
от 0 до +0,2 |
от 0 до +60,0 |
от 0 до +0,2 |
от 0 до +250 | |
от -0,1 до +0,3 |
от 0 до +100,0 |
от -0,1 до +0,3 | ||
от 0 до +0,5 |
от 0 до +0,5 | |||
от -0,1 до +1,0 |
от -0,1 до +1,0 | |||
от 0 до +2,0 |
от 0 до +2,0 | |||
от -0,1 до +3,0 |
от -0,1 до +3,0 | |||
от 0 до +6,0 |
от 0 до +6,0 | |||
от -0,1 до +10,0 |
от -0,1 до +10,0 от 0 до +20,0 от 0 до +40,0 от 0 до +70,0 от 0 до +100,0 | |||
- абсолютное, МПа |
от 0 до +0,1 |
- |
от 0 до +0,1 |
- |
от 0 до +0,3 |
от 0 до +0,3 | |||
от 0 до +1,0 |
от 0 до +1,0 | |||
от 0 до +3,0 |
от 0 до +3,0 | |||
от 0 до +10,0 |
0 до +10,0 от 0 до +30,0 от 0 до +70,0 от 0 до +100,0 | |||
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений: | ||||
- избыточного и/или |
±0,01 |
±0,01 |
±0,01 |
±0,04 |
абсолютного давления |
±0,02 (при |
±0,02 (при | ||
использовании |
использовании | |||
барометрического |
барометрического | |||
сенсора) |
сенсора) | |||
- разности давлений (дифференциального давления) |
±0,03 |
- |
±0,03 |
- |
Наименование характеристики |
Значение характеристики | |||
DPC 3800 (воспроизведение и измерение давления) |
DPC 3800 HD (воспроизведение и измерение давления) |
DPG 3600 (измерение давления) |
DPG 3600 HD (измерение давления) | |
Вариация показаний, % от диапазона измерений |
0,005 0,010 (при использовании барометрического сенсора) 0,015 (для калибраторов разности давлений) |
0,005 |
0,005 0,010 (при использовании барометрического сенсора) 0,015 (для калибраторов разности давлений) |
0,02 |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий (от +17 до +23 °С), % (от диапазона измерений)/ 10 °С |
±0,002 |
±0,002 |
±0,002 |
±0,01 |
Рабочая среда |
Сухой воздух, чистые, сухие, не коррозионные, негорючие и неокисляющие газы |
Вода, опционально масло |
Сухой воздух, чистые, сухие, не коррозионные, негорючие и неокисляющие газы (>1 бар возможны жидкости) |
Вода, опционально масло |
Потребляемая мощность, В •А, не более |
75 |
75 |
75 |
75 |
Напряжение питания однофазного переменного тока, В |
от 88 до 264 |
от 88 до 264 |
от 88 до 264 |
от 88 до 264 |
Масса, кг, не более |
7 |
7 |
2 |
2 |
Габаритные размеры (глубинахширинах высота), мм |
300х440х146 |
300x440x146 |
197x241x136 |
197x241x136 |
Таблица 3 - Условия эксплуатации калибраторов
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +10 до +45 95 от 84 до 106,7 |
