Номер по Госреестру СИ: 66011-16
66011-16 Системы компьютерной радиографии
(DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT)
Назначение средства измерений:
Системы компьютерной радиографии моделей DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT (далее «системы») предназначены для двухмерных измерений линейных размеров изображений деталей и дефектов при неразрушающем контроле радиографическим методом.
Внешний вид.
Системы компьютерной радиографии
Рисунок № 1
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО), обеспечивающее сканирование и передачу изображения. Системы работают с автономным ПО Rhythm, входящим в комплект поставки. ПО Rhythm обеспечивает отображение измеряемого объекта, сбор, запись, обработку, отображение и хранение результатов измерений.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Автономное ПО |
Встроенное ПО | |
Идентификационное наименование ПО |
Rhythm RT |
- |
Номер версии (идентификационный номер) ПО |
6.X.XX.X |
12 |
Цифровой идентификатор ПО |
5a222eefO60e715c3cdfb1b402f0fc33 (MD5), файл «rhythm.exe» |
- |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Системы компьютерной радиографии моделей DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT. Руководство по эксплуатации», 2016 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам компьютерной радиографии моделей DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT
Техническая документация фирмы «Waygate Technologies USA, LP» (США).
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева».Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19. Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Адрес в Интернет: http://www.vniim.ru.
Адрес электронной почты: info@vniim.ru.
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом.
Конструктивно системы представляют собой портативный электронный моноблок со встроенной матрицей на основе аморфного кремния, чувствительной к рентгеновскому излучению. Модель DXR250RT выполняется в защитном корпусе.
Системы могут комплектоваться калибровочными мерами, предназначенными для настройки параметров изображения, изготовленными из различных материалов, соответствующих материалу измеряемого объекта.
Подключение систем к персональному компьютеру осуществляется по протоколам Ethernet и Wi-Fi.
Питание систем осуществляется от аккумуляторной батареи или от сети переменного тока.
Модели систем отличаются диапазоном измерений.

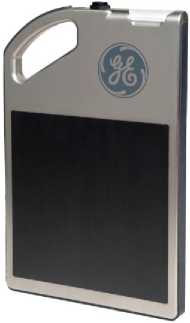

Рисунок 1 - Общий вид системы
Комплектность систем представлена в таблице 3.
Таблица 3
№ п/п |
Наименование |
Количество, шт. |
1 |
Система |
1 |
2 |
Мера калибровочная для настройки контрастности изображения * |
1 |
3 |
Мера калибровочная для настройки разрешения изображения * |
1 |
4 |
Персональный компьютер |
1 |
5 |
Комплект соединительных кабелей |
1 |
6 |
Программное обеспечение Rhythm |
1 |
7 |
Руководство по эксплуатации |
1 |
8 |
Методика поверки МП 2512-0007-2016 |
1 |
* - Количество и материалы мер калибровочных определяются требованиями заказчика. |
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
DXR250C-W |
DXR250U-W |
DXR250P |
DXR250V |
DXR250RT | |
Диапазон измерений линейных размеров, мм:
|
от 0,1 до 200 от 0,1 до 200 |
от 0,1 до 405 от 0,1 до 405 |
от 0,1 до 410 от 0,1 до 410 |
от 0,1 до 410 от 0,1 до 410 |
от 0,1 до 205 от 0,1 до 205 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±(0,01+5<L/1000), где L - измеряемая длина в мм | ||||
Разрешение, мкм |
100, 200 | ||||
Дискретность, мм |
0,01 | ||||
Напряжение питания:
|
220±22 12±1,2 |
220±22 | |||
Потребляемая мощность, Вт, не более |
140 | ||||
Габаритные размеры, мм, не более |
408x257x25 |
600x460x26 |
585x465x27 |
585x465x27 |
260x260x115 |
Масса, кг, не более |
3,5 |
5,0 |
6,0 |
6,0 |
14,0 |
Средний срок службы, лет |
5 | ||||
Наработка на отказ, ч |
10000 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- относительной влажность окружающего воздуха, %, не более 90;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
