65917-16 Теплосчетчики
(HYDROCAL M3)

Назначение средства измерений:
Теплосчетчики HYDROCAL M3 (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разницы температур теплоносителя (воды) в системах тепло- и водоснабжения.

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 1

Внешний вид.
Теплосчетчики
Рисунок № 1

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 2

Внешний вид.
Теплосчетчики
Рисунок № 2

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 3

Внешний вид.
Теплосчетчики
Рисунок № 3

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 4

Внешний вид.
Теплосчетчики
Рисунок № 4

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 5

Внешний вид.
Теплосчетчики
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2026
Номер записи - 157334
ID в реестре СИ - 379734
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, HYDROCAL M3 20, HYDROCAL M3 15, HYDROCAL M3, HYDROCAL, Bmeters,

Производитель

Изготовитель - Фирма "B METERS s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_7 Каталог типов СИ АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Бесплатный

Статистика

Кол-во поверок - 46
Выдано извещений - 6
Кол-во периодических поверок - 36
Кол-во средств измерений - 11
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2089 дн.

Приказы РСТ, где упоминается данный тип СИ

№1878 от 2016.12.14 Об утверждении типов средств измерений

№2001 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия

Наличие аналогов СИ: Теплосчетчики (HYDROCAL M3)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
65917-16 Теплосчетчики (HYDROCAL M3) Фирма "B METERS s.r.l." (ИТАЛИЯ )	72395-18 Теплосчетчики (Комбик) ООО "ИВК-САЯНЫ" (РОССИЯ г.Москва)
65917-16 Теплосчетчики (HYDROCAL M3) Фирма "B METERS s.r.l." (ИТАЛИЯ )	25335-13 Теплосчетчики (КСТ-22) ООО "ИВК-САЯНЫ" (РОССИЯ г.Москва)

Все средства измерений ООО "ИВК-САЯНЫ"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
27050-04 01.06.2009	Счетчики холодной воды турбинные, WDE, WDEK30 Фирма "B METERS s.r.l." (ИТАЛИЯ )		6 лет
27050-09 11.08.2019	Счётчики холодной и горячей воды турбинные, WDE-K30 мод. WDE-K30-R Фирма "B METERS s.r.l." (ИТАЛИЯ )	ОТ	4 года - для гор.воды; 6 лет - хол.
27051-04 11.08.2019	Счетчики холодной и горячей воды крыльчатые, многоструйные, GMDX, GMDX-R Фирма "B METERS s.r.l." (ИТАЛИЯ )	ОТ	4 года - для гор.воды; 6 лет - хол.
27052-04 01.06.2009	Счетчики холодной и горячей воды крыльчатые, одноструйные, GSD5, GSD8, GSD5-R, VENUS Фирма "B METERS s.r.l." (ИТАЛИЯ )		4 года - для гор.воды; 6 лет - хол.
27052-09 11.08.2019	Счетчики холодной и горячей воды крыльчатые, одноструйные, GSD5, GSD5-R; GSD8, GSD8-R; GSD8-45, GSD8-45-R; VENUS Фирма "B METERS s.r.l." (ИТАЛИЯ )	ОТ	4 года - для гор.воды; 6 лет - хол.
47151-11 04.07.2016	Теплосчетчики, HYDROCAL G 21 Фирма "B METERS s.r.l." (ИТАЛИЯ )	ОТ МП	4 года
65917-16 14.12.2026	Теплосчетчики, HYDROCAL M3 Фирма "B METERS s.r.l." (ИТАЛИЯ )	ОТ МП	6 лет

RT_11 Анализ рынка поверки Приволжского федерального округа

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Теплосчетчики (КСТ-22)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Периодических поверок	Извещений	Для юриков	Для юриков периодические
ФБУ "Брянский ЦСМ" (RA.RU.311364)	РСТ	Нет модификации	1		0	0	0	0
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729)		HYDROCAL M3	1		1	0	0	0
ООО "ГК КОНТРОЛЬ" (RA.RU.312788)		HYDROCAL M3 20 HYDROCAL M3 15	7		7	0	5	5
ООО "ПФО-АВТОМАТИКА" (RA.RU.311888)		HYDROCAL M3	11		11	0	0	0
ООО "РЦМ" (RA.RU.311637)		HYDROCAL M3 15	3		3	0	0	0
ООО "ЛОЦМАНГРУПП" (RA.RU.312197)		HYDROCAL HYDROCAL M3	9	1	1	3	0	0
ОАО "МЕДТЕХНИКА" (RA.RU.311401)		Bmeters	1		1	0	0	0
ООО "САЯНЫЭНЕРГОМОНТАЖ" (RA.RU.311918)		HYDROCAL M3	6		6	0	6	6
ООО "ЭТАЛОН" (RA.RU.312790)		HYDROCAL M3 15	5		5	2	0	0
ФБУ "Брянский ЦСМ" (RA.RU.311364)	РСТ		1		0	0	0	0
ООО "РУСТЕСТ" (RA.RU.314192)		HYDROCAL M3	1		1	1	1	1

Стоимость поверки Теплосчетчики (КСТ-22)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Кузбасский ЦСМ Кемеровская область	14065	14264
ФБУ Магаданский ЦСМ Магаданская область	14560	14264
ФБУ Томский ЦСМ Томская область	14168	14264

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (ПО) FUEr и AUEr, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО FUEr предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя результатов измерений и диагностической информации.

ПО AUEr предназначено для передачи во внешние измерительные системы результатов измерений и диагностической информации

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FUEr	AUEr
Номер версии (идентификационный номер) ПО, не ниже	0.01	0.05
Цифровой идентификатор ПО	_-*	_-*
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено		или
прочитано через какой-либо интерфейс после опломбирования.

Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Знак утверждения типа

наносится на счетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость и на титульном листе руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к теплосчетчикам HYDROCAL M3

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

Техническая документация фирмы «B METERS s.r.l.», Италия.

Поверка

осуществляется по документу МЦКЛ.0202.МП «Теплосчетчики HYDROCAL M3. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 19.08.2016 г.

Основные средства поверки:

- установки поверочные с диапазоном измерений объемного расхода жидкости от 0,03 до 5 м³/ч и пределами допускаемой погрешности измерений объемного расхода (объема) жидкости ±0,5 %;

- термостаты переливные прецизионные ТПП-1.1, диапазон воспроизводимых значений температуры от минус 40 °С до плюс 100 °С, нестабильность поддержания температуры ±0,01 °С;

- термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 °С до плюс 300 °С, пределы абсолютной погрешности измерений температуры ±0,05 °С, в диапазоне температур от минус 50 °С до плюс 199,99 °С;

- секундомер электронный СЧЕТ-1М, диапазон измеряемых интервалов времени от 0,01 до 99999,9, с; пределы допускаемой абсолютной погрешности измерений интервалов времени ±(6A0^-5^T+C) с, где Т - измеренное значение интервала времени, с; С - дискретность измерений в данном интервале: 0,001 с на интервалах от 0,001 до 999,999 с; 0,01 на интервалах от 1000,00 до 9999,99 с; 0,1 на интервалах от 10000,0 до 99999,9 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус вычислителя в соответствии с рисунком 2.

Изготовитель

Фирма «B METERS s.r.l.», Италия
Адрес: Via Friuli 3, 33050 Gonars (Ud) - Italy
Тел.: +39 0432 931415
Факс: +39 0432 992661
Е-mail: info@bmeters.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс: +7 (495) 491-78-12
Е-mail: sittek@mail.ru

сигналов, поступающих от датчика объемного расхода, датчиков температуры, вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:

Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:

- датчика объемного расхода;
- пары термопреобразователей сопротивления (далее - пары датчиков температуры);
- вычислителя.

Принцип действия теплосчетчика состоит в обработке вычислителем измерительных

- количества тепловой энергии, ГДж (МВт^ч);
- количества энергии охлаждения, ГДж (МВт^ч);
- тепловой мощности, кВт;
- объемного расхода теплоносителя в подающем и обратном трубопроводах, м³/ч;
- объема теплоносителя в подающем и обратном трубопроводах, м³;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущего времени, ч.

Теплосчетчики подразделяются на следующие модификации:

- HYDROCAL M3 15 - теплосчетчики с диаметром условного прохода 15 мм;
- HYDROCAL M3 20 - теплосчетчики с диаметром условного прохода 20 мм.

Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.

В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:

- времени штатной работы теплосчетчика, ч;
- времени действий нештатных ситуаций, ч.

Счетчики обеспечивают дистанционную передачу данных через интерфейсы типа импульсный выход (токовая петля) или M-Bus.

Теплосчетчики имеют возможность подключения счетчиков воды с импульсным выходом.

Общий вид теплосчетчиков показан на рисунке 1.

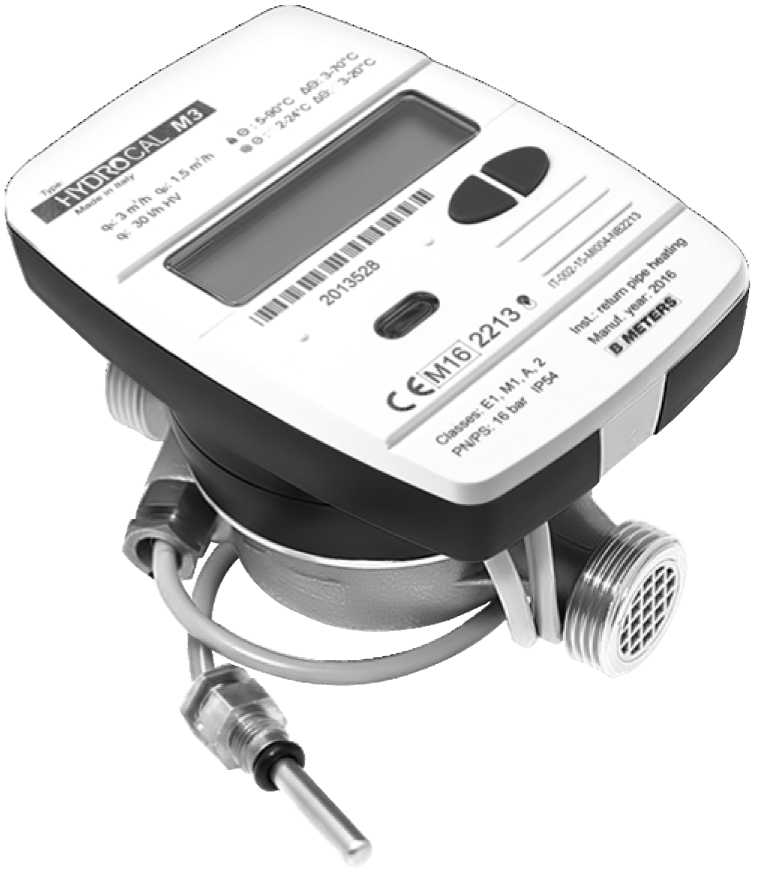

Внешний вид. Теплосчетчики (КСТ-22), http://oei-analitika.ru

Рисунок 1 - Общий вид теплосчетчиков

Схемы пломбировки теплосчетчиков представлены на рисунках 2-4.

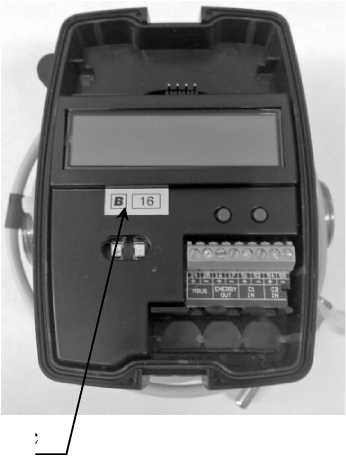

Наклейка организации, _v установившей

Наклейки изготовителя или наклейки с

теплосчетчик

нанесенным знаком поверки

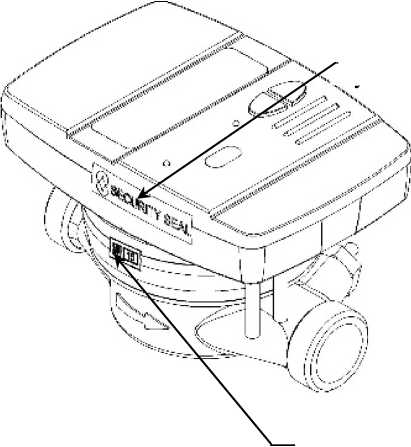

Рисунок 2 - Схемы пломбировки вычислителя

Пломба изготовителя или пломба с

нанесенным знаком поверки

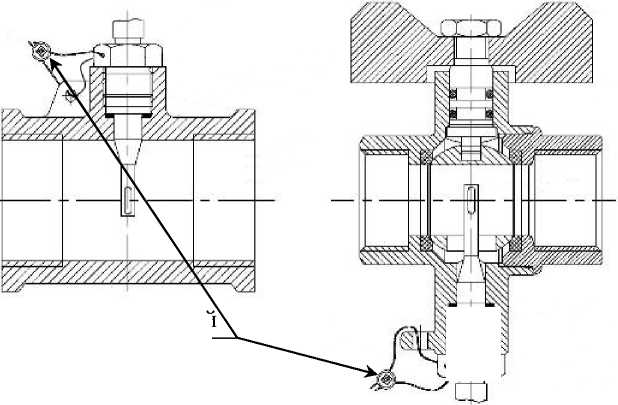

Рисунок 3 - Схемы пломбировки термопреобразователя сопротивления на датчике объемного расхода

теплосчетчик

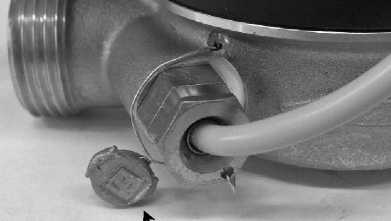

Рисунок 4 - Схемы пломбировки термопреобразователя сопротивления на трубопроводе
