КПТС является трехуровневым комплексом с распределенной функцией измерения и централизованной функцией сбора и обработки данных.

КПТС выполнен в соответствии с конструкторской документацией ИГНД.421457.067 и включает в себя следующие уровни:

• 1- й (нижний) уровень - программно-технические средства (ПТС), которые непосредственно связаны с объектами контроля и управления. В качестве ПТС нижнего уровня применяются:

• - устройства связи с объектом (УСО), размещаемые в соответствующих электротехнических помещениях;

• - устройства контроля синхронизма (УКС).

УСО осуществляют сбор и предварительную обработку аналоговых и дискретных сигналов, выдачу команд управления, обмен информацией с верхним уровнем по цифровым каналам связи.

УКС осуществляют включение выключателей методом полуавтоматической синхронизации;

• 2- й (средний) уровень - программно-технические средства для обеспечения взаимодействия секций МПКУ и рабочих станций (РС) с УСО посредством цифровых каналов связи:

• - устройства телекоммуникационные (УТК);

• - устройства серверные унифицированные (УСУ);

• - устройство синхронизации времени (УСВ).

• 3- й (верхний) уровень - технические средства оперативно-диспетчерского управления, устанавливаемые на центральном щите управления (ЦЩУ):

• - две двухдисплейные рабочие станции (РС-2ОВ) оперативного персонала и начальника смены, предназначенные для «дисплейного» контроля и управления общестанционным электротехническим оборудованием с АРМ оперативного персонала. РС-2ОВ являются средствами основного контроля и управления электротехническим оборудованием;

• - однодисплейную рабочую станцию (РС-ОВ) технического обслуживания, предназначенную для предоставления справочной (диагностической) информации;

- секции мозаичных панелей контроля и управления (МПКУ), в которых установлены панели с мнемосхемами и средствами контроля (табло, индикаторы, показывающие приборы) и управления (кнопки, переключатели), контроллеры мозаичного щита (КМЩ), предназначенные для контроля и управления электротехническим оборудованием главной схемы и общестанционных собственных нужд, контроля и управления оборудованием противопожарной автоматики общестанционных зданий и сооружений. Секции МПКУ являются средствами резервного контроля и управления;

- щитки синхронизации элементов 220 и 500 кВ, предназначенные для точной ручной синхронизации включения при резервном управлении высоковольтными выключателями.

КПТС СКУ ЭЧ ОУ выполняет следующие функции в составе СКУ ЭЧ ОУ:

- информационную;

- управляющую;

- вспомогательную.

При реализации информационной функции КПТС СКУ ЭЧ ОУ обеспечивает:

- измерение и отображение на мониторах РС и МПКУ значений аналоговых параметров электротехнического оборудования, принимаемых в виде сигналов постоянного тока в диапазонах от 0 до 5 мА и от 4 до 20 мА;

- формирование и отображение состояния коммутационных аппаратов электротехнического оборудования, устройств релейной защиты и автоматики на мониторах РС и МПКУ при обработке входных дискретных сигналов от контактов типа «сухой контакт» напряжением коммутации 220 В постоянного или переменного тока;

- измерение и отображение значений параметров синхронизации электротехнического оборудования на мониторах РС и щитках синхронизации, принимаемых в виде однофазных и трехфазных напряжений в диапазонах от 0 до 120 В частотой от 45 до 55 Гц переменного тока;

- регистрацию и архивацию событий в УСУ с разрешающей способностью (присвоение метки времени) не менее 10 мс;

- формирования сообщений предупредительной и аварийной сигнализации (световой и звуковой ) на РС и МПКУ;

- формирования сообщений вызывной сигнализации (пожарной, световой и звуковой) на РС и МПКУ;

- формирования и отображения обобщенных сообщений на РС и МПКУ;

- расчета суммарной активной и реактивной мощности, генерируемой Ростовской АЭС и отображение расчетных значений на мониторах РС и МПКУ.

При реализации управляющей функции КПТС СКУ ЭЧ ОУ обеспечивает:

- выдачу команд дистанционного управления электротехническим оборудованием (выключателями 0,4 кВ, выключателями 6 кВ, высоковольтными выключателями 220 кВ и 500 кВ, разъединителями, устройствами РПН) и разрешение ввода АВР секций 6 кВ и 0,4 кВ по командам оперативного персонала от РС через УСО в виде коммутации «сухих» контактов в цепях постоянного (переменного однофазного) тока напряжением 220 В;

- выдачу команд дистанционного управления электротехническим оборудованием (выключателями 0,4 кВ, выключателями 6 кВ, разъединителями, устройствами РПН) и разрешение ввода АВР секций 6 кВ и 0,4 кВ по командам оперативного персонала от секций МПКУ через УСО в виде коммутации «сухих» контактов в цепях постоянного (переменного однофазного) тока напряжением 220 В;

- реализацию алгоритмов полуавтоматической синхронизации при включении высоковольтных выключателей 500 кВ и 220 кВ по командам оперативного персонала от РС;

- выдачу команд дистанционного управления высоковольтными выключателями 500 кВ и 220 кВ от секций МПКУ на оперативном токе - 220 В по кабельным линиям связи. При этом момент подачи команды контролируется на щитке ЩСХ-3-5М с помощью индикатора Э327У3 в режиме точной ручной синхронизации;

- регистрацию и архивацию команд управления в УСУ с разрешающей способностью (присвоение метки времени) не менее 10 мс;

При реализации вспомогательной функции КПТС СКУ ЭЧ ОУ обеспечивает:

- контроль состояния программно-технических средств СКУ ЭЧ ОУ;

- вывод на печать протоколов событий;

- поддержание единого времени.

Конструкция шкафов КПТС стандартизована и представляет собой прямоугольный каркас, сваренный из профиля, с навесными боковыми панелями, перфорированными дверями с замками, верхней съемной крышкой, комплектом сейсмостойкого усиления. Внутри шкафа установлена вводная кабельная панель для подводки внешних кабелей и профиль с кабельными зажимами для закрепления внешних кабелей. Шкаф устанавливается на сейсмостойкий цоколь. В нижней части шкафа со стороны задней двери установлен клеммный соединитель для подключения электропитания. В шкафу установлена шина заземления. Все конструктивные элементы шкафа заземлены на шину заземления. На шине заземления имеется болт для подключения изолированного медного провода, присоединенного к внешнему контуру заземления помещения. Подводка всех внешних кабелей, кабелей питания, заземления и оптических кабелей осуществляется через гермовводы, установленные в панелях днища шкафа.

Особенности конструкции компонентов (шкафов) КПТС.

Конструкция УСО представляет собой шкаф со степенью защиты не ниже IP21.

В шкафу установлен кросс оптический, который обеспечивает коммутацию внешних волоконно-оптических кабелей к УСО. Кросс содержит 16 соединителей типа ST

Внутри шкафа контроллера установлен контроллер МФК3000 (Госреестр № 45216-10), состоящий из одного или двух шасси СR3000 с установленными в них процессорным модулем Р05-02, модулями ввода дискретных сигналов DI16-220, модулями вывода дискретных сигналов DO16s-220DC (DO16s-220AC) и модулями ввода аналоговых сигналов А116. При эксплуатации в условиях высокой температуры шкаф оснащается системой вентиляции с терморегулятором.

В контроллере МФК3000 УСО Пожарной сигнализации, также используются модули вывода дискретных сигналов DO32-24Р, модули ввода дискретных сигналов DI48-24М, модули вывода аналоговых сигналов АОС8, предназначенные для управления индикаторами, контроля элементов управления и выдачи аналоговых сигналов на приборы МПКУ №13 и №14.

Прием команд УСО от МПКУ и рабочих станций, передача информации УСО о состоянии электротехнического оборудования в МПКУ и на рабочие станции осуществляется по двум каналам Ethernet (основной и резервный) спецификации 100Base-FX.

Конструкция УСУ представляет собой шкаф с установленными в нем электронными блоками. В шкафу установлен кросс оптический.

Конструкция УСВ представляет собой шкаф с установленными в нем электронными блоками. В шкафу установлен кросс оптический. Блок антенный УСВ размещается с внешней стороны строительных конструкций здания, в месте хорошей видимости горизонта и неба предпочтительно с южной стороны.

Конструкция УТК представляет собой шкаф с установленными в нем электронными блоками. В шкафу установлено пять кроссов оптических, которые обеспечивают коммутацию внешних волоконно-оптических кабелей к УТК.

Конструкция секций МПКУ представляет собой шкаф, выполненный на основе каркаса из особо жёсткого профиля. Для удобства обслуживания в секции предусмотрена вибростойкая дверь с противоположной стороны по всей высоте шкафа. В нижней части расположены панели с гермовводами для ввода и закрепления кабелей внешнего подключения. Шкаф устанавливается на сейсмостойкий цоколь высотой 100 мм. Спереди шкаф имеет мозаичную панель контроля и управления (МПКУ).

Номенклатура мозаичных элементов МПКУ, входящих в состав секций МПКУ соответствует каталогу мозаичных элементов ИГНД.460830.001ТУ1.

Внутри шкафа секций МПКУ №1-№12 установлен контроллер МФК1500 производства ЗАО ПК «Промконтроллер», состоящий из каркасов CR1516 и CR1504 с установленным в них процессорным модулем, модулями ввода и вывода дискретных сигналов, и модулями вывода аналоговых сигналов.

Прием данных о состоянии электротехнического оборудования от УСО и передача данных о состоянии элементов управления МПКУ осуществляется по резервированному каналу 100Base-FX.

В МПКУ №4-12 передача сигналов управления осуществляется по проводным связям. При это контроллером панели также осуществляется контроль состояния элементов управления МПКУ.

Конструкция автоматизированных рабочих мест РС-ОВ/РС-2ОВ (АРМ ОП, АРМ НС, АРМ ТО) представляет собой стол с тумбой. Каждый монитор устанавливается на поверхности стола. На столе расположена клавиатура, трекбол, манипулятор типа «мышь». РС-ОВ имеет переднюю и заднюю зоны доступа к оборудованию, расположенному за вибростойкими дверями тумбы, для обслуживания и ремонта. Тумба предназначена для установки электронных модулей с помощью 19” адаптеров.

Результат обработки данных выдается пользователю на видеомониторы, подключенные к видеовыходам блока системного. Используя клавиатуру и трекбол, пользователь может осуществлять действия с полученной информацией.

Для контроля температуры внутри РС-ОВ, несанкционированного открытия дверей и наличия напряжения электропитания на основном и резервном вводах используется БМ (совместно с индикаторами температуры, доступа и напряжения).

На рисунке 1 приведен вид центрального щита управления Ростовской АЭС (верхний уровень КПТС СКУ ЭЧ) и вид справа секции МПКУ (ЦЩУ) с щитком синхронизации и АРМ ОП (РС-2ОВ).

Рисунок 1

Виды и состав измерительных каналов КПТС СКУ ЭЧ ОУ приведены на рисунках ниже.

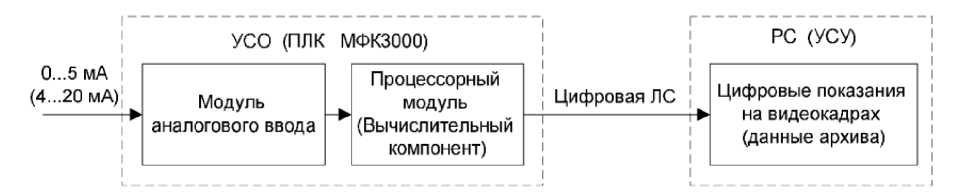

Рисунок 1.1

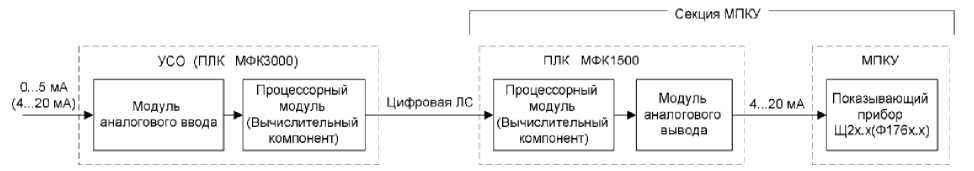

Рисунок 1.2

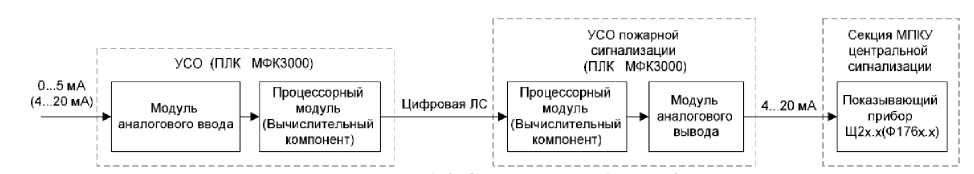

Рисунок 1.3

Рисунок 1.4

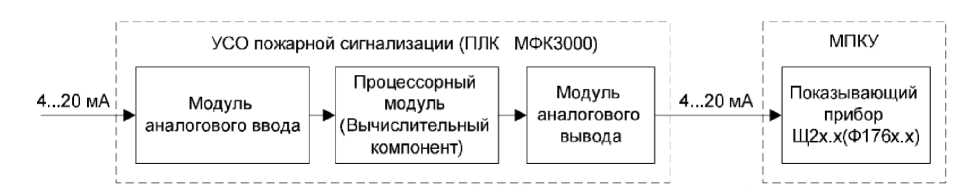

■0...140В           УКС

Рисунок 1.5

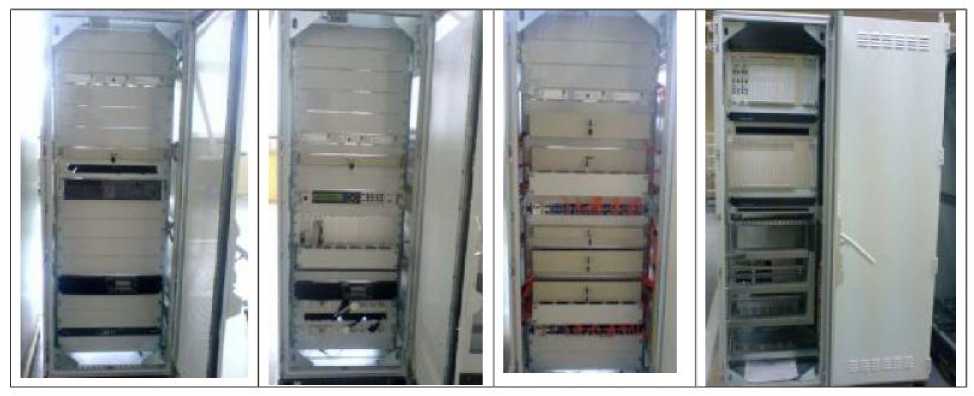

На рисунке 2 приведен внешний вид УСУ и УСВ центрального щита управления Ростовской АЭС (средний уровень КПТС СКУ ЭЧ), УТК (устройство связи верхнего уровня с нижним) и УСО (нижний уровень КПТС СКУ ЭЧ). Места пломбировки предусмотрены на ручках шкафов.

Рисунок 2

В составе комплекса 8 различных видов измерительных каналов (далее по тексту - ИК) отличающихся назначением, структурой и входными сигналами, поступающими на входные клеммы ИК.

Структура ИК вида 1.

Унифицированный токовый сигнал (от 0 до 5 мА или от 4 до 20 мА) от преобразователей физических величин, находящихся в электротехническом оборудовании (ЭТО), поступает на входные клеммы, соединенные с модулем AI16 контроллера МФК3000, расположенного в УСО. Далее сигнал по цифровому каналу (УТК) поступает в сервер УСУ и преобразуется для отображения в цифровом виде аналоговых параметров в заданных диапазонах физических величин на видеокадрах PC-OB.

Структура ИК вида 2

Унифицированный токовый сигнал (от 0 до 5 мА или от 4 до 20 мА) от преобразователей физических величин, находящихся в электротехническом оборудовании (ЭТО), поступает на входные клеммы, соединенные с модулем AI16 контроллера МФК3000, расположенного в УСО. Далее сигнал по цифровому каналу (УТК) поступает в секцию МПКУ на МФК1500, включающий в себя модуль аналогового вывода АОС4 в котором цифровой сигнал преобразуется в унифицированный токовый сигнал от 4 до 20 мА и подается на измерительный цифровой прибор для преобразования и отображения аналоговых параметров в заданных диапазонах физических величин.

Структура ИК вида 3

Унифицированный токовый сигнал (от 4 до 20 мА) от преобразователей физических величин (мощность активная и реактивная энергоблока), поступает на входные клеммы, соединенные с модулем AI16 контроллера МФК3000, расположенного в УСО. Далее в модуле аналогового вывода АОС8 того же контроллера цифровой сигнал преобразуется в унифицированный токовый сигнал от 4 до 20 мА и подается на измерительный цифровой прибор для преобразования и отображения аналоговых параметров в заданных диапазонах физических величин.

Структура ИК вида 4

Унифицированный токовый сигнал (от 0 до 5 мА или от 4 до 20 мА) от преобразователей физических величин, находящихся в электротехническом оборудовании (ЭТО), поступает на входные клеммы, соединенные с модулем AI16 контроллера МФК3000, расположенного в УСО. Далее сигнал по цифровому каналу (УТК) поступает в УСО на МФК3000, включающий в себя модуль аналогового вывода АОС8 в котором цифровой сигнал преобразуется в унифицированный токовый сигнал от 4 до 20 мА и подается на измерительный цифровой прибор для преобразования и отображения аналоговых параметров в заданных диапазонах физических величин.

Структура ИК вида 5

Два сигнала трехфазного переменного напряжения в диапазоне от 0 до 140 В частотой от 45 до 55 Гц поступают на два входа устройства SIPROTEC 7VE63 ф. Siemens, входящего в УКС. Величины напряжения и частоты преобразуются в цифровые сигналы и передаются по цифровому каналу связи (УТК) для их отображения в цифровом виде на видеокадре РС-ОВ. Так же измеряется разница фаз данных трехфазных напряжений по одной фазе и отображается в цифровом виде на видеокадрах РС-ОВ.

Структура ИК вида 6

Переменное напряжение номиналом 100 В поступает на вход прибора Ц42304, входящего в ЩСХ-3-5М, для измерения и отображения на стрелочной шкале частоты в диапазоне от 45 до 55 Гц.

Структура ИК вида 7

Переменное напряжение частотой 50 Гц поступает на вход прибора Э365-1, входящего в ЩСХ-3-5М, для измерения и отображения на стрелочной шкале прибора в диапазоне от 0 до 150 В.

Структура ИК вида 8

Два сигнала переменного напряжения номиналом 100 В и частотой 50 Гц поступают на синхроноскоп Э327 УЗ, служащий для визуального отображения синхронизации источников напряжения.
