Номер по Госреестру СИ: 65619-16
65619-16 Мерник металлический технический 1-го класса горизонтальный
(ММТГ)
Назначение средства измерений:
Мерник металлический технический 1-го класса горизонтальный ММТГ (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов).
Внешний вид.
Мерник металлический технический 1-го класса горизонтальный
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157020
ID в реестре СИ - 379420
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, ММТГ,
Производитель
Изготовитель - Салаватский машиностроительный завод
Страна - РОССИЯ
Населенный пункт - г.Салават
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1631 от 2016.10.27 Об утверждении типов СИ (60 позиций)
Наличие аналогов СИ: Мерник металлический технический 1-го класса горизонтальный (ММТГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Салаватский машиностроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65618-16 |
Мерники металлические технические стационарные 1-го класса горизонтальные, Нет данных Салаватский машиностроительный завод (РОССИЯ г.Салават) |
ОТ |
1 год |
|
65619-16 |
Мерник металлический технический 1-го класса горизонтальный, ММТГ Салаватский машиностроительный завод (РОССИЯ г.Салават) |
ОТ |
1 год |
|
65620-16 |
Мерники металлические технические шкальные 1-го класса вертикальные, Нет данных Салаватский машиностроительный завод (РОССИЯ г.Салават) |
ОТ |
1 год |
|
65621-16 |
Мерник металлический технический стационарный шкальный 1-го класса вертикальный, К7-ВМА Салаватский машиностроительный завод (РОССИЯ г.Салават) |
ОТ |
1 год |
|
79358-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-175 Салаватский машиностроительный завод (РОССИЯ г.Салават) |
ОТ МП |
5 лет |
Кто поверяет Мерник металлический технический 1-го класса горизонтальный (ММТГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Мерник металлический технический 1-го класса горизонтальный (ММТГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
13665 | 13665 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса горизонтальному ММТГГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
-
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм3 по
ГОСТ 8.470-82; 3
-
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Изготовитель
Салаватский машиностроительный завод (мерник изготовлен в 1957 г.)
453256, г. Салават, Республика Башкортостан, ул. Молодогвардейцев, 26
Заявитель
ОАО «Башспирт»
Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24
Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1 ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru www.bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.
Конструктивно мерник выполнен в виде цилиндра с эллиптическими днищами и цилиндрической горловиной.
Мерник снабжен следующей арматурой: кран с наливной трубой, опущенной почти до дна мерника; кран для слива; краники для отбора проб из разных слоев; смотровое стекло для наблюдения за показаниями термометра, находящегося внутри мерника, смотровые стекла, установленные на горловине. Кроме того, мерник имеет воздушник, служащий для сообщения внутренней полости мерника с атмосферой, смотровое стекло и люк, отвес.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

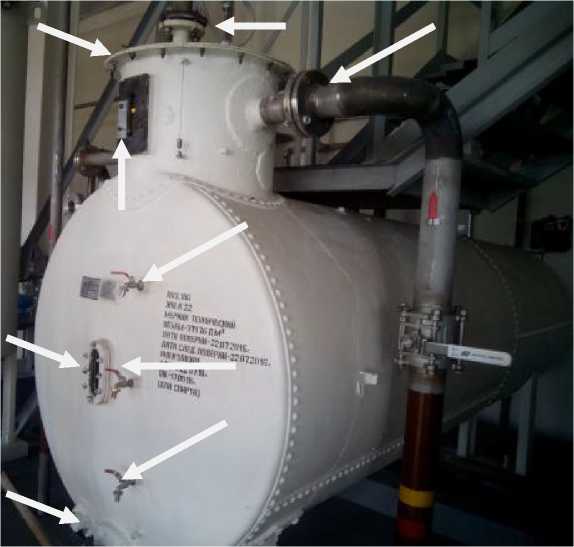

Общий вид и места пломбирования мерника представлены на рисунке 1. Мерник пломбируют с нанесением знака поверки.
Рисунок 1 - Общий вид и места пломбирования мерника
Программное обеспечение отсутствует.
Таблица 1- Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальная вместимость, дм3 |
3730 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, % |
±0,2 |
Таблица 2- основные технические характеристики
|
Наименование параметра |
Значение |
|
Г абаритные размеры, мм (длинахдиаметр1хдиаметр2) |
3400x1360x1000 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +10 до +30 |
|
относительная влажность воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
