Номер по Госреестру СИ: 65610-16
65610-16 Мерник металлический технический 1-го класса горизонтальный
(ММТГ)
Назначение средства измерений:
Мерник металлический технический 1-го класса горизонтальный ММТГ (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов).
Внешний вид.
Мерник металлический технический 1-го класса горизонтальный
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157011
ID в реестре СИ - 379411
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. ММТГ-У-1-10000, мод ММТГ У-1-10000, мод ММТГ У-1-1000, ММТГ,
Производитель
Изготовитель - ПО "Салаватнефтемаш"
Страна - РОССИЯ
Населенный пункт - г.Салават
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 424 дн.
Приказы РСТ, где упоминается данный тип СИ
№1631 от 2016.10.27 Об утверждении типов СИ (60 позиций)
№1271 от 2015.11.03 Об утверждении эталонов единиц величин
№102 от 2013.02.12 Об утверждении государственных эталонов единиц величин (ФБУ"Белгородский ЦСМ")
Наличие аналогов СИ: Мерник металлический технический 1-го класса горизонтальный (ММТГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Салаватнефтемаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33180-06 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 ПО "Салаватнефтемаш" (РОССИЯ г.Салават) |
5 лет | |
|
65610-16 |
Мерник металлический технический 1-го класса горизонтальный, ММТГ ПО "Салаватнефтемаш" (РОССИЯ г.Салават) |
ОТ |
1 год |
|
65611-16 |
Мерник металлический технический 1-го класса вертикальный, К7-ВМА ПО "Салаватнефтемаш" (РОССИЯ г.Салават) |
ОТ |
1 год |
|
65612-16 |
Мерник металлический технический 1-го класса горизонтальный, ММТГ ПО "Салаватнефтемаш" (РОССИЯ г.Салават) |
ОТ |
1 год |
|
88659-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 ПО "Салаватнефтемаш" (РОССИЯ г.Салават) |
ОТ МП |
5 лет |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Мерник металлический технический 1-го класса горизонтальный (ММТГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 3 | 2 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Мерник металлический технический 1-го класса горизонтальный (ММТГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
13811 | 13811 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса горизонтальному ММТГГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
-
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм3 по
ГОСТ 8.470-82; 3
-
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Изготовитель
ПО "Салаватнефтемаш" (мерник изготовлен в 1980 г.)
453256, г. Салават, Республика Башкортостан, ул. Молодогвардейцев, 26
Заявитель
ОАО «Башспирт»
Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24
Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1 ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru www.bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.
Конструктивно мерник выполнен в виде цилиндра с эллиптическими днищами и цилиндрической горловиной.
Мерник снабжен следующей арматурой: кран с наливной трубой, опущенной почти до дна мерника; кран для слива; краники для отбора проб из разных слоев; смотровое стекло для наблюдения за показаниями термометра, находящегося внутри мерника, смотровые стекла, установленные на горловине. Кроме того, мерник имеет воздушник, служащий для сообщения внутренней полости мерника с атмосферой, смотровое стекло и люк, отвес.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

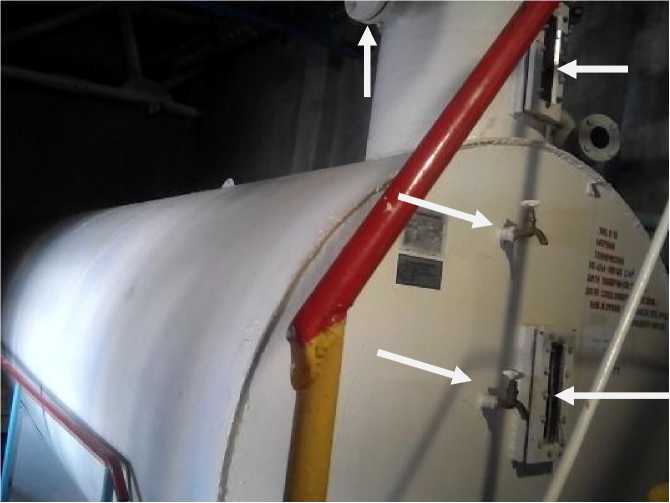

Общий вид и места пломбирования мерника представлены на рисунке 1. Мерник пломбируют с нанесением знака поверки.
Рисунок 1 - Общий вид и места пломбирования мерника
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальная вместимость, дм3 |
9017 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С , % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Г абаритные размеры, мм (длинахдиаметр) |
4970x1600 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
