Номер по Госреестру СИ: 65552-16
65552-16 Контроллеры многофункциональные сбора и передачи данных
(КСОД)
Назначение средства измерений:
Контроллеры многофункциональные сбора и передачи данных КСОД (далее -контроллеры), предназначены для измерения времени, синхронизации и поддержания единого времени в составе автоматизированных систем коммерческого учета энергоресурсов, измерения и преобразования количества импульсов от первичных счетчиков энергоресурсов с импульсным выходом в количество энергоресурсов, а также автоматического сбора, хранения и обработки данных от первичных счетчиков энергоресурсов через встроенные интерфейсы RS-232, RS-485, CAN.
Внешний вид.
Контроллеры многофункциональные сбора и передачи данных
Рисунок № 1
Внешний вид.
Контроллеры многофункциональные сбора и передачи данных
Рисунок № 2
Внешний вид.
Контроллеры многофункциональные сбора и передачи данных
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенной в корпус измерений «Контроллеры многофункциональные сбора и передачи данных исполнительной системы конфигурирования EnLogic.
средства
КСОД»
Система EnLogic состоит из модулей:
-
1) Системное программное обеспечение контроллера (далее - СПО). СПО обеспечивает все функции, реализуемые непосредственно в контроллере - опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень. СПО контроллера состоит из операционной системы Linux, исполнительной системы и конфигурации EnLogic по умолчанию.
-
2) WEB-интерфейс контроллера. Является расширением СПО контроллера, и предназначено для мониторинга работы контроллера и основного набора функций конфигурирования WEB-интерфейс доступен при подключении к контроллеру по каналу связи Ethernet, или по статическому адресу через соединение GPRS. Встроенный WEB-интерфейс контроллера позволяет осуществлять мониторинг работы контроллера и конфигурировать параметры списка узлов учета контроллера. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий Jscript и HTML5 (для визуализации данных в виде диаграмм и графиков).
-
3) Утилита опроса контроллера. Выполняет функции, подобные WEB-интерфейсу. Позволяет сохранять результаты мониторинга работы контроллера. Может опрашивать контроллер по 1Р адресу, а также по GSМ-соединению (режим опроса CSD). Одно из предназначений утилиты опроса контроллера - проведение пусконаладочных работ по объекту учета, первичная проверка канала связи, формирование отчета по объекту, демонстрация передачи данных в сбытовые организации. Утилита опроса контроллера входит в дистрибутив систем EnLogic и АИИС «ТЕЛЕМЕХАНИКА ЛАЙТ. УЧЕТ». С ее помощью возможно производить опрос контроллера по различным каналам связи, сохранять результаты опроса, корректировать параметры узлов учета, синхронизировать конфигурацию узлов учета в контроллере.
Для функционирования контроллеров необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
исполнительная система конфигурирования EnLogic |
Идентификационное наименование ПО |
enlogic-drv |
Номер версии (идентификационный номер) ПО |
не ниже 4.0.2013 |
Цифровой идентификатор ПО |
8df6edc5020e87136b73f8051bfa2ca2 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя при помощи наклейки или другим способом, не ухудшающим качества контроллера, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным сбора и передачи данных КСОД
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ26.51.43-001-46526536-2016 Контроллеры многофункциональные сбора и передачи данных КСОД. Технические условия
Поверка
Поверкаосуществляется по документу КУВФ.421445.069МП «Контроллеры многофункциональные сбора и передачи данных КСОД. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2016 г.
Основные средства поверки:
-
- устройство синхронизации времени, с пределом допускаемой абсолютной погрешности привязки фронта выходного импульса 1 Гц к шкале координированного времени UTC при синхронизации времени от встроенного приемника ГЛОНАСС/GPS не менее ±100 мкс (например, устройство синхронизации времени УСВ-3 (рег. № 51644-12), устройство синхронизации времени УСВ-2 (рег. № 41681-09), радиочасы МИР РЧ-01 (рег. № 27008-04), NTP (Network Time Protocol) - сервер точного времени сети Интернет));
-
- генератор импульсов с максимальной амплитудой выходных импульсов 10 В, диапазоном изменения длительности импульсов 10 нс 1 с (например, генератор импульсов Г5-56 (рег. № 5269-12), генератор сигналов специальной формы ГСС-120 (рег. № 30405-05);
-
- частотомер электронно-счетный, с диапазоном измерений 0,1 Гц-200 МГц и относительной погрешностью не менее ±5Ч0-7 % (например, частотомер электронный цифровой Ч3-63 (рег. № 46916-11)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН » (ООО «ПО ОВЕН»)
ИНН 7722127111
Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
Телефон (факс): +7(495) 221-60-64 (+7(495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия контроллеров заключается в сборе, обработке, преобразовании с учетом астрономического времени измеренных входных сигналов (электрической энергии и мощности, расхода холодной и горячей воды, расхода газа) от соответствующих первичных счетчиков энергоресурсов либо с импульсным выходом, либо поддерживающих открытые протоколы обмена по цифровым интерфейсам, а также корректировки часов по сигналам устройства синхронизации системного времени.
При этом для преобразования импульсных сигналов в цифровые необходимо применять преобразователи «IMPuls - RS-485», входящие в комплект поставки.
Контроллеры предназначены для работы в составе информационно - измерительных систем контроля и учета потребления энергоресурсов в качестве их основного элемента.
В контроллер встроен GSM/GPRS - модем передачи данных стандартов EGSM900/DCS1800/PCS1900.
Контроллеры реализуют следующие функции:
-
- сбор информации о расходе электроэнергии и мощности либо непосредственно от микропроцессорных первичных счетчиков энергоресурсов, оснащенных цифровыми интерфейсами RS-485/CAN, либо через промежуточные преобразователи интерфейсов Ethernet - RS-485 (при большом количестве счетчиков);
-
- автоматическое распознавание подключенных первичных счетчиков энергоресурсов и их количества при включении контроллеров в работу;
-
- сбор информации о расходе электроэнергии и мощности от микропроцессорных первичных счетчиков энергоресурсов, имеющих PLC - модемы для силовых линий 220 В, через промежуточные устройства накопления информации (концентраторы), оснащенные цифровыми интерфейсами RS-232/485;
-
- сбор информации о расходе электроэнергии и мощности от микропроцессорных первичных счетчиков энергоресурсов, имеющих импульсные выходы, либо через преобразователи «IMPuls - RS-485», входящие в комплект поставки, либо через промежуточные счетчики импульсов других производителей, внесенные в Федеральный информационный фонд по обеспечению единства измерений, оснащенные цифровыми интерфейсами RS-232/485;
-
- реализация не менее 4-х поддерживаемых тарифов учета (дифференцированных по зонам суток);
-
- сбор и хранение данных, а также формирование выходных данных и служебных параметров;
-
- ведение общего журнала событий в системе, ведение журналов для различных типов событий, фильтрации и сортировки в журналах;
- выполнение операций квитирования событий, маскирования событий, в том числе групповое маскирование по типу, классу, приоритету и др.;
- выработка системного внутреннего времени (секунды, минуты, часы) и календаря (число, месяц, год), учет зимнего и летнего времени, рабочих и нерабочих дней, а также длительности расчетного периода с помощью энергонезависимых часов;
- коррекция системного времени в ходе сеансов связи с центрами сбора и обработки информации;
- автоматическая корректировка часов обслуживаемых микропроцессорных счетчиков один раз в сутки в соответствии с собственным системным временем;
- возможность работы как в локальном режиме, так в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме контроллер осуществляет сбор и архивирование информации в энергонезависимой памяти. При работе в режиме обмена данными передача последних осуществляется по запросу центрального сервера сбора и обработки информации;
- обеспечение защиты от несанкционированного доступа к данным;
- передача информации в центр (центры) сбора и обработки информации по следующим видам каналов телекоммуникации: радиоканалы, радиорелейные каналы, каналы сотовой связи, каналы спутниковой связи, каналы связи по силовой сети;
- прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения, и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени с генерацией соответствующих меток времени;
- комплексная обработка информации;
- непрерывное наблюдение за всеми параметрами и непрерывное наблюдение за состоянием технологического оборудования, автоматической архивации накопленной информации;
- прием информации от устройств телемеханики по протоколам обмена Modbus;
- обмен информацией с верхним уровнем управления по протоколам Modbus;
- осуществление как спорадической (событийной), так и периодической передачи данных по протоколам Modbus, а также передача по запросу;
- организация подсистемы «единого времени»;
- возможность построения распределенной автоматизированной системы управления технологическими процессами (далее - АСУТП), состоящей из нескольких контроллеров, объединенных в единую информационную сеть;
- обмен информацией между контроллерами внутри системы и передача данных на верхний уровень по любому из перечисленных каналов связи (интерфейсов) RS-232, RS-485, Ethernet, FO (оптоволоконные линии связи), через модемы на выделенную медную пару, на коммутируемую линию, на силовую кабельную линию, надтональный модем, радиомодем с выходом на радиостанцию, сотовый радиомодем стандарта GSM/GPRS.
Контроллеры позволяют собирать информацию с датчиков нижнего уровня АСУТП различных приборов учета.
Контроллеры позволяют производить обмен информацией с цифровыми устройствами и системами в следующих протоколах:
- МЭК 61850-8-1;
- ГОСТ Р МЭК 60870-5-101/103/104;
- Modbus.
В случае использования контроллеров для задач учета, все подключаемые к ним первичные счетчики энергоресурсов должны иметь свидетельства об утверждении типа средств измерений, быть аттестованы в установленном порядке, иметь действующие свидетельства о метрологической поверке.
В качестве первичных счетчиков энергоресурсов и элементов системы учета могут применяться:
- счетчики холодной и горячей воды, изготовленные по ГОСТ 14167-83, ГОСТ Р 5060-93, ГОСТ Р 50193.1-92;
- счетчики природного газа, изготовленные по ГОСТ Р 50818-95;
- измерительные трансформаторы тока, изготовленные по ГОСТ 7746-2001;
- измерительные трансформаторы напряжения, изготовленные по ГОСТ 1983-2001;
- счетчики электрической энергии, изготовленные по ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ 31819.21-2012 (IEC 62053-21:2003), ГОСТ 31819.22-2012 (IEC 62053-22:2003), ГОСТ 31819.11-2012 (IEC 62053-11:2003);
- приборы для измерения параметров электрической энергии (активная и реактивная мощности, действующие значения напряжения и силы переменного тока, частоты), изготовленные по ГОСТ 22261-94;
- теплосчетчики, изготовленные по ГОСТ Р 51649-2000, ГОСТ Р ЕН 1434-1-2011;
- счетчики импульсов ;
- устройства системы обеспечения единого времени ( СОЕВ );
- реклоузеры и т.д .
Контроллеры выпускаются в разных исполнениях, отличающихся друг от друга напряжением питания, количеством и типом входов и выходов, материалом корпуса, типом поддерживаемых интерфейсов связи, наличием или отсутствием встроенного GSM-модема. Информация об исполнении указана в структуре условного обозначения представленной на рисунке 1.
КСОД-Х. X. ХХ-Х-Х
Напряжение питания
Количество и типы интерфейсов
Конструктивное исполнение
Количество дискретных входов/выходов
Среда исполнения
Наличие "WEB - визуализации
Рисунок 1 - Структура условного обозначения информация об исполнении контроллера
Количество и типы поддерживаемых интерфейсов связи:
03 - один интерфейс RS-232, два интерфейса RS-485;
04 - один интерфейс RS-232, два интерфейса CAN;
05 - один интерфейс RS-232, два интерфейса RS-485, интерфейс USB;
06 - один интерфейс RS-232, два интерфейса CAN, интерфейс USB;
07 - пять интерфейсов RS-485, три интерфейс RS-232, два интерфейса Ethernet.
Конструктивное исполнение:
0 - пластиковый корпус с уровнем защиты IP20, предназначенный для настенного крепления или крепления на DIN-рейку, встроенный GSM - модем, работа с одной SIM - картой;
1 - металлический корпус с уровнем защиты IP54, настенного крепления, встроенный GSM -модем, работа с одной SIM - картой.
0D - пластиковый корпус с уровнем защиты IP20, предназначенный для настенного крепления или крепления на DIN-рейку, встроенный GSM - модем, работа с двумя SIM - картами;
1D - металлический корпус с уровнем защиты IP54, настенного крепления, встроенный GSM -модем, работа с двумя SIM - картами;
2 - пластиковый корпус с уровнем защиты IP20, предназначенный для настенного крепления или крепления на DIN-рейку без встроенного GSM - модема.
Количество дискретных входов/выходов:
0 - 4 входа, 4 входа/выхода;
-
1 - 4 входа, 4 входа/выхода, 4 выхода;
-
2 - входы/ выходы отсутствуют.
Среда исполнения:
ТЛ - En-Logic SCADA - ОВЕН «Телемеханика ЛАЙТ».
Наличие WEB-визуализации:
WEB - наличие WEB-визуализации;
не указывается - нет WEB-визуализации.
На лицевой панели контроллеров в пластмассовом корпусе расположены элементы индикации.
На верхней панели контроллера в пластмассовом корпусе расположены разъемные соединители релейных дискретных выходов 3; 4 и антенный винтовой разъём, для подключения внешней GSM антенны. На нижней панели расположены: разъемные соединители релейных дискретных выходов 1; 2 и интерфейсов связи, слот для подключения карт памяти типа microSD/microSDHC, блок DIP-переключателей, слот для подключения SIM-карты и соединитель порта LAN (интерфейс Ethernet).
Контроллеры в металлическом корпусе выполнены в водо- и пыленепроницаемом исполнении. Все подключения осуществляются внутри герметичного корпуса через гермовводы.
Фотографии внешнего вида контроллеров и преобразователей «IMPuisc - RS-485», с указанием схем пломбировки от несанкционированного доступа приведены на рисунках 2 - 4.
Рисунок 2 - Общий вид контроллеров в пластмассовом корпусе
Рисунок 3 - Общий вид контроллеров в металлическом корпусе
Место для пломбирования
ПМГ*ЦЦ[ |
i
’» ■ <
■ ■ ■ I i
i * * ■ *
I so Tl 11 _
I I I t q
-
I I I I |
-
II 14 II 14

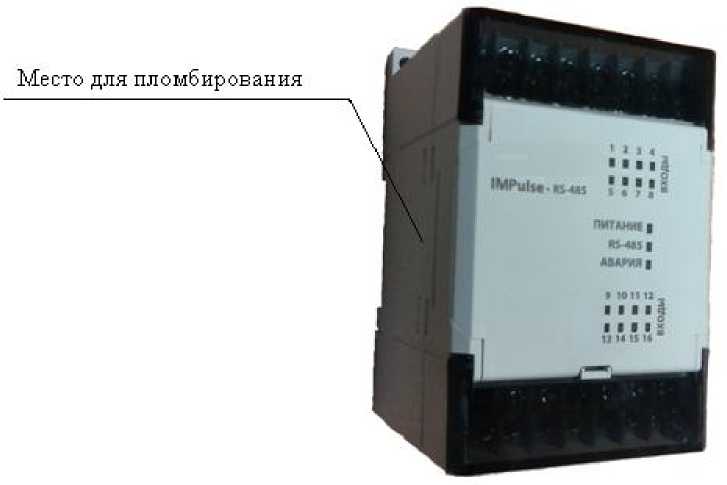

Рисунок 4 - Общий вид преобразователей «IMPulse - RS-485»
Таблица 4 -
Наименование |
Обозначение |
Количество |
Контроллер многофункциональный сбора и передачи данных КСОД |
КСОД |
1 шт. |
Преобразователь «IMPulse - RS-485» |
IMPulse - RS-485 |
в соответствии с заказом |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Руководство по эксплуатации |
КУВФ.421445.069РЭ «Контроллеры многофункциональные сбора и передачи данных КСОД. Руководство по эксплуатации» |
1 экз. |
Паспорт |
КУВФ.421445.069ПС |
1 экз. |
Г арантийный талон |
- |
1 экз. |
Компакт-диск с программным обеспечением и документацией |
- |
1 шт. |
Кабель программирования |
- |
1 шт. |
Методика поверки |
КУВФ.421445.069МП «Контроллеры многофункциональные сбора и передачи данных КСОД. Методика поверки» |
1 экз. |
Примечание - ( ) - Поставляется по требованию заказчика |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Абсолютная среднесуточная погрешность хода часов, с/сутки |
±2 |
Пределы допускаемой относительной погрешности преобразования (счет количества импульсов) на каждые 10000 импульсов, % |
±0,01 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество цифровых каналов учета, шт. |
4096 |
Количество каналов приема-передачи измерительной информации, в зависимости от модификации: | |
- по интерфейсу RS-485 |
до 16 |
- по интерфейсу RS-232 |
до 2 |
- Ethernet 10/100 Мб |
до 6 |
- GSM/GPRS модем |
до 2 |
Рабочие условия измерений: | |
- температура окружающей среды, °С |
от -40 до +50 |
- относительная влажность воздуха без конденсации, % |
до 90 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Напряжение питания переменного тока, В |
от 90 до 264 (номинальное 110/220) |
Частота питающего напряжения, Гц |
от 47 до 63 |
Напряжение питания постоянного тока, В |
от 20 до 29 (номинальное 24) |
Масса, кг, не более: | |
- пластмассовый корпус |
1,0 |
- металлический корпус |
2,0 |
Габаритные размеры средства измерений, мм, не более: пластмассовый корпус | |
- высота |
129,5 |
- ширина |
34 |
- длина |
157 |
металлический корпус | |
- высота |
210 |
- ширина |
47,6 |
- длина |
242 |
Степень защиты корпуса по ГОСТ 14254-96: | |
- пластмассовый корпус |
IP20 |
- металлический корпус |
IP54 |
Средняя наработка на отказ, ч, не менее |
100 000 |
Средний срок службы, лет |
12 |
