Сведения о средстве измерений: 65547-16 Уровнемеры радарные

Номер по Госреестру СИ: 65547-16
65547-16 Уровнемеры радарные
(SITRANS LR)

Назначение средства измерений:
Уровнемеры радарные SITRANS LR предназначены для измерений уровня жидких и сыпучих материалов.

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Уровнемеры радарные
Рисунок № 1

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Уровнемеры радарные
Рисунок № 2

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Уровнемеры радарные
Рисунок № 3

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Уровнемеры радарные
Рисунок № 4

Внешний вид.
Уровнемеры радарные
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2026
Номер записи - 156946
ID в реестре СИ - 379346
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. Sitrans LR250, Sitrans LR460, SITRANS LR260, SITRANS LR250, SITRANS LR 250, SITRANS LR,

Производитель

Изготовитель - Фирма "Siemens Milltronics Process Instruments Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

FA_2 Объём рынка поверки - подведы Росстандарта и сторонние организации за год

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 86
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 77
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1094 дн.

Приказы РСТ, где упоминается данный тип СИ

№2004 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия

№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)

Наличие аналогов СИ: Уровнемеры радарные (SITRANS LR)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Siemens Milltronics Process Instruments Inc."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
14951-05 01.11.2010	Весы конвейерные автоматические непрерывного действия, MLC, MCS, MUS, MSI, MMI Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )		1 год
29150-05 01.06.2010	Уровнемеры микроволновые, Sitrans LR Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )		1 год
29151-05 01.06.2010	Уровнемеры ультразвуковые, PROBE мод. The Probe, SITRANS PROBE LU Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )		1 год
29152-05 01.06.2010	Уровнемеры ультразвуковые, SITRANS LU мод. AIRANGER SPL, SITRANS LU 01, AIRANGER DPL, SITRANS LU 02, AIRANGER XPL, SITRANS LU 10 Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )		1 год
29153-05 01.06.2010	Уровнемеры ультразвуковые, Ranger мод. HydroRanger 200, HydroRanger Plus, MultiRanger 100/200, MultiRanger Plus, EnviroRanger ERS 500, InterRanger DPS 300, OCM III, MiniRanger Plus Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )		1 год
29180-05 01.06.2010	Уровнемеры емкостные, SITRANS LC Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )		2 года
42885-09 23.03.2020	Уровнемеры микроволновые, Sitrans LR (мод. Sitrans LR 200, Sitrans LR250, Sitrans LR260, Sitrans LR300, Sitrans LR 400, Sitrans LR460, Sitrans Probe LR) Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )	ОТ	1 год
65547-16 27.10.2026	Уровнемеры радарные, SITRANS LR Фирма "Siemens Milltronics Process Instruments Inc." (КАНАДА )	ОТ МП	3 года

V_18 Наполнение реестра поверок ФГИС «АРШИН» в динамике по месяцам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

максимальное количество поверок за месяц
среднее количество поверок в месяц и в год
период наполнения базы в месяцах и годах

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля

дата
общее количество поверок
кол-во периодических поверок
кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры радарные (SITRANS LR)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "НМОП" (RA.RU.311359)		Нет модификации SITRANS LR460 мод. Sitrans LR250	13	4	0	4	4	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	Sitrans LR460	4	0	3	1	0	0
ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557)		SITRANS LR	3	0	3	3	0	3
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		SITRANS LR250 SITRANS LR260	4	4	0	4	4	0
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	SITRANS LR250	1	0	1	1	0	1
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	SITRANS LR 250	60	4	4	8	4	4
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	Sitrans LR250	1	0	1	1	0	1

Стоимость поверки Уровнемеры радарные (SITRANS LR)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	6484	5070
ФБУ Вологодский ЦСМ Вологодская область	3493	5070
ФБУ Красноярский ЦСМ Красноярский край	3321	5070
ФБУ Пермский ЦСМ Пермский край	2062	5070
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан	5400	5070

Программное обеспечение

Идентификационные данные ПО уровнемеров радарных SITRANS LR приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентиф икационные наименование ПО	SITRANS LR200	SITRANS LR250	SITRANS LR260	SITRANS LR460	SITRANS Probe LR
Номер версии (идентификационный номер) ПО	v. 4.03.xx	v. 1.03.04-xx	v. 1.00.xx	v. 1.15.xx	v. 2.03.02-xx
Цифровой идентификатор ПО (контрольная сумма)	-	-	-	-	-

Уровень защиты от непреднамеренных и преднамеренных изменений уровнемеров радарных SITRANS LR - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на корпус уровнемера в виде шильдика или наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к уровнемерам радарным SITRANS LR

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

Техническая документация «Siemens Milltronics Process Instruments Inc.», Канада

Поверка

осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного

применения. Методика поверки».

Основные средства поверки:

- установка для поверки уровнемеров, погрешность ±1 мм;
- рулетка измерительная, диапазон измерений от 0,3 до 100 м, класс 3 по ГОСТ 7502-98;
- миллиамперметр постоянного тока, диапазон измерений от 4 до 20 мА, погрешность ±0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверки в виде оттиска поверительного клейма.

Изготовитель

Фирма «Siemens Milltronics Process Instruments Inc.», Канада
Адрес: P.O. Box 4225, 1954 Technology Drive Peterborough, Ontario, Canada K9J 7B1,
Канада
Тел.: +17057452431
Факс: +17057410466

Заявитель

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Тел.: +7 (495) 737-10-37, факс: +7 (495) 737-23-99

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
web: www.rostest.ru; Е-mail: info@rostest.ru

Принцип действия уровнемеров основан на измерении интервала времени между излучением импульса и получением отражённого от поверхности среды эхо-сигнала.

Уровнемеры радарные SITRANS LR состоят из электронного блока и антенны.

Электронный блок вырабатывает сигнал частотой 5,8 ГГц (модификации Sitrans Probe LR, Sitrans LR200) или 25 ГГц (модификация Sitrans LR250, Sitrans LR260, Sitrans LR460), который передаётся на антенну. Импульсы излучаются антенной с заданной частотой повторения. Отражённый эхо-сигнал принимается и преобразуется в цифровой профиль эхо-сигнала. В электронном блоке профиль сигнала подвергается анализу, по результатам которого определяется значение уровня. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.

В уровнемерах модификаций Sitrans Probe LR, Sitrans LR200 могут использоваться антенны, имеющие различное конструктивное исполнение.

Уровнемеры модификаций Sitrans LR250, Sitrans LR260, Sitrans LR460 выпускаются только с рупорной антенной (Sitrans LR250 в четырех исполнениях, Sitrans LR260 в трёх исполнениях, Sitrans LR460 в двух исполнениях).

Уровнемеры обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА с наложенным HART-протоколом) или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде.

Внешний вид уровнемеров радарных SITRANS LR приведен на рисунке 1.

Внешний вид. Уровнемеры радарные (SITRANS LR), http://oei-analitika.ru

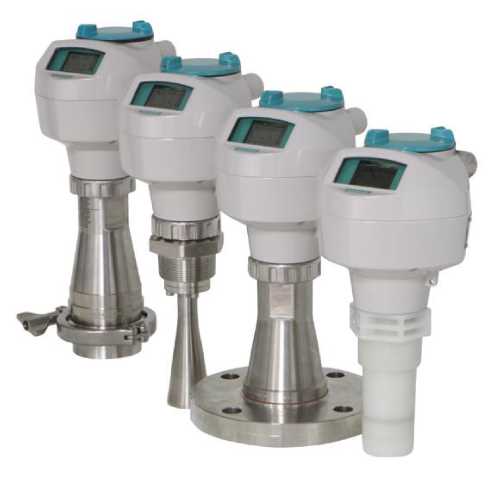

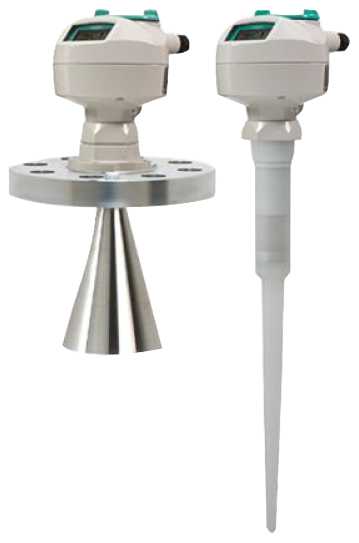

а) SITRANS LR200

б) SITRANS LR250

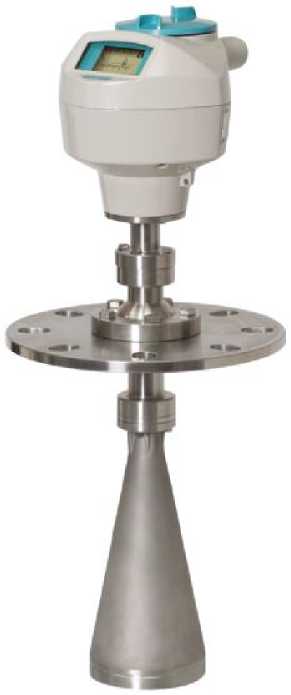

в) SITRANS LR260

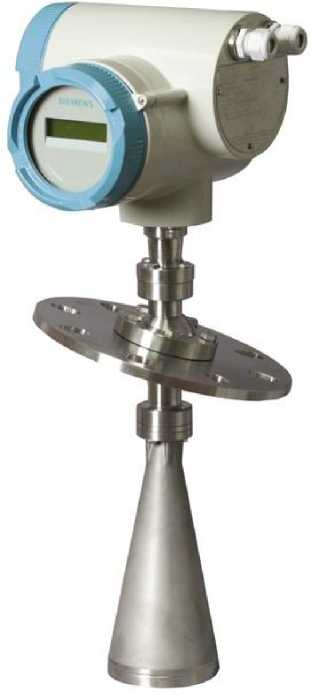

г) SITRANS LR460

■Г

.-А

д) SITRANS Probe LR

Рисунок 1 - Внешний вид уровнемеров радарных SITRANS LR

Пломбирование уровнемеров радарных SITRANS LR не предусмотрено.

Комплектность приведена в таблице 3.

Таблица 3 -

Наименование	Количество, шт.	Примечание
Уровнемер радарный SITRANS LR	1	По заказу
Программатор	1	По заказу
Руководство по эксплуатации	1	-

приведены в таблице 2.

Таблица 2 -

Наименование характеристики	Значение характеристики
Наименование характеристики	Sitrans LR200	Sitrans Probe LR	Sitrans LR250	Sitrans LR260	Sitrans LR460
Диапазон измерений уровня ¹, м	от 0,3	до 20,0	от 0,05 ² до 20,0	от 0,05 ² до 30	от 0,3 ² до 100
Пределы допускаемой абсолютной	±10		±10 (от 0,05 ² до 0,3 м)	±25 (от 0,05 ² до 0,3 м)	±25
погрешности измерений уровня до 10 м, мм			±3 (свыше 0,3 до 10 м)	±10 (от 0,3 до 10 м)	±25
Пределы допускаемой относительной пог-	±0,1		±0,03	±0,1	±0,25
решности измерений уровня свыше 10 м, %			±0,03	±0,1	±0,25
Пределы допускаемой дополнительной погрешности измерений уровня от			±0,03
изменения температуры окружающей среды на каждые 10 °С, %			±0,03
изменения температуры окружающей среды на каждые 10 °С, %
Напряжение питания переменного тока (частотой от 50 до 60 Гц), В	-				от 100 до 230
Напряжение питания постоянного тока, В	от 20 до 30
Количество выходных каналов: - аналоговых (от 4 до 20 мА)			1
- цифровых			1
Давление измеряемой среды, МПа	от 0 до 4,0	от 0 до 0,3	от 0 до 4,0	от 0 до 0,3	от 0 до 0,05
Диапазон температуры рабочей среды, °С: - стандартное исполнение	от -40 до +80
- по заказу	от -40 до +200	-	от -40 до -200
Диапазон температур окружающей среды, °С	от -40 до +80				от -40 до +65
Г абаритные размеры, мм, не более	134x139x129	158x185x154	154x185x196	154x185x196	204x287x215
Г абаритные размеры антенны: - диаметр, мм, не более	200		100	98	100
- длина, мм, не более	326	568	220	285	1285
Масса, кг, не более	2,82	1,97	3,0	8,14	6,1
Примечания: 1. В зависимости от антенны. 2. От конца антенны.

Техническая поддержка
