Номер по Госреестру СИ: 65530-16
65530-16 Машины координатные измерительные
(PRIMUS)
Назначение средства измерений:
Машины координатные измерительные PRIMUS предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PRIMUS
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 6 | 9 | 1,50 |
| юридическое лицо | Юридические лица | 3 | 3 | 1,00 |
| ООО «Три Д Солюшенс» | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "Димитровградский автоагрегатный завод" | Юридические лица | 1 | 6 | 6,00 |
| АО "УЗГА" | Юридические лица | 1 | 3 | 3,00 |
| АО "НИИ ТП" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "Уральский завод гражданской авиации" | Юридические лица | 1 | 2 | 2,00 |
| АО "ЦНИИАГ" | Юридические лица | 1 | 2 | 2,00 |
| ООО НПФ "Технокомплекс" | Юридические лица | 1 | 2 | 2,00 |
| АО "Ижевский мотозавод "Аксион-Холдинг" | Юридические лица | 1 | 2 | 2,00 |
| АО "АЗ "УРАЛ" | Юридические лица | 1 | 1 | 1,00 |
| АО "УАПО" | Юридические лица | 1 | 1 | 1,00 |
| АО «УАПО» | Юридические лица | 1 | 1 | 1,00 |
| ООО «ТРИ Д СОЛЮШЕНС» ИНН 6686154027 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4e93023a-3b75-f684-12eb-d5f5fdc95e36 | 65530-16 | 2023-01-05 | — | актуальная |
| f0c72d45-3b63-9996-61b9-2ca761360d3d | 65530-16 | 2023-01-03 | 2023-01-05 | архивная |
| 0a7df1ef-5285-33a1-7894-e8e0b827315d | 65530-16 | 2021-09-08 | 2023-01-03 | архивная |
| 479b2d48-4f7f-4b4f-64a5-c24d176ab6a0 | 65530-16 | 2020-05-07 | 2021-09-08 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Машины координатные измерительные PRIMUS работают с программным обеспечением INCA 3D и/или MODUS. Эти пакеты ПО применяются для контактных и бесконтактных измерений геометрических элементов и сканирования криволинейных поверхностей профилей деталей. Благодаря дополнительному модулю возможно производить измерения зубчатых колес, кулачков, турбинных лопаток и параметров шероховатости. ПО позволяет измерять, сканировать, анализировать и получать отчет о геометрических размерах детали.
Вычислительные алгоритмы INCA3D и MODUS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
INCA 3D |
MODUS |
|
Номер версии (идентификационный номер) программного обеспечения |
V3X |
V5X |
|
Цифровой идентификатор ПО |
USB-ключ HASP | |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Бинарный | |
|
Идентификационное наименование типов ПО |
INCA 3D Professional INCA 3D Premium |
MODUS |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения INCA 3D и MODUS соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
наносят на титульный лист руководства по эксплуатации для машин координатных измерительных типографским способом, а также на боковую панель станины методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным PRIMUS
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы - изготовителя.
осуществляется по документу МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки». Идентификационные данные программного обеспечения КИМ указаны в Руководстве по эксплуатации и техническому обслуживанию машин координатных измерительных PRIMUS.
Основное средство поверки:
- меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Машины координатные измерительные PRIMUS выпускаются в нескольких модификациях, которые отличаются метрологическими и техническими характеристиками. Конструкция машин координатных измерительных портальная с горизонтальными направляющими на воздушных опорах. Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная измерительная головка РН10, PH20 или Revo с датчиками TP20, TP200, SP25M, RSP2, RSP3 фирмы Renishaw.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями из стекловолокна, которые защищают их от загрязнений. Машины координатные измерительные оснащены неподвижным гранитным измерительным столом, установленным на стальной раме на антивибрационных опорах.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Опломбирование корпуса от несанкционированного доступа не предусмотрено.
Место нанесения знака утверждения типа

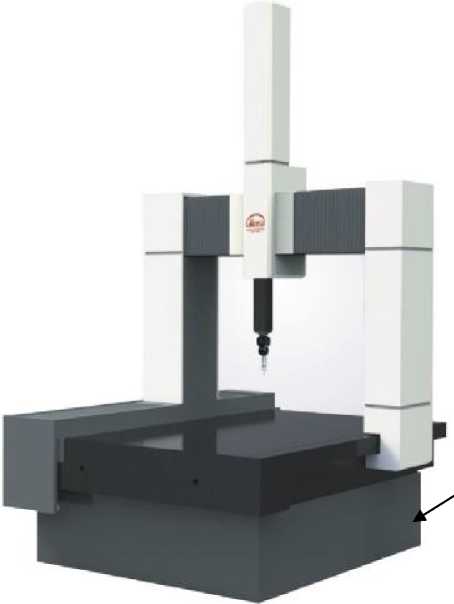

Рисунок 1 - Общий вид машин координатных измерительных PRIMUS
Таблица 2 - машин координатных
измерительных PRIMUS (с автоматической поворотной головой РН10/РН20)
|
Модифика ция |
Диапазон измерений, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
X |
Y |
Z |
длина |
ширина |
высота | ||
|
575 |
от 0 до 500 |
от 0 до 700 |
от 0 до 500 |
1350 |
1670 |
2640 |
1500 |
|
5105 |
от 0 до 1000 |
1970 |
1700 | ||||
|
7107 |
от 0 до 700 |
от 0 до 700 |
1550 |
1970 |
3040 |
2000 | |
|
7157 |
от 0 до 1500 |
2470 |
2400 | ||||
|
10128 |
от 0 до 1200 |
2320 |
3350 | ||||
|
10158 |
от 0 до 1000 |
от 0 до 1500 |
2620 |
3800 | |||
|
10208 |
от 0 до 2000 |
от 0 до 800 |
2005 |
3120 |
3325 |
4450 | |
|
10258 |
от 0 до 2500 |
3620 |
5980 | ||||
|
10308 |
от 0 до 3000 |
4120 |
7180 | ||||
|
Модифика ция |
Диапазон измерений, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
X |
Y |
Z |
длина |
ширина |
высота | ||
|
121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
2205 |
2620 |
3725 |
4350 |
|
122010 |
от 0 до 2000 |
3120 |
5080 | ||||
|
122510 |
от 0 до 2500 |
3620 |
6730 | ||||
|
123010 |
от 0 до 3000 |
4120 |
7630 | ||||
|
152012 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1200 |
2505 |
3120 |
4125 |
5530 |
|
152512 |
от 0 до 2500 |
3620 |
7800 | ||||
|
153012 |
от 0 до 3000 |
4120 |
8850 | ||||
Таблица 3 - Метрологические характеристики машин координатных измерительных PRIMUS (с автоматической поворотной головой РН10/РН20)
|
Модификация |
Пределы допускаемой абсолютной погрешности измерительной головки МРЕР, мкм |
Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм | ||||
|
РН10/ТР20 и PH20/TP20 |
РН10/ТР200 |
PH10/SP25M |
PH10/ТР20 и PH20/TP20 |
PH10/ТР200 |
PH10/SP25M | |
|
575 |
±1,7 |
±1,5 |
±1,3 |
±(1,7+L/300)* |
±(1,5+L/300)* |
±(1,3+L/300)* |
|
5105 | ||||||
|
7107 |
±1,9 |
±1,7 |
±1,5 |
±(1,9+L/300)* |
±(1,7+L/300)* |
±(1,5+L/300)* |
|
7157 | ||||||
|
10128 |
±2,3 |
±2,1 |
±1,9 |
±(2,3+L/300)* |
±(2,1+L/300)* |
±(1,9+L/300)* |
|
10158 | ||||||
|
10208 | ||||||
|
10258 | ||||||
|
10308 | ||||||
|
121510 |
±2,7 |
±2,5 |
±2,3 |
±(2,7+L/300)* |
±(2,5+L/300)* |
±(2,3+L/300)* |
|
122010 | ||||||
|
122510 | ||||||
|
123010 | ||||||
|
152012 |
±3,4 |
±3,2 |
±3,0 |
±(3,4+L/300)* |
±(3,2+L/300)* |
±(3,0+L/300)* |
|
152512 | ||||||
|
153012 | ||||||
* Примечание: где L - длина в мм
Таблица 4 - Метрологические характеристики машин координатных измерительных PRIMUS (с автоматической поворотной головой Revo)
|
Модификация |
Revo/RSP2 |
Revo/RSP3 | ||
|
Пределы допускаемой абсолютной погрешности измерительной головки МРЕ]>, мкм |
Пределы допускаемой абсолютной объемной погрешности \"1РЕ|.-, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки МРЕ]>, мкм |
Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм | |
|
575 |
±1,7 |
±(1,7+L/300)* |
±1,5 |
±(1,5+L/350)* |
|
5105 | ||||
|
7107 |
±1,9 |
±(1,9+L/300)* |
±1,7 |
±(1,7+L/350)* |
|
7157 | ||||
|
Модификация |
Revo/RSP2 |
Revo/RSP3 | ||
|
Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм |
Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм |
Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм | |
|
10128 |
±2,3 |
±(2,3+L/300)* |
±2,1 |
±(2,1+L/350)* |
|
10158 | ||||
|
10208 | ||||
|
10258 | ||||
|
10308 | ||||
|
121510 |
±2,7 |
±(2,7+L/300)* |
±2,5 |
±(2,5+L/350)* |
|
122010 | ||||
|
122510 | ||||
|
123010 |
±(2,3+L/300)* | |||
|
152012 |
±3,4 |
±(3,4+L/300)* |
±3,2 |
±(3,2+L/350)* |
|
152512 | ||||
|
153012 | ||||
* Примечание: где L - длина в мм
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220±22 50/60 |
|
Потребляемая мощность, В-А |
от 0,9 до 1,2 |
|
Рабочее давление сжатого воздуха, кПа |
550 |
|
Расход сжатого воздуха, л/мин |
40 |
|
Условия эксплуатации:
|
20±2 ±0,5 до 90, без конденсации |
