Номер по Госреестру СИ: 65520-16
65520-16 Комплексы видеоизмерительные
(iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K)
Назначение средства измерений:
Комплексы видеоизмерительные серий iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K (далее - комплексы) предназначены для автоматизированных измерений линейных и угловых размеров объектов и их элементов, а также их взаимного расположения в прямоугольных и полярных координатах.

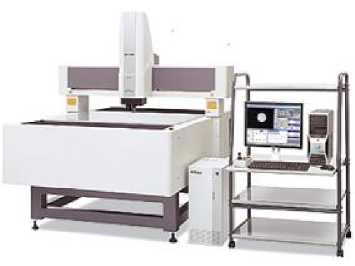

Внешний вид.
Комплексы видеоизмерительные
Рисунок № 1

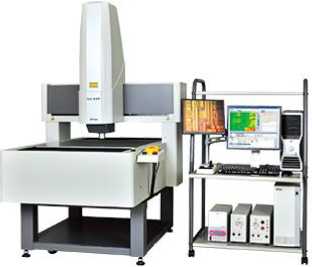

Внешний вид.
Комплексы видеоизмерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2026
Номер записи - 156915
ID в реестре СИ - 379315
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии iNexiv VMA, VMA-2520, iNexiv VMA-4540,, iNexiv VMA-4540,
Производитель
Изготовитель - Фирма "NIKON Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1874 от 2019.08.07 О внесении изменений в описание типа и переоформлении Приборы для измерения параметров вибрации многоканальные ВИБ8
№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)
№2050 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Комплексы видеоизмерительные (iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65520-16 Комплексы видеоизмерительные (iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K) Фирма "NIKON Corporation" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
65520-16 Комплексы видеоизмерительные (iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K) Фирма "NIKON Corporation" (ЯПОНИЯ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
65520-16 Комплексы видеоизмерительные (iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K) Фирма "NIKON Corporation" (ЯПОНИЯ ) |
78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва) |
Все средства измерений ООО "Норгау Руссланд"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65520-16 27.10.2026 |
Комплексы видеоизмерительные, iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K Фирма "NIKON Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65923-16 14.12.2026 |
Проекторы измерительные профильные, V-12, V-20 Фирма "NIKON Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с комплексами используется ряд прикладного программного обеспечения (далее - ПО), которое устанавливается в персональный компьютер и обеспечивает управление, передачу и обработку измерительных данных.
ПО «Automeasure VMA» предназначено для работы с комплексами серии iNexiv VMA.
ПО «Automeasure VMA TP» предназначено для работы с комплексами серии iNexiv VMA с контактным датчиком TP20 или TP200 и выполнения измерений через видеосенсор и контактный датчик.
ПО «CMM-Manager» предназначено для работы с комплексами серии iNexiv VMA с контактным датчиком TP20 или TP200 выполнения измерений только через контактный датчик.
ПО «Automeasure VMR» предназначено для работы с комплексами серии iNexiv VMR.
ПО «Classic» является стандартным ПО для работы с комплексами серии iNexiv VMZ-R; имеет стандартное расположение инструментов на рабочем столе.
ПО «Automeasure VMZ-R» является расширенной версией ПО «Classic»; предназначено для работы с комплексами серии iNexiv VMZ-R; имеет возможность создавать собственный рабочий стол под нужды оператора.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Automeasure VMA |
Automeasure VMA TP |
Automeasure VMR |
|
Номер версии (идентификационный номер ПО), не ниже |
3.000 |
3.000 |
6.000 |
|
Цифровой идентификатор ПО |
f1116ca7cb6aa |
4eb02d89b1fabe1 |
0a2ec9d20531fb5 |
|
45592e7869224 |
05ead8235a55897 |
f9fb8664807a25c | |
|
399f14 |
d6 |
80 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Automeasure VMZ-R |
Classic |
CMM-Manager |
|
Номер версии (идентификационный номер ПО), не ниже |
10.5.000 |
1.4.000 |
3.5.000 |
|
Цифровой идентификатор ПО |
c0d813252075b |
cd9cad62814d749 |
59a4279ea862c00 |
|
9fe0546e93916 |
0a5ecd11931e573 |
11583534cfcff1e1 | |
|
42dce1 |
24 |
8 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на боковую панель комплекса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам видеоизмерительным серий iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K
-
1 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
-
2 Техническая документация «NIKON CORPORATION», Япония
Поверка
Поверкаосуществляется по документу МП АПМ 45-15 «Комплексы видеоизмерительные серий iNexiv VMA, Nexiv VMR, Nexiv VMZ-R, Nexiv VMZ-K. Методика поверки», утверждённому ООО «Автопрогресс-М» «29» апреля 2016 г.
Основные средства поверки:
-
- меры длины штриховые (стеклянные шкалы) 2-го разряда по ГОСТ Р 8.763-2011;
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«NIKON CORPORATION», Япония
Shin-Yarakucho Bldg., 12-1, Yurakucho 1-chome, Chiyoda-ku, Tokyo 100-8331 Japan
Тел.: +81-3-3216-2384, факс: +81-3-3216-2388
E-mail: sales_europe@nikonmetrology.com
Заявитель
Общество с ограниченной ответственностью «ЛЮКОН ПРО» (ООО «ЛЮКОН ПРО») ИНН 7726761262117105, г Москва, Варшавское шоссе, д 1, строение 6
Тел./факс: +7 (495) 989-5680
E-mail: info@lucon.pro
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип работы комплексов основан на считывании с электронных измерительных шкал отсчетов положения оптоэлектронного измерительного блока по осям X, Y и Z. При измерениях по оси Z для снятия отсчета реализована функция автофокусирвки.
Для снятия отсчетов по осям X, Y и Z опционально приборы могут быть оснащены контактными датчиками TP-20 или TP-200.
Результаты измерений линейных и угловых размеров с помощью прикладного программного обеспечения выводятся на монитор персонального компьютера, сохраняются в виде графического файла и могут быть выведены на печать.
Прикладная программа комплексов имеет следующие основные функции:
-
- использование декартовой и полярной системы координат при выполнении измерений;
-
- отображение текущих координат X, Y, Z;
-
- представление результатов измерений в миллиметрах и дюймах;
-
- выбор, выполнение и сохранение последовательности измерений;
-
- сохранение видеоизображений;
-
- математическое выравнивание по направлениям координат X и Y;
-
- измерение геометрических параметров объектов: точка, радиус, диаметр, дуга, угол, прямая, расстояние, перпендикулярность, параллельность;
-
- формирование измерительных циклов;
-
- возможность автоматического ввода точек измерения.
Конструктивной основой комплексов является металлическая рама или гранитное основание.
В зависимости от модификации и размеров предусмотрены два варианта исполнения:
-
- в первом варианте - на основании крепятся подвижный в двух направлениях предметный стол с измерительными шкалами и датчиками, вертикальная оптическая колонка с измерительными датчиками с цветной или черно-белой видеокамерой, подвижной по оси Z;
-
- во втором варианте - на основании крепятся подвижный в направлении Y стол с измерительными датчиками, вертикальная оптическая колонка подвижная по осям X, Z с измерительными датчиками с цветной или черно-белой видеокамерой.
Органы управления и настройки размещены на джойстике. Персональный компьютер с устройствами отображения информации размещаются на отдельном столе.
Модификации комплексов в серии отличаются:
-
- конструктивными особенностями и размерами основания;
-
- диапазонами и дискретностью перемещений столиков;
-
- наличием или отсутствием системы лазерной фокусировки;
-
- типом объективов разного увеличения и коэффициентом трансфокации;
-
- типом осветителей и источников света;
-
- возможностью подключения контактного датчика;
-
- габаритными размерами и массой.
Комплексы серии iNexiv VMA могут иметь объективы с кратностью 1х и 1,5х, имеют автоматическую фокусировку и могут оснащаться автоматической системой лазерной фокусировки. Комплексы серии iNexiv VMA предусматривает возможность установки датчиков TP20 или TP200 для выполнения контактных измерений.
Комплексы серии Nexiv VMR оснащаются оптическими головками Type1, Type 2, Type 3, Type 120X и Type LU, в которых предусмотрена возможность установки объективов с увеличением от 1х до 150х. Все модификации комплексов серии Nxiv VMR имеют лазерный автофокус, за исключением модификации с оптической головкой Type LU, в которой реализована простая автофокусировка. Модификации Nexiv VMR-K3040ZC оснащается конфокальными объективами с различным увеличением 1,5х, 3х, 7,5х, а также может быть оснащена системой лазерной фокусировки.
Комплексы серии Nexiv VMZ-R оснащаются оптическими головками: Type1, Type 2, Type 3, Type 4, Type TZ и Type А. Все модификации комплексов серии Nexiv VMZ-R, за исключением модификации с оптической головкой Type A, имеют лазерный автофокус. В модификациях с оптической головкой Type A реализована простая автофокусировка и опционально возможна установка системы лазерного автофокуса.
Комплексы серии Nexiv VMZ-К оснащаются конфокальными объективами с различным увеличением 3х, 7,5х, 15х, 30х. Модификации комплексов серии Nexiv VMZ-К оснащены системой лазерной автофокусировки.
Внешний вид комплексов представлен на рисунках 1, 2, 3, 4.
_________а
■ и
Рисунок 1 - Внешний вид комплексов серии iNexiv УМА
Рисунок 3 - Внешний вид комплексов серии Nexiv VMZ-R
Рисунок 2 - Внешний вид комплексов серии Nexiv VMR
Рисунок 4 - Внешний вид комплексов серии Nexiv VMZ-K
Таблица 13 -
|
Наименование |
Количество, шт. |
Примечание |
|
1 Видеоизмерительный комплекс |
1 | |
|
2 Контроллер |
1 | |
|
3 Калибровочная пластина |
1 | |
|
4 Система лазерной автофокусировки |
1 |
Поставляется в соответствии с заказом |
|
5 Контактный датчик |
1 |
Поставляется в соответствии с заказом |
|
6 Набор для калибровки контактного датчика |
1 |
Поставляется в соответствии с заказом |
|
7 Джойстик управления |
1 | |
|
8 Персональный компьютер |
1 | |
|
9 Инструкция по эксплуатации |
1 | |
|
10 Методика поверки |
1 |
Таблица 3 - Метрологические характеристики комплексов серии iNexiv VMA
|
Наименование характеристики |
Значение характеристики | |||||
|
Модификаця |
VMA-2520V |
VMA-2520 |
VMA-4540V |
VMA-4540 |
VMA-6555V |
VMA-6555 |
|
Диапазон измерений линейных размеров, мм
|
от 0 до 250 от 0 до 200 от 0 до 200 |
от 0 до 250 от 0 до 200 от 0 до 200 |
от 0 до 450 от 0 до 400 от 0 до 200 |
от 0 до 450 от 0 до 400 от 0 до 200 |
от 0 до 650 от 0 до 550 от 0 до 200 |
от 0 до 650 от 0 до 550 от 0 до 200 |
|
Наименование характеристики |
Значение характеристики | |||||
|
Модификаця |
VMA-2520V |
VMA-2520 |
VMA-4540V |
VMA-4540 |
VMA-6555V |
VMA-6555 |
|
Диапазон измерений линейных размеров при использовании контактного датчика TP20, мм
|
- |
от 0 до 200 от 0 до 200 от 0 до 166 |
- |
от 0 до 450 от 0 до 400 от 0 до 166 |
- |
от 0 до 650 от 0 до 550 от 0 до 166 |
|
Диапазон измерений линейных размеров при использовании контактного датчика TP200, мм
|
- |
от 0 до 200 от 0 до 200 от 0 до 170 |
- |
от 0 до 450 от 0 до 400 от 0 до 170 |
- |
от 0 до 650 от 0 до 550 от 0 до 170 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, по осям X и Y, мкм |
±(2+ 8L/1000) |
±(2+ 8L/1000) |
±(2+ 6L/1000) |
±(2+ 6L/1000) |
±(2+ 6L/1000) |
±(2+ 6L/1000) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(3+L/50) |
±(3+L/50) |
±(3 +L/100) |
±(3 +L/100) |
±(3 +L/100) |
±(3 +L/100) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X-Y, мкм |
±(3+ 8L/1000) |
±(3+ 8L/1000) г |
± (3+ 6L/1000) де L- измеряе |
± (3+ 6L/1000) мая длина, м |
± (3+ 6L/1000) м |
± (3+ 6L/1000) |
|
Дискретность отсчета линейных измерений, мкм |
0,1 | |||||
Таблица 4 - Основные технические характеристики комплексов серии iNexiv VMA
|
Наименование |
Значение характеристики | ||||||
|
характеристики | |||||||
|
Модификаця |
VMA- |
VMA- |
VMA- |
VMA- |
VMA- |
VMA- | |
|
2520V |
2520 |
4540V |
4540 |
6555V |
6555 | ||
|
Параметры электриче- | |||||||
|
ского питания: | |||||||
|
- напряжение пере- | |||||||
|
менного тока, В |
220±22 | ||||||
|
- частота перемен- | |||||||
|
ного тока, Гц |
50/60 | ||||||
|
Потребляемая мощность, |
150 | ||||||
|
В •А, не более | |||||||
|
Увеличение объективов, | |||||||
|
1,0 / 1,5 | |||||||
|
крат | |||||||
|
Диапазон оптического уве- |
от 0,35 до 3,50 / от 0,52 до 5,20 | ||||||
|
личения, крат | |||||||
|
Видеоувеличение, крат |
36 | ||||||
|
Габаритные размеры, мм, не более: | |||||||
|
- длина |
650 |
650 |
1000 |
1000 |
1200 |
1200 | |
|
- ширина |
700 |
700 |
1340 |
1340 |
1640 |
1640 | |
|
- высота |
1557 |
1557 |
1553 |
1553 |
1553 |
1553 | |
|
Масса, кг, не более |
110 |
110 |
500 |
500 |
665 |
665 | |
|
Условия эксплуатации: - температура окружаю- | |||||||
|
щей среды, °С |
от плюс 10 до плюс 35 | ||||||
|
- относительная влаж- | |||||||
|
ность, %, не более |
70 | ||||||
|
- атмосферное давление, | |||||||
|
кПа |
от 96 до 104 | ||||||
|
Средний срок службы, лет |
10 | ||||||
|
Средняя наработка на | |||||||
|
отказ, ч, не менее |
10000 | ||||||
Таблица 5 - Метрологические характеристики комплексов серии Nexiv VMR
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация |
VMR-H3030 |
VMR-1515 |
VMR-10080 |
VMR-12072 |
|
Диапазон измерений линейных размеров при использовании стандартных модулей увеличения и модуля максимального увеличения c основным объективом, мм - по оси X |
от 0 до 300 |
от 0 до 150 |
от 0 до 1000 |
от 0 до 1200 |
|
- по оси Y |
от 0 до 300 |
от 0 до 150 |
от 0 до 800 |
от 0 до 720 |
|
- по оси Z |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация |
VMR-H3030 |
VMR-1515 |
VMR-10080 |
VMR-12072 |
|
Диапазон измерений линейных размеров при использовании модуля максимального увеличения с дополнительным объективом, мм
|
от 0 до 250 от 0 до 300 от 0 до 150 |
от 0 до 100 от 0 до 150 от 0 до 150 |
от 0 до 950 от 0 до 800 от 0 до 150 |
от 0 до 1150 от 0 до 720 от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм |
±(0,6+ 2L/1000) |
±(1,5+ 4L/1000) |
±(2+ 4L/1000) |
±(2,2+ 4L/1000) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(0,9+L/150) |
±(1,5+ L/150) |
±(1,5+L/150) |
±(1,5+L/150) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X-Y, мкм |
±(0,9+ 3L/1000) |
±(2,5 +4L/1000) |
±(3+ 4L/1000) |
±(3,2+ 4L/1000) |
|
Дискретность отсчета линейных измерений, мкм |
0,01 |
0,1 где L- измеря |
0,1 емая длина, мм |
0,1 |
Таблица 6 - Основные технические характеристики комплексов серии Nexiv VMR
|
Наименование характеристики |
Значение характеристики | |
|
Модификация |
VMR-H3030 |
VMR-1515 VMR-10080 VMR-12072 |
|
Параметры электрического питания:
|
220±22 50/60 | |
|
Потребляемая мощность, В • А, не более |
150 | |
|
Диапазон оптического увеличения при использовании оптической головки Type 1, крат |
от 0,5 до 7,5 | |
|
Диапазон оптического увеличения при использовании оптической головки Type 2, крат |
от 1 до 15 | |
|
Диапазон оптического увеличения при использовании оптической головки Type 3, крат |
от 2 до 30 | |
|
Диапазон оптического увеличения при использовании оптической головки Type Z120X, крат |
от 1 до 120 | |
|
Диапазон оптического увеличения при использовании оптической головки Type LU, крат |
- |
от 1 до 150 |
|
Видеоувеличение, крат |
36 | |
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация |
VMR-H3030 |
VMR-1515 |
VMR-10080 |
VMR-12072 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
915 |
512 |
1530 |
1734 |
|
- ширина |
1060 |
703 |
2200 |
220 |
|
- высота |
1300 |
1200 |
1750 |
1750 |
|
Масса, кг, не более |
450 |
180 |
1500 |
1600 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от плюс 10 до плюс 35 | |||
|
- относительная влажность, %, не бо- | ||||
|
лее |
70 | |||
|
- атмосферное давление, кПа |
от 96 до 104 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч, не менее |
10000 | |||
Таблица 7 - Метрологические характеристики комплексов Nexiv VMR-K3040CZ
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений линейных размеров при использовании стандартных модулей увеличения и модуля максимального увеличения c основным объективом, мм
|
от 0 до 300 от 0 до 400 от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм |
±(1,5+4L/1000) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(1,5+L/150) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X-Y, мкм |
±(2,5+4L/1000) где L- измеряемая длина, мм |
|
Дискретность отсчета линейных измерений, мкм |
0,1 |
Таблица 8 - Основные технические характеристики комплексов Nexiv VMR-K3040CZ
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В • А, не более |
150 |
|
Габаритные размеры, мм, не более: - длина |
1150 |
|
- ширина |
1250 |
|
- высота |
1980 |
|
Масса, кг, не более |
900 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от плюс 10 до плюс 35 |
|
- относительная влажность, %, не более |
70 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Таблица 9 - Метрологические характеристики комплексов серии Nexiv VMZ-R
|
Наименование характеристики |
Значение характеристики | ||
|
Модификация |
VMZ-R 3020 |
VMZ-R 4540 |
VMZ-R 6555 |
|
Диапазон измерений линейных размеров при использовании стандартных модулей увеличения и модуля максимального увеличения c основным объективом, мм
|
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 450 от 0 до 400 от 0 до 200 |
от 0 до 650 от 0 до 550 от 0 до 200 |
|
Диапазон измерений линейных размеров при использовании модуля максимального увеличения с дополнительным объективом, мм
|
от 0 до 250 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 400 от 0 до 200 |
от 0 до 600 от 0 до 550 от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм |
t(1,2+4L/1000) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
t(1,2+5L/1000) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X-Y, мкм |
±(2+4L/1000) |
где L- измеряе |
:мая длина, мм |
|
Дискретность отсчета линейных измерений, мкм |
0,01 | ||
Таблица 10 - Основные технические характеристики комплексов серии Nexiv VMZ-R
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация |
VMZ-R 3020 |
VMZ-R 4540 |
VMZ-R 6555 | |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 | |||
|
- частота переменного тока, Гц |
50/60 | |||
|
Потребляемая мощность, В • А, не более |
150 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
700 |
1000 |
1200 | |
|
- ширина |
730 |
1340 |
1640 | |
|
- высота |
1795 |
1820 |
1820 | |
|
Масса, кг, не более |
245 |
500 |
665 | |
|
Диапазон оптического увеличения при использовании оптической головки Type 1, крат |
от 0,5 до 7,5 | |||
|
Диапазон оптического увеличения при использовании оптической головки Type 2, крат |
от 1 до 15 | |||
|
Диапазон оптического увеличения при использовании оптической головки Type 3, крат |
от 2 до 30 | |||
|
Диапазон оптического увеличения при использовании оптической головки Type 4, крат |
от 4 до 60 | |||
|
Диапазон оптического увеличения при использовании оптической головки Type TZ, крат |
от 1 до 120 | |||
|
Наименование характеристики |
Значение характеристики | ||
|
Модификация |
VMZ-R 3020 |
VMZ-R 4540 |
VMZ-R 6555 |
|
Диапазон оптического увеличения при использо- |
от 0,35 до 3,50 | ||
|
вании оптической головки Type A, крат | |||
|
Видеоувеличение, крат |
36 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от плюс 10 до плюс 35 | ||
|
- относительная влажность, не более, % |
70 | ||
|
- атмосферное давление, кПа |
от 96 до 104 | ||
|
Средний срок службы, лет |
10 | ||
|
Средняя наработка на отказ, ч, не менее |
10000 | ||
Таблица 11 - Метрологические характеристики комплексов серии Nexiv VMZ-K
|
Наименование характеристики |
Значение характеристики |
|
Модификация |
VMZ-K6555 |
|
Диапазон измерений линейных размеров при использовании стандартных модулей увеличения и модуля максимального увеличения c основным объективом, мм
|
от 0 до 650 от 0 до 550 от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм |
±(1,5 +2,5L/1000) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(1+L/1000) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей X-Y, мкм |
±(2,5 +2,5L/1000) где L- измеряемая длина, мм |
|
Дискретность отсчета линейных измерений, мкм |
0,01 |
Таблица 12 - Основные технические характеристики комплексов серии Nexiv VMZ-K
|
Наименование характеристики |
Значение характеристики |
|
Модификация |
VMZ-K6555 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В • А, не более |
150 |
|
Габаритные размеры, мм, не более: - длина |
1000 |
|
- ширина |
1340 |
|
- высота |
1820 |
|
Масса, кг, не более |
850 |
|
У величение объективов, крат |
3 / 7,5 / 15 / 30 |
|
Видеоувеличение, крат |
36 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от плюс 10 до плюс 35 |
|
- относительная влажность, не более, % |
70 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
