Номер по Госреестру СИ: 65504-16
65504-16 Нутромеры двухточечные
(Smartplug, Microgauge, CBGD, TGB)
Назначение средства измерений:
Нутромеры двухточечные моделей Smartplug, Microgauge, CBGD, TGB (далее -нутромеры) предназначены для контактных измерений внутренних размеров изделий.
Внешний вид.
Нутромеры двухточечные
Рисунок № 1
Внешний вид.
Нутромеры двухточечные
Рисунок № 2
Внешний вид.
Нутромеры двухточечные
Рисунок № 3
Внешний вид.
Нутромеры двухточечные
Рисунок № 4
Внешний вид.
Нутромеры двухточечные
Рисунок № 5
Внешний вид.
Нутромеры двухточечные
Рисунок № 6
Программное обеспечение
Нутромеры моделей Smartplug (с цифровым индикатором), CBGD и Microgauge работают со встроенным программным обеспечением компании «Sylvac SA», Швейцария (далее - ПО).
ПО обеспечивает отображение результатов измерений, предустановку значений и сохранение измеренных данных.
Нутромеры также работают с автономным ПО, которое обеспечивает передачу результатов измерений на ПК посредством кабеля интерфейсного через разъем RS232.
Идентификационные данные встроенного ПО для нутромеров моделей Smartplug (с цифровым индикатором), CBGD и Microgauge представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Smartplug |
Smartplug mini |
CBGD |
Microgauge |
Идентификационное наименование ПО |
SY289 |
SY281 |
SY289 |
SY289 |
Номер версии (идентификационный номер) ПО |
r1.15 |
r2.75 |
r1.13r |
r1.19o |
Цифровой идентификатор ПО |
32610 |
92917 |
25620 |
34555 |
Алгоритм расчета контрольной суммы ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Защита ПО и измеренной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус нутромера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нутромерам двухточечным моделей Smartplug, Microgauge, CBGD, TGB
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация компании «Bowers Metrology Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 2512-0004-2016 «Нутромеры двухточечные моделей Smartplug, Microgauge, CBGD, TGB. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2016 г.
Основные средства поверки:
для нутромеров модели Smartplug и Microgauge: кольца эталонные 2-го разряда по ГОСТ Р 8.763-2011;
для нутромеров модели CBGD и TGB в диапазонах измерений:
- от 12,5 до 300 мм включительно: кольца эталонные 2- го разряда или меры длины концевые плоскопараллельные 2-го разряда (с боковиками) по ГОСТ Р 8.763-2011;
- свыше 300 до 600 мм: длиномер горизонтальный Labconcept NANO 1100, регистрационный № 46983-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Bowers Metrology Limited», Великобритания
Адрес: 32 Leeds Old Road, Bradford. West Yorkshire England BD3 8HU
Телефон: +44(0) 01274 223456; Факс: +44(0) 01274 223444
E-mail: sales@bowersmetrology.com; www.bowersmetrology.com
Заявитель
ООО НПО «Промконтроль»
Юридический адрес: 454006, г. Челябинск, ул. Российская д. 63-а
Почтовый адрес: 454006, г. Челябинск, ул. Российская д. 63-а
Телефон/факс: +7(351) 729-94-88; E-mail: info@promcontrol.ru; www.promcontrol.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: +7(812) 251-76-01, факс: +7(812) 713-01-14 http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных щупов в значение внутреннего диаметра.
Нутромеры модели Smartplug (Рисунок 1) состоят из индикатора, держателя, измерительной головки. Измерительная головка выполнена в форме цилиндра с двумя измерительными щупами (контактные точки), изготовленными, в зависимости от диапазона измерений, из твердого сплава, твердого хрома или керамики. Измерительная головка изготавливается по требованию заказчика под размер из диапазона номинального диаметра головки измерительной, указанного в таблице 2. Цилиндрическая форма измерительной головки обеспечивает центрирование нутромера и предотвращает перекос. Отсчет показаний осуществляется с помощью цифрового (типов «А» и «С», рисунок 1, а, в) или механического индикаторов (тип «B», рисунок 1, б). Индикатор типа «С» представляет собой мини цифровой индикатор в защитном водонепроницаемом корпусе. Индикатор типа «A» представляет собой стандартный цифровой индикатор с программными кнопками. Индикатор типа «B» представляет собой механический индикатор. В случае использования цифрового индикатора питание нутромера осуществляется от литиевой батареи типа CR2032.
Нутромеры моделей CBGD и TGB (Рисунок 2) состоят из индикатора, держателя, измерительной головки. Измерительная головка состоит из центрирующего мостика и измерительного стрежня со сферической поверхностью, выполненного из твердого сплава. Центрирующий мостик обеспечивает равномерное и точное перемещение измерительного стержня посредством сегментного звена. Настройка и измерение нутромером осуществляется посредством сменных измерительных стержней и удлиняющих шайб (для нутромеров модели CBGD), которые поставляются в базовой комплектации. Отсчет показаний осуществляется с помощью цифрового (для нутромеров модели CBGD) или механического индикаторов (для нутромеров модели TGB). Питание нутромеров модели CBGD осуществляется от литиевой батареи типа CR2032.
Нутромеры модели Microgauge (Рисунок 3) состоят из цифрового отсчетного устройства, цанговой измерительной головки, расширительного штифта. Измерительная головка выполнена из твердого сплава. Отсчет показаний осуществляется с помощью цифрового отсчетного устройства. Питание нутромера осуществляется от двух литиевых батарей типа SR357.
Нутромеры с цифровым индикатором оснащены разъемом RS232 для передачи измеренных данных на персональный компьютер (далее - ПК) с помощью кабеля интерфейсного.
Настройка нутромеров осуществляется с помощью колец установочных (Рисунок 4). Для нутромеров модели Microgauge кольца установочные поставляются в базовой комплектации, для нутромеров моделей Smartplug, TGB и CBGD - по требованию заказчика.
Для расширения диапазона глубины, на которой может быть измерен диаметр, используют удлинители, которые поставляются по требованию заказчика.
Нутромеры пломбируются путем нанесения краски на один из крепежных винтов на задней панели корпуса цифрового индикатора (Рисунок 5) для нутромеров моделей Smartplug, CBGD и на пломбируемые отверстия, расположенные на заднем корпусе цифрового отсчетного устройства (Рисунок 6) для нутромера модели Microgauge.
Нутромер с цифровым Нутромер с Нутромер с цифровым
индикатором типа «А» механическим индикатором типа «C»
индикатором типа «B»
а) б) в)
Рисунок 1 - Общий вид нутромеров моделей Smartplug
Рисунок 2 - Общий вид нутромеров моделей TGB и CBGD

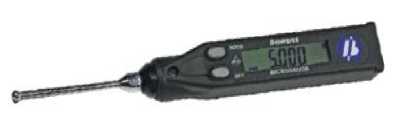

Рисунок 3 - Общий вид нутромера модели Microgauge
Рисунок 4 - Кольцо установочное
место пломбировки

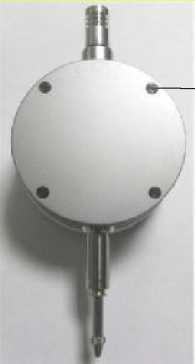

Рисунок 5 - Схема пломбировки нутромеров моделей Smartplug и CBGD
место пломбировки

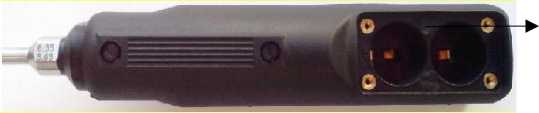

Рисунок 6 - Схема пломбировки нутромеров модели Microgauge
Таблица 6
Наименование |
Количество | |||
Smartplug |
Microgauge |
CBGD |
TGB | |
Нутромер |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Измерительная головка |
1 шт. |
1 шт. |
1 комп.* |
1 комп.* |
Кольцо установочное |
1 шт.** |
1 шт. |
1 шт.** |
1 шт.** |
Кабель интерфейсный с разъемом RS232 |
1 шт.** (для цифровых индикаторов) |
1 шт.** |
1 шт.** |
- |
Литиевая батарея |
1 шт. тип CR2032 (для цифровых индикаторов) |
2 шт. тип SR357 |
1 шт. тип CR2032 |
- |
Удлинитель |
1 шт.** |
- |
1 шт.** |
1 шт.** |
Ключ специальный |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Деревянный или пластиковый футляр |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. | |
Методика поверки МП 2512-0004-16 |
1 экз. | |||
* - в соответствии с диапазоном измерений; **- поставляется по дополнительному заказу. |
Диапазоны измерений, цена делений (дискретность отсчета), пределы допускаемой абсолютной погрешности измерений, наибольшая глубина измерений, диапазоны измерительного усилия, номинальные диаметры колец установочных, масса и габаритные размеры нутромеров представлены в таблицах 2-5.
Таблица 2 - Нутромеры модели Smartplug
Характеристики головки измерительной |
Тип индикатора |
Пределы допускаемой абсолютной погрешности нутромера, мм |
Наибольшая глубина измерений, мм |
Диапазон измерительного усилия, Н |
Диапазон номинального диаметра колец установочных*, мм |
Масса, кг, не более |
Габаритные размеры (ДхШхВ), мм, не более | ||
Механический |
Цифровой | ||||||||
Номинальный диаметр, мм |
Диапазон измерений, мм |
Цена деления, мм |
Дискретность отсчета, мм | ||||||
6-20 |
±0,15 |
0,001 |
0,001 |
±0,002 |
27 |
0,2 - 1,5 |
от 6 до 20 |
0,60 |
180x60x24 |
15-25 |
±0,20 |
0,001 |
0,001 |
±0,002 |
28 |
0,2 - 1,5 |
от 15 до 25 |
0,60 |
180x60x25 |
25-35 |
0,001 |
0,001 |
±0,002 |
28 |
0,2 - 1,5 |
от 25 до 35 |
0,60 |
180x60x35 | |
35-45 |
0,001 |
0,001 |
±0,002 |
28 |
0,2 - 1,5 |
от 35 до 45 |
0,60 |
180x60x45 | |
45-60 |
0,001 |
0,001 |
±0,002 |
28 |
0,2 - 1,5 |
от 45 до 60 |
1,00 |
180x60x60 | |
60-80 |
0,001 |
0,001 |
±0,002 |
28 |
0,2 - 1,5 |
от 60 до 80 |
1,00 |
180x80x80 | |
80-100 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 80 до 100 |
1,00 |
200x100x100 | |
100-125 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 100 до 125 |
2,50 |
200x125x125 | |
125-150 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 125 до 150 |
2,50 |
200x150x150 | |
150-175 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 150 до 175 |
2,50 |
200x175x175 | |
175-200 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 175 до 200 |
2,50 |
200x200x200 | |
200-225 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 200 до 225 |
3,00 |
200x225x225 | |
225-250 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 225 до 250 |
3,00 |
200x250x250 | |
250-280 |
0,001 |
0,001 |
±0,002 |
35 |
0,2 - 1,5 |
от 250 до 280 |
3,00 |
200x280x280 |
* - поставляется по требованию заказчика в зависимости от измерительной головки.
Таблица 3 - Нутромеры модели CBGD
Диапазон измерений, мм |
Дискретность отсчёта, мм |
Пределы допускаемой абсолютной погрешности нутромера, мм |
Наибольшая глубина измерений, мм |
Диапазон измеритель- |
ного усилия, Н |
Масса, кг, не более |
Габаритные размеры (ДхШхВ), мм, не более |
12,5-22 |
0,001 |
±0,002 |
150 (75, 300)* |
4-6 |
0,50 |
325x72x40 | |
22-50 |
0,001 |
±0,002 |
150 (75, 300, 450, 600, 760, 910)* |
2-4 |
0,50 |
330x72x50 | |
50-150 |
0,001 |
±0,002 |
250 (75, 450, 600, 760, 910)* |
2-4 |
0,65 |
435x72x150 | |
150-300 |
0,001 |
±0,002 |
380 (600, 760, 910)* |
3-5 |
1,40 |
575x72x300 | |
150-600 |
0,001 |
±0,002 |
380 (600, 760, 910)* |
3-5 |
1,80 |
575x72x600 |
- в зависимости от используемых удлинителей (поставляются по требованию заказчика).
Таблица 4 - Нутромеры модели TGB
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности нутромера, мм |
Наибольшая глубина измерений, мм |
Диапазон измерительного усилия, Н |
Масса, кг, не более |
Габаритные размеры (ДхШхВ), мм, не более |
12,5-22 |
0,002 |
±0,004 |
150 (75, 300)* |
4-6 |
0,50 |
325x72x40 |
22-50 |
0,002 |
±0,004 |
150 (75, 300, 450, 600, 760, 910)* |
2-4 |
0,50 |
330x72x50 |
50-150 |
0,002 |
±0,004 |
250 (75, 450, 600, 760, 910)* |
2-4 |
0,65 |
435x72x150 |
150-300 |
0,002 |
±0,006 |
380 (600, 760, 910)* |
3-5 |
1,40 |
575x72x300 |
150-600 |
0,002 |
±0,008 |
380 (600, 760, 910)* |
3-5 |
1,40 |
575x72x600 |
- в зависимости от используемых удлинителей (поставляются по требованию заказчика).
Таблица 5 - Нутромеры модели Microgauge
Диапазон измерений, мм |
Дискретность отсчёта, мм |
Пределы допускаемой абсолютной погрешности нутромера, мм |
Наибольшая глубина измерений, мм |
Номинальный диаметр колец установочных, мм |
Диапазон измерительного усилия, Н |
Масса, кг, не более |
Габаритные размеры (ДхШхВ), мм, не более |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0,95-1,15 |
0,001 |
±0,002 |
11 |
1,00 |
0,4-0,7 |
0,06 |
116x21x25 |
1,07-1,25 |
0,001 |
±0,002 |
11 |
1,10 |
0,4-0,7 |
0,06 |
116x21x25 |
1,17-1,35 |
0,001 |
±0,002 |
11 |
1,20 |
0,4-0,7 |
0,06 |
116x21x25 |
1,27-1,45 |
0,001 |
±0,002 |
11 |
1,30 |
0,4-0,7 |
0,06 |
116x21x25 |
1,37-1,55 |
0,001 |
±0,002 |
11 |
1,40 |
0,4-0,7 |
0,06 |
116x21x25 |
1,50-1,90 |
0,001 |
±0,002 |
17 |
1,75 |
0,7-1,1 |
0,06 |
121x21x25 |
1,80-2,20 |
0,001 |
±0,002 |
17 |
2,00 |
0,7-1,1 |
0,06 |
121x21x25 |
2,05-2,45 |
0,001 |
±0,002 |
17 |
2,25 |
0,7-1,1 |
0,06 |
121x21x25 |
2,25-2,75 |
0,001 |
±0,002 |
22 |
2,50 |
0,7-1,1 |
0,06 |
127x21x25 |
2,50-3,00 |
0,001 |
±0,002 |
22 |
2,75 |
0,7-1,1 |
0,06 |
127x21x25 |
2,75-3,25 |
0,001 |
±0,002 |
22 |
3,00 |
0,7-1,1 |
0,06 |
127x21x25 |
3,00-3,50 |
0,001 |
±0,002 |
22 |
3,25 |
0,7-1,1 |
0,06 |
127x21x25 |
3,25-3,75 |
0,001 |
±0,002 |
22 |
3,50 |
0,7-1,1 |
0,06 |
127x21x25 |
3,50-4,00 |
0,001 |
±0,002 |
22 |
3,75 |
0,7-1,1 |
0,06 |
127x21x25 |
3,75-4,25 |
0,001 |
±0,002 |
22 |
4,00 |
0,7-1,1 |
0,06 |
127x21x25 |
3,65-4,35 |
0,001 |
±0,003 |
40 |
4,00 |
0,7-1,1 |
0,07 |
143x21x25 |
4,15-4,85 |
0,001 |
±0,003 |
40 |
4,50 |
0,7-1,1 |
0,07 |
143x21x25 |
4,65-5,35 |
0,001 |
±0,003 |
40 |
5,00 |
0,7-1,1 |
0,07 |
143x21x25 |
5,15-5,85 |
0,001 |
±0,003 |
40 |
5,50 |
0,7-1,1 |
0,07 |
143x21x25 |
5,65-6,35 |
0,001 |
±0,003 |
40 |
6,00 |
0,7-1,1 |
0,07 |
143x21x25 |
6,15-6,85 |
0,001 |
±0,003 |
40 |
6,50 |
0,7-1,1 |
0,07 |
150x21x25 |
6,65-7,35 |
0,001 |
±0,003 |
40 |
7,00 |
0,7-1,1 |
0,07 |
150x21x25 |
7,15-7,85 |
0,001 |
±0,003 |
40 |
7,50 |
0,7-1,1 |
0,07 |
150x21x25 |
7,65-8,35 |
0,001 |
±0,003 |
40 |
8,00 |
0,7-1,1 |
0,07 |
150x21x25 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
8,15-8,85 |
0,001 |
±0,003 |
50 |
8,50 |
0,7-1,1 |
0,07 |
150x21x25 |
8,65-9,35 |
0,001 |
±0,004 |
50 |
9,00 |
0,7-1,1 |
0,07 |
150x21x25 |
9,15-9,85 |
0,001 |
±0,004 |
50 |
9,50 |
0,7-1,1 |
0,07 |
150x21x25 |
9,65-10,35 |
0,001 |
±0,004 |
50 |
10,00 |
0,7-1,1 |
0,07 |
150x21x25 |
Номинальное напряжение питания:
-
- для нутромеров моделей Smartplug (с цифровым индикатором), CBGD (от литиевой
Шероховатость измерительных поверхностей, мкм, не более
Условия эксплуатации:
Диапазон температуры окружающего воздуха в диапазонах измерений, °С:
-
- от 0,95 до 35 мм включ.
от плюс 15 до плюс 25; от плюс 17 до плюс 23; от плюс 19 до плюс 21.
от 45 до 75.
-
- св. 35 до 150 мм включ.
-
- св. 150 до 600 мм
Диапазон относительной влажности воздуха, %
