Номер по Госреестру СИ: 65442-16
65442-16 Устройства контроля веса
(УКВ)
Назначение средства измерений:
Устройства контроля веса УКВ представляют собой весы автоматические (далее - весы), предназначенные для измерения массы и сортировки фасованных товаров.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.10.2021
Номер записи - 156817
ID в реестре СИ - 379217
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Устройство контроля веса УКВ к.т. III, УКВ-3, УКВ-1,3-С, УКВ, модификации УКВ-1.3-С, УКВ, Нет модификации, Hermes Q4.L/300-2,
Производитель
Изготовитель - ООО "СИГНАЛ-ПАК"
Страна - РОССИЯ
Населенный пункт - г.Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 40
Кол-во средств измерений - 13
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1611 от 2016.10.19 Об утверждении типов СИ (76 позиций)
Наличие аналогов СИ: Устройства контроля веса (УКВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Устройства контроля веса (УКВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 8 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 13 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 11 | 2 | 0 | 11 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Серпуховский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Устройства контроля веса (УКВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
3904 | 3678 |
|
ФБУ Владимирский ЦСМ Владимирская область |
5345 | 3678 |
|
ФБУ Курский ЦСМ Курская область |
2823 | 3678 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2639 | 3678 |
Программное обеспечение
Весы оснащены встроенным программным обеспечением. Идентификационное наименование программного обеспечения и номер версии высвечивается при обращении к соответствующему подпункту меню, а также при включении блока управления весов. Основные функции программного обеспечения: обработка сигнала весоизмерительного датчика и последующий пересчет его в единицы массы, хранение программ работы весов , результатов измерений и обработки данных для прикладных программ, вывод данных на экран и передача на периферийные устройства.
Программное обеспечение весов заложено в микроконтроллере блока управления при производстве и защищено от доступа и изменения, пломбами. Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение для ПО весов |
|
Идентификационное наименование ПО |
UKV |
|
Номер версии ПО, не ниже |
1.01.ХХ |
|
Цифровой идентификатор ПО |
- |
Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Фотография внешнего вида весов представлена на рисунке 1.
Знак поверки в виде наклейки наносится на свидетельство о поверке.

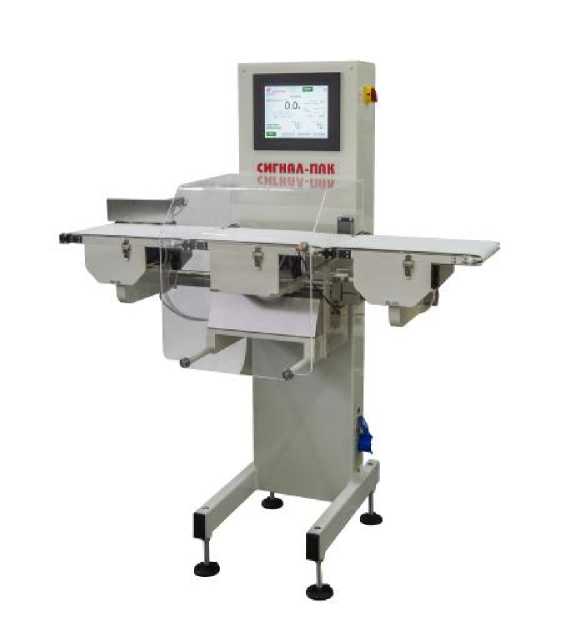

Рисунок 1 - Фотография внешнего вида устройств контроля
веса УКВ
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контроля веса УКВ
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
ТУ 5132-020-39916809-2012 Устройство контроля веса модели УКВ. Технические условия
Поверка
Поверкаосуществляется по документу МП 73-241-2016 «ГСИ. Устройства контроля веса УКВ. Методика поверки», утвержденному ФГУП «УНИИМ» «08» августа 2016 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009 (четвертого разряда по ГОСТ 8.021-2015).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
ООО «СИГНАЛ-ПАК»
620050, Екатеринбург, ул. Дружининская, 5
Тел./ факс (343) 372-65-63, 372-65-65, 380-29-01
http:// www.signal-pack.com
Е-mail: post@signal-pack.com
ИНН 6660086904
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналого-цифровым преобразователем в цифровой сигнал.
Весы применяются в составе технологических линий в пищевой промышленности и торговле и предназначены для работы совместно с упаковочными автоматами, в качестве устройства для контроля массы фасованных товаров с последующей отбраковкой (при несоответствии массы фасованного товара заданному значению), а также для коррекции массы товара (дозы) при работе с объемным дозатором (стаканчиковый, шнековый).
Конструктивно весы представляют следующие модули, устанавливаемые на металлическую раму и соединенные системой обмена данных:
-
- измерительный модуль с грузоприемным устройством;
-
- два транспортных модуля (для подачи, перемещения и отвода груза);
-
- блок управления, оснащенный TFT-дисплеем, предназначенный для выбора режимов работы устройства и индикации результатов взвешивания.
Грузопередающим устройством является ленточный конвейер и дополнительные грузовые конвейеры для подачи и перемещения фасованного товара (груза). Груз взвешивается при его перемещении по транспортеру через грузоприемное устройство.
Измерительный модуль оборудован фотоэлементами для распознавания единиц подаваемого груза, пневматическим выталкивателем для сортировки взвешенного груза в зависимости от отклонения их массы от установленных значений.
Весы оснащены следующими функциями:
-
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые
оператором пределы с работой выталкивателя;
-
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые
оператором пределы без работы выталкивателя с подсчетом количества отбракованного груза;
-
- памяти на 100 программ работы.
Список прикладных программ, не связанных со взвешиванием:
-
- подсчет числа объектов и средней массы фасованного товара в партии;
-
- суммирование массы фасованного товара в партии;
-
- переключение массы нетто / брутто.
При производстве весов используются тензометрические весоизмерительные датчики ВСА-15 производства фирмы «CAS Corporation», Республика Корея (регистрационный номер по Федеральному информационному фонду по обеспечению единства измерений 51261-12).
Весы выпускаются с окрашенным корпусом или из нержавеющей стали, предусмотрена регулировка высоты измерительного модуля с грузоприемным устройством и транспортных модулей.
Идентификационные маркировки наносятся на грузоприемное устройство и блок управления.
На маркировочной табличке блока управления указывается:
- наименование производителя;
- обозначение модификации;
- год изготовления и серийный номер;
- максимальная скорость взвешивания;
- класс точности, Min, Max, d
- рабочий диапазон температур;
- напряжение и частота питания.
Для передачи на внешние электронные устройства весы оснащены интерфейсами: RS232, Ethernet.
Устройство контроля веса УКВ в сборе
Методика поверки МП 73-241-2016
Паспорт СА.354-00.00.00 ПС
Руководство по эксплуатации
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
1 Максимальная нагрузка (Max), г |
2 000 |
|
2 Минимальная нагрузка (Min), г |
20 |
|
3 Действительная цена деления (d), г |
0,1 |
|
4 Цена поверочного деления (e), г |
1 |
|
5 Число поверочных делений (n) |
2 000 |
|
6 Класс точности по ГОСТ Р 54796 - 2011 |
XIII |
|
7 Пределы допускаемой средней погрешности при автоматическом режиме работы при первичной поверке (в эксплуатации), г, для нагрузок: от 0 до 500 г включ. св. 500 г до Max включ. |
±0,5 (±1) ±1 (±2) |
|
8 Пределы допускаемого стандартного отклонения (в % или г) при автоматическом режиме работы при первичной поверке (в эксплуатации), для нагрузок: менее 50 г включ. от 50 до 100 г включ. св. 100 до 200 г включ. св. 200 до 300 г включ. св. 300 до 500 г включ. св. 500 до 1000 г включ. св. 1000 г до Max включ. |
0,48 % (0,6 %) 0,24 г (0,3 г) 0,24 % (0,3 %) 0,48 г (0,6 г) 0,16 % (0,2 %) 0,8 г (1,0 г) 0,08 % (0,1 %) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
9 Скорость взвешивания (максимальная), шт./мин |
100 |
|
10 Диапазон рабочих температур, °С |
от 10 до 40 |
|
11 Г абаритные размеры грузоприемного устройства, мм, не более |
600 х 700 |
|
12 Габаритные размеры весов, мм, не более |
1340х770х1590 |
|
13 Масса весов, кг, не более |
100 |
|
14 Параметры источника питания:
|
220 +-2323 50±1 |
|
15 Потребляемая мощность, Вт |
150 |
|
16 Средний полный срок службы, лет, не менее |
8 |
