Номер по Госреестру СИ: 65337-16
65337-16 Анализаторы рентгенофлуоресцентные
(COMPACT Eco, MAXXI Eco, MAXXI 5, MAXXI 6)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные COMPACT Eco, MAXXI Eco, MAXXI 5, MAXXI 6 (далее по тексту - анализаторы) предназначены для измерения толщины однослойных и многослойных покрытий, а также для измерения массовой доли химических элементов в твердых и жидких образцах.
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 1
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 2
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 3
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 4
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 5
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 6
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 7
Программное обеспечение
Управление анализаторами и обработка результатов измерений проводится с помощью специального программного обеспечения XmasteR для моделей COMPACT Eco, MAXXI Eco, MAXXI 5 и MaxxControl или SmartLink для анализаторов модели MAXXI 6. Программное обеспечение (ПО) также служит для настройки анализаторов, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Программное обеспечение позволяет быстро разместить образец при помощи джойстика (MaxxControl, SmartLink) или мыши (XmasteR).
ПО имеет шесть программных опций:
ц-Master - программа для измерения толщин покрытий;
Element-Master - программа для измерения химического состава;
% Master - программа для прецизионного анализа химического состава металлов и сплавов, которая включает специальное приложение для драгоценных металлов (золото 8 - 24 Карат);
Data-Master - обработка и хранение результатов;
LiquidMaster - программа для анализа содержания гальванических ванн.
Программное обеспечение передает отчеты по выполненным испытаниям в форматы word, Excel, HTML или PDF.
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Таблица 1
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
XMasteR |
SmartLink |
MaxxControl |
Номер версии (идентификационный номер) ПО |
2.6.0.0 и выше |
1.0 и выше |
1.0 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным методом и на заднюю панель корпуса анализаторов методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным COMPACT Eco, MAXXI Eco, MAXXI 5, MAXXI 61 ГОСТ Р 8.735.0-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения»
2 Техническая документация фирмы «Oxford Instruments Analytical GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 031.Д4-16 «ГСИ. Анализаторы рентгенофлуоресцентные COMPACT Eco, MAXXI Eco, MAXXI 5, MAXXI 6. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «15» января 2016 г.
Основные средства поверки
-
1 Набор мер массовой доли элементов и толщины покрытий из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов по ГОСТ Р 8.735.0-2011
Основные метрологические характеристики:
диапазон значений толщины покрытия меры от 0 до 22 мкм
абсолютная погрешность результатов измерений толщины покрытия ±(от 0,025 до 0,700) мкм
диапазон значений массовой доли элементов: от 62 до 100 % неопределенность значений массовой доли элементов: ±(от 0,64 до 2,86) %
-
2 Стандартный образец состава деформируемого сплава ВЖ175-ИД (комплект) ГСО 10126-2012
Основные метрологические характеристики: массовая доля элементов: от 0,0001 до 54,8000 % абсолютная погрешность аттестованных значений при доверительной вероятности Р=0,95 от 0,00002 до 0,20000 %
-
3 Никель марки Н-0 по ГОСТ 849-2008 никель и кобальт в сумме, не менее - 99,99 % в том числе кобальт, не более - 0,005 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус анализаторов рентгенофлуоресцентных COMPACT Eco, MAXXI Eco, MAXXI 5, MAXXI 6 (место нанесения указано на рисунках 1, 3, 4, 6)
Изготовитель
«Oxford Instruments Analytical GmbH», ГерманияWellesweg 31, Uedem, 47589, Germany
Телефон: +49 (0)2825 9383-0/ Факс: +49 (2825) 938-31-00
E-mail: industrial@oxinst.com, http://www.oxford-instruments.com
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН») ИНН 7728641644117105, Москва, Варшавское шоссе, д.32
Телефон: +7 (499) 611-15-09, 611-15-37, 611-52-89
Факс: +7 (495) 741-59-04
E-mail: info@synercon.ru, www.synercon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-56-33, факс: 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на энерогодисперсионном рентгенофлуоресцентном методе анализа. Исследуемый образец подвергается воздействию первичного рентгеновского излучения, и регистрируется полученный рентгеновский флуоресцентный спектр образца. Спектр измерения состоит из линий флуоресценции содержащихся в образце элементов, которые отличаются соответствующей энергией и интенсивностью.
Конструктивно анализаторы выполнены в виде настольных приборов с отдельно устанавливаемым компьютером и включают в себя следующие основные составные части:
-
- измерительную головку, включающую в себя рентгеновскую трубку для генерирования первичного излучения и детектор с аналитической электроникой для регистрации вторичного спектра, излучаемого образцом.
-
- измерительную камеру, состоящую из моторизованного или стационарного столика, который установлен горизонтально и на котором размещается измеряемый образец; и дверцы, которая блокируется в закрытом положении с помощью запирающего механизма во время измерения.
Модели анализаторов различаются максимальным размером исследуемого образца: 380x370x100 мм для COMPACT Eco; 470x500x170 мм для MAXXI Eco, 600x500x350 мм для MAXXI 5, 500x450x350 мм (500x450x170 мм для приборов с моторизованным столиком) для MAXXI 6. Анализаторы COMPACT Eco, MAXXI Eco оснащены стационарным или перемещаемым вручную измерительным столиком, MAXXI 5 и MAXXI 6 - стационарным или моторизированным измерительным столиком, анализаторы модели MAXXI 6 дополнительно оснащены джойстиком для перемещения столика по осям X и Y, а также для перемещения измерительной головки по оси Z.
Анализаторы MAXXI 5, MAXXI 6 имеют щелевую конструкцию измерительной камеры. Анализаторы COMPACT Eco, MAXXI Eco, MAXXI 5 имеют возможность анализа элементов от Ti22 до U92, анализаторы MAXXI 6 от Al13 до U92.
Место нанесения маркировки
Место нанесения знака поверки

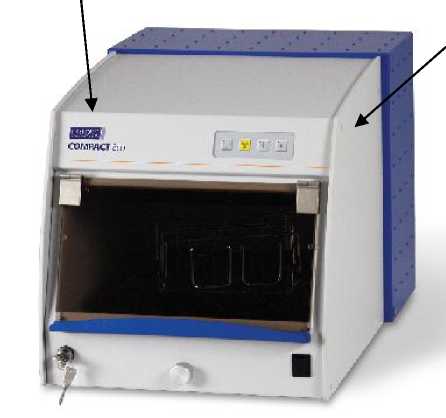

Рисунок 1 - Общий вид анализаторов рентгенофлуоресцентных COMPACT Eco с обозначением мест нанесения маркировки и знака поверки
Место
нанесения маркировки
Места пломбирования
Рисунок 2 - Анализаторы рентгенофлуоресцентные COMPACT Eco (вид сзади) с обозначением мест нанесения маркировки и пломбирования
Место
нанесения маркировки
Место нанесения знака поверки
МАХХГ1
Рисунок 3 - Общий вид анализаторов рентгенофлуоресцентных MAXXI 5 с обозначением мест нанесения маркировки и знака поверки
Место
нанесения маркировки
Место нанесения знака поверки
Рисунок 4 - Общий вид анализаторов рентгенофлуоресцентных MAXXI Eco с обозначением мест нанесения маркировки и знака поверки

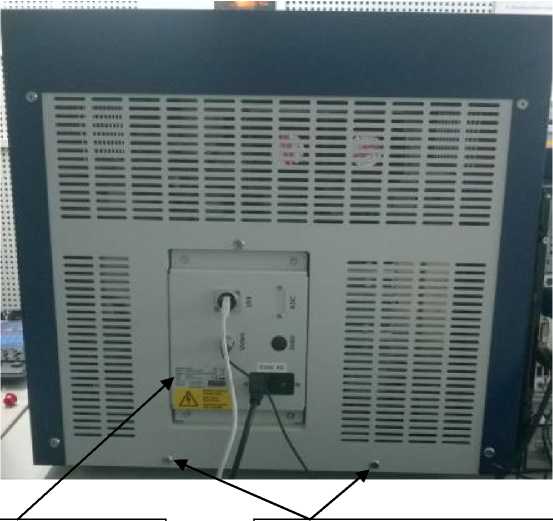

Рисунок 5 - Анализаторы рентгенофлуоресцентные MAXXI Eco (вид сзади) с обозначением мест нанесения маркировки и пломбирования
Место |
Места пломбирования | |
нанесения маркировки |
MAJtXJ
Место нанесения знака
поверки

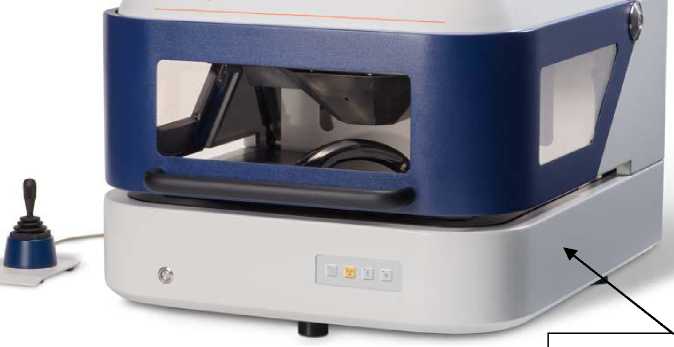

Рисунок 6 - Общий вид анализаторов рентгенофлуоресцентных MAXXI 6 с обозначением мест нанесения маркировки и знака поверки
Места пломбирования

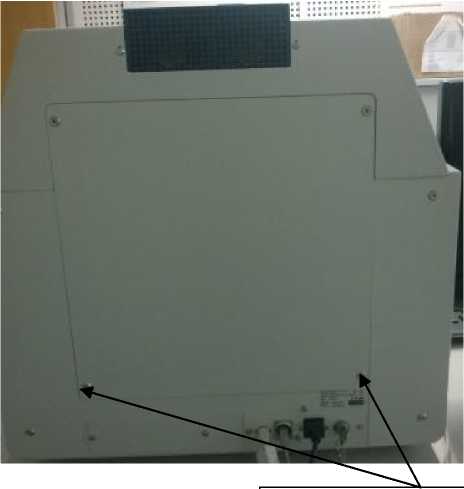

Рисунок 7 - Анализаторы рентгенофлуоресцентные MAXXI 6 (вид сзади)
с обозначением мест нанесения маркировки и пломбирования
Таблица 3
Наименование |
Количество, шт |
Анализаторы рентгенофлуоресцентные COMPACT Eco/ MAXXI Eco/ MAXXI 5/ MAXXI 6 |
1 |
Джойстик* |
1 |
Калибровочный образец Cu и Ag |
1 |
Пластиковый образец для регистрации спектра фона |
1 |
Ключ для переключателя прибора |
2 |
Компьютер** |
1 |
CD-диск с программным обеспечением |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП 031.Д4-16 |
1 |
* только для анализаторов рентгенофлуоресцентных MAXXI 6 | |
** по требованию Заказчика |
Таблица 2
Наименование характеристики |
Значение характеристики |
Метрологические характеристики | |
Диапазон измерений толщины покрытия, мкм |
от 0,01 до 22,00 |
Диапазон показаний толщины покрытия, мкм |
от 0 до 120 |
Пределы допускаемой относительной погрешности измерения толщины покрытия в диапазоне от 0,01 до 22 мкм (для однослойных образцов), % |
±5 |
Диапазон измерений массовой доли элементов, % |
от 0,01 до |
100,00 | |
Пределы допускаемой относительной погрешности измерения массовой доли элементов, % - в диапазоне от 0,01 до 1% включительно |
±5 |
- в диапазоне свыше 1 до 100% |
±2 |
Технические характеристики | |
Анализируемые элементы - MAXXI 6 |
13 92 от Al до U |
- MAXXI 5 |
22 92 от Ti до U |
- MAXXI Eco |
22 92 от Ti до U |
- COMPACT Eco |
22 92 от Ti до U |
Количество измеряемых слоев покрытия, включая основание |
5 |
Допускаемое отклонение показаний толщины покрытия в диапазоне от 0,01 до 0,5 мкм (для многослойных образцов - определяется по калибровочным образцам изготовителя), мкм - для первого (нижнего) слоя |
±0,100 |
- для второго слоя |
±0,075 |
- для третьего слоя |
±0,050 |
- для четвертого слоя |
±0,025 |
Допускаемое отклонение показаний толщины покрытия в диапазоне от 0,5 до 120 мкм (для многослойных образцов - определяется по калибровочным образцам изготовителя), % - для первого (нижнего) слоя |
±20 |
- для второго слоя |
±15 |
- для третьего слоя |
±10 |
- для четвертого слоя |
±5 |
Г абаритные размеры (ДхШхВ), мм, не более - MAXXI 6 |
626х625х756 |
- MAXXI 5 |
700х700х700 |
- MAXXI Eco |
550х680х550 |
- COMPACT Eco |
400x600x400 |
Наименование характеристики |
Значение характеристики |
Масса, кг, не более - MAXXI 6 |
75 |
- MAXXI 5 |
90 |
- MAXXI Eco |
46 |
- COMPACT Eco |
41 |
Потребляемая сила тока, А |
1,6 |
Электропитание осуществляется от сети переменного тока с напряжением, В |
220±10 |
частотой, Гц |
от 50 до 60 |
Условия эксплуатации: температура окружающей среды, °С |
от +18 до +35 |
относительная влажность воздуха, % |
от 0 до 98 |
атмосферное давление, кПа |
от 94 до 106 |
