Номер по Госреестру СИ: 65336-16
65336-16 Хроматографы газовые
(Orthodyne мод. TCD 5ХХ, TCD 6ХХ)
Назначение средства измерений:
Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ (далее - хроматографы) предназначены для автоматического количественного определения содержания примесей (H2, O2, N2, CO, CO2, CH4, инертных газов и легких углеводородов, в зависимости от конфигурации) в чистых газах (N2, Ar, He, H2, O2, CO2 и др.), газовых смесях и технологических газовых средах по аттестованным или стандартизированным методикам.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.10.2026
Номер записи - 156704
ID в реестре СИ - 379104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель TCD 6XX модификация TCD 640, TCD 520, Orthodyne модели TCD540, Orthodyne мод. TCD520,
Производитель
Изготовитель - Фирма "Orthodyne S.A."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
№780 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Хроматографы газовые (Orthodyne мод. TCD 5ХХ, TCD 6ХХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Orthodyne S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20867-01 |
Газоанализатор хроматографический, Orthodyne Analyser Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
1 год | |
|
33200-06 |
Анализатор аргона, AZ 5000 Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
1 год | |
|
34980-07 |
Анализатор углеводородов, FID 50 Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
1 год | |
|
51431-12 22.10.2017 |
Газоанализаторы, AZ мод. AZ 5000, AZ 5005, AZ 5010 Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
51440-12 22.10.2017 |
Хроматографы газовые, FID 511 Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
64275-16 24.06.2026 |
Хроматографы газовые, Orthodyne мод. FID 5ХХ, FID 6ХХ Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
64276-16 24.06.2026 |
Хроматографы газовые, Orthodyne мод. DID 5ХХ, DID 6ХХ Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
64392-16 28.06.2026 |
Газоанализаторы, AZ 8000 Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
64394-16 28.06.2021 |
Газоанализаторы, ТНС мод. ТНС 5000, ТНС 5005, ТНС 5010 Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
65336-16 06.10.2026 |
Хроматографы газовые, Orthodyne мод. TCD 5ХХ, TCD 6ХХ Фирма "Orthodyne S.A." (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Хроматографы газовые (Orthodyne мод. TCD 5ХХ, TCD 6ХХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 5 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хроматографы газовые (Orthodyne мод. TCD 5ХХ, TCD 6ХХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6073 | 5137 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4279 | 5137 |
|
ФБУ Костромской ЦСМ Костромская область |
5053 | 5137 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6137 | 5137 |
|
ФБУ Томский ЦСМ Томская область |
4806 | 5137 |
Программное обеспечение
Идентификационные данные программного обеспечения хроматографов газовых Orthodyne модели TCD 5ХХ, TCD 6ХХ приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Chromdyne |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.14.14 |
|
Цифровой идентификатор ПО |
10AFB2E11) |
|
Примечание: 1) только для версии 3.14.14, алгоритм расчета - Dataman S4 Software Windows Version 2.17. | |
Уровень защиты программного обеспечения хроматографов газовых Orthodyne модели TCD 5ХХ, TCD 6ХХ - «средний» по Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Влияние ПО на результаты измерений незначительно и учитывается при установлении метрологических характеристик при аттестации методик измерений в соответствии с ГОСТ Р 8.563-2009.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым Orthodyne модели TCD 5ХХ, TCD 6ХХ
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
Техническая документация фирмы «Orthodyne S.A.», Бельгия.
Поверка
Поверкаосуществляется по документу МП 65336-16 «Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.06.2016 г. и входящему в комплект поставки
Основные средства поверки: государственные стандартные образцы состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2) ГСО № 10532-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель хроматографа.
Изготовитель
Фирма «Orthodyne S.A.», Бельгия
Адрес: Rue des Technologies, 23, B-4432, Alleur, Belgium
Тел.: 32(0)4 263 90 90, факс: 32(0)4 263 09 79; E-mail: sales@orthodyne.be
Заявитель
ООО «Аналит Комплект»
Юрид. адрес: 125493, г. Москва, ул. Авангардная, 4-1-72
Фактический адрес: 125212 г. Москва, Кронштадтский бульвар, д.7А, оф. 315
Почт. адрес: 125493, г. Москва, ул. Авангардная, 4-1-72
Тел./Факс: +7(495) 3800832; E-mail: ak405@inbox.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Хроматографы газовые Orthodyne модели TCD 5ХХ, TCD 6ХХ (далее - хроматографы) выполнены в виде единого блока, внутри которого, в зависимости от модификации, расположены газовая схема, один или два автоматических мембранных клапана, одна или несколько хроматографических колонок, термокондуктометрический детектор и микропроцессор.
Общий вид хроматографов представлен на рис. 1 и 2. Знак поверки наносится на переднюю панель хроматографа.
Хроматографы модели TCD 5ХХ имеют на передней панели сенсорный дисплей, с помощью которого осуществляется настройка хроматографа и контроль параметров его работы, а также вывод результатов измерений. Также предусмотрена возможность управления хроматографом с помощью внешнего компьютера.
Модель TCD 6ХХ выпускают без дисплея, настройка и контроль осуществляется с внешнего ПК.
Принцип действия хроматографов основан на разделении пробы анализируемого газа на хроматографической колонке (колонках) с последующим детектированием термокондуктометрическим детектором, сигнал которого пропорционален содержанию в пробе компонентов, теплопроводность которых отличается от теплопроводности газа-носителя. Перечень определяемых компонентов зависит от модификации хроматографа (газа-носителя, числа и типа колонок и клапанов). Перечень модификаций хроматографов газовых Orthodyne модели TCD 5ХХ, TCD 6ХХ приведен в таблице 1.
Таблица 1
|
Модификация модели TCD 5ХХ |
Модификация модели TCD 6ХХ |
Количество колонок |
Количество клапанов |
Измеряемые компоненты |
|
TCD 510 |
TCD 610 |
1 |
1 |
H2, O2, N2, CO, CH4 |
|
TCD 520 |
TCD 620 |
2 |
1 |
H2, O2, N2, CO, CO2, CH4 |
|
TCD 530 |
TCD 630 |
1 |
2 |
H2, O2, N2, CO, CH4 |
|
TCD 540 |
TCD 640 |
2 |
2 |
H2, O2, N2, CO, CO2, CH4 |
|
TCD 550 |
TCD 650 |
2 и более |
2 и более |
H2, O2, N2, CO, CO2, CH4 и легких углеводородов |

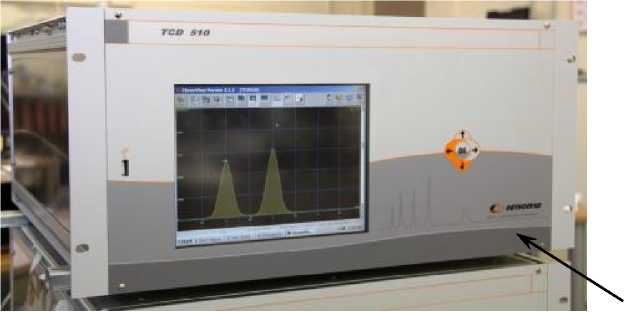

Рисунок 1 - Фотография общего вида хроматографа газового Orthodyne модели TCD 5ХХ (модификация TCD 510).
Место нанесения знака поверки
Место нанесения знака поверки
Рисунок 2 - Фотография общего вида хроматографа газового Orthodyne модели TCD 6ХХ (модификация TCD 610)
Хроматографы имеют два аналоговых выхода от 4 до 20 мА и разъем RJ-45 для подключения ПК. Также могут иметь до шести выходных реле и до восьми аналоговых выходов (опционально). Два порта USB позволяют подключать к прибору различные периферийные устройства (принтер, мышь, клавиатуру, устройство для хранения данных и т. п.).
Измерения выполняют автоматически, с заданной периодичностью.
Предусмотрена возможность установления двух уровней сигнализации о превышении содержания определяемых компонентах.
Внутреннее программное обеспечение («Hard»), обеспечивающее функционирование хроматографа и установленное производителем на этапе производства, недоступно пользователю. Управление хроматографом, градуировка, выполнение измерений, хранение, отображение и передача измерительной информации осуществляется с помощью ПО «Chromdyne».
ПО «Chromdyne» устанавливается или производителем на хроматограф (модели TCD 5ХХ, встроенное ПО) или пользователем на внешний ПК, соединенный с хроматографом с помощью порта RJ45 (внешнее ПО).
Пломбирование хроматографов не предусмотрено.
Хроматограф газовый Orthodyne модели TCD 5ХХ, TCD 6ХХ.
Комплект ЗИП.
Эксплуатационная документация.
Методика поверки.
Таблица 3
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, мкВ, не более |
500 |
|
Предел детектирования, г/см3, не более:
|
1,0-10-8 |
|
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более |
1,5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала за 24 часа непрерывной работы, %, не более |
±5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа при изменении напряжения питания (220 ± 20) В, %, не более |
±1 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Г абаритные размеры, мм, не более |
482x221x540 |
|
Масса, кг, не более |
18 |
Условия эксплуатации приведены в таблице 4.
Таблица 4
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84 до 106,4; |
|
- относительная влажность (без конденсации), при +25 °C, % |
до 95 |
|
Электрическое питание: | |
|
- напряжение переменного тока, В |
от 220 до 240 |
|
- частота переменного тока, Гц |
50/60 |
