Номер по Госреестру СИ: 65227-16
65227-16 Трансформаторы напряжения
(EVWAOF.110/3)
Назначение средства измерений:
Трансформаторы напряжения EVWAOF.110/3 предназначены для преобразования напряжения переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосят на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов напряжения EVWAOF.110/3 указаны в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения EVWAOF.110/3
ГОСТ 1983 ”ГСИ. Трансформаторы напряжения. Общие технические условия”.
ГОСТ 8.216-2011 “ГСИ. Трансформаторы напряжения. Методика поверки”.
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 “ГСИ. Трансформаторы напряжения. Методика поверки”.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Основные средства поверки:
-
- Делитель высоких напряжений Н 4861/400 (Госреестр № 34826-07);
-
- Прибор сравнения КНТ-03 (Госреестр № 24719-03).
Изготовитель
Фирма «VEM Sachsenwerk GmbH», Германия.
Адрес: Dresdener Strasse 15, 02994 Bernsdorf.
Заявитель
Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ” (ООО "ИЦ ЭАК")
Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4.
Тел.: +7 (495) 620-08-38.
Факс: + 7 (495) 620-08-48.
E-mail: eaudit@ackye.ru
http://www.ackye.ru/
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Принцип действия трансформаторов напряжения EVWAOF.110/3 основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения EVWAOF.110/3 изготовлены в 1950 г. (далее - трансформаторы). Представляют собой масштабные преобразователи индуктивного типа, состоящие из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка, на которой осуществляется пломбировка, для защиты от несанкционированного доступа.
Общий вид трансформаторов напряжения EVWAOF.110/3 показан на рисунке 1.
Для защиты от несанкционированного досьупа

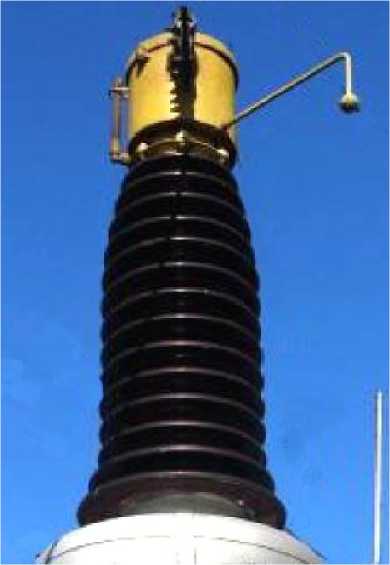

Рисунок 1 - Фотографии общего вида трансформаторов напряжения EVWAOF.110/3
Программное обеспечение отсутствует.
-
1. Трансформаторы напряжения EVWAOF.110/3-35M (заводские номера 656219, 656161, 656157, 656221, 656155, 656159) - 6 шт.;
-
2. Паспорт на трансформаторы напряжения EVWAOF.110/3 - 6 экз.
Основные метрологические и технические характеристики трансформаторов напряжения EVWAOF.110/3 приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения EVWAOF.110/3
Параметр
Значение
Заводской номер
656219, 656161, 656157,
656221, 656155, 656159
Класс точности
Номинальное напряжение первичной обмотки, кВ
110/^3
126
100/V3
600
50
УХЛ1
945
2555
1320
885
Наибольшее рабочее напряжение, кВ
Номинальное напряжение вторичной обмотки, В
Номинальная мощность нагрузки вторичной обмотки, В^А
Номинальная частота, Гц
Климатическое исполнение по ГОСТ 15150-69
Масса, не более, кг
Габаритные размеры, не более:
-
- высота, мм
-
- ширина, мм
-
- глубина, мм
