Номер по Госреестру СИ: 65191-16
65191-16 Трансформаторы тока
(CT-2FRO)
Назначение средства измерений:
Трансформаторы тока CT-2FRO предназначены для масштабного преобразования силы тока переменного напряжения промышленной частоты, в силу тока для проведения измерений с помощью мостов для измерения емкости и тангенса угла потерь TG-3MOD.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока CT-2FRO
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
Поверка
Поверкаосуществляется по документу МП 65191-16 «Трансформаторы тока CT-2FRO. Методика поверки», утвержденному ФГУП «ВНИИМС» в 27 июня 2016 г.
Основные средства поверки:
-
1 Трансформатор тока измерительный лабораторный ТТИ-5000.51 - эталон 1-го разряда (Госреестр № 55278-13).
-
2 Прибор сравнения КНТ-05 (Госреестр № 37854-08).
-
3 Магазин нагрузок МР 3027 (Госреестр № 34915-07).
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Фирма «Presco AG», Щвейцария
Адрес: Zurcherstrasse 70 / CH 8104 Weiningen / Switzerland
Tel. +41 (0)44 750 63 63
Fax +41 (0)44 750 63 66
Заявитель
Общество с ограниченной ответственностью "Русские Инженерные Технологии" (ООО "РИТ"), г. Санкт-Петербург
ИНН 7842531358
Юридический адрес: 191036, Российская Федерация, Санкт-Петербург, ул. 5-я Советская, д.11-13. литер А. пом. 7Н
Телефон (факс): + 7 (495) 984-02-20.
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
Принцип действия трансформаторов тока CT-2FRO (далее по тексту трансформаторы) основан на явлении взаимной индукции.
Трансформаторы состоят из металлического корпуса с ручками для переноски, на передней панели которого размещены входные и выходные токовые зажимы, разъем и включатель питания.
Вторичная измерительная обмотка Ns выдает вторичный ток, пропорциональный первичному, на нагрузку, создаваемую мостом для измерения емкости и тангенса угла потерь TG-3MOD. Эффект намагничивания вторичного тока вычитается из намагничивания первичного тока. Индикаторная обмотка Ni определяет напряжение пропорциональное разнице намагничивания и при помощи усилителя с высоким коэффициентом усиления A0 передает уравнительный ток на компенсирующую обмотку Nk. Контур регулирования служит для уменьшения намагничивания в сердечнике обмоток Nk и Ni.
Основная область применения диагностика изоляции высоковольтного оборудования в испытательных лабораториях электротехнического и энергетического профиля.
Общий вид трансформатора представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям трансформатора предусмотрена пломбировка одного из винтов корпуса.

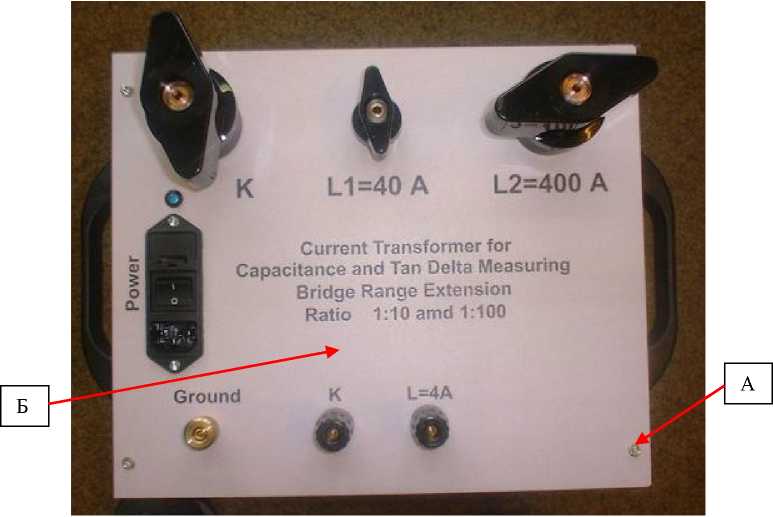

Рисунок 1 - Общий вид трансформатора тока CT-2FRO
Место пломбировки от несанкционированного доступа (A) и нанесения знака поверки (Б)
Лист № 2 Всего листов 4 Программное обеспечение отсутствует.
Таблица 4 - Комплектность
Наименование |
Количество |
Трансформатор тока CT-2FRO |
1 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Номинальные значения силы первичного тока 1нп, А - обмотка L1-K |
40 |
- обмотка L2-K |
400 |
Номинальное значение силы вторичного тока 1нв, А |
4 |
Диапазон преобразований силы первичного тока в зависимости от номинальных значений силы первичного тока 1нп, % |
от 10 до 120 |
Номинальные значения коэффициентов масштабного преобразования - обмотка L1-K |
10 |
- обмотка L2-K |
100 |
Номинальное значение мощности вторичных обмоток, В^А |
5 |
Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования, % |
±0,1 |
Пределы допускаемой основной абсолютной погрешности угла фазового сдвига между первичным и вторичным токами, мин |
±1,0 |
Номинальное значение частоты переменного тока, Гц |
50 |
Нормальные условия применения: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 75 |
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Параметры электрического питания: | |
- напряжение переменного тока, В |
230±23 |
- частота переменного тока, Гц |
50±0,5 |
Потребляемая мощность, В •А, не более |
50 |
Габаритные размеры трансформатора, мм, не более | |
- высота |
420 |
- ширина |
340 |
- длина |
240 |
Масса, кг, не более |
15,5 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от +5 до +40 |
- относительная влажность, % |
80 |
-атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ не менее, ч, не менее |
7000 |
