Номер по Госреестру СИ: 65188-16
65188-16 Барьеры искрозащиты
(S1, S2Ex, S3Ex)
Назначение средства измерений:
Барьеры искрозащиты S1, S2Ex, S3Ex (далее по тексту - барьеры) предназначены для измерительных преобразований аналоговых сигналов постоянного и импульсного напряжения, силы постоянного тока, электрического сопротивления, находящихся во взрывоопасной зоне датчиков, в аналоговые выходные сигналы силы постоянного тока, напряжения постоянного тока и передачи сигналов в безопасную зону.

Внешний вид.
Барьеры искрозащиты
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийсведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты S1, S2Ex, S3Ex
ГОСТ Р МЭК 60079-0-2011. Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ Р МЭК 60079-11-2010. Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i»
Техническая документация изготовителя LABOR-ASTER
Поверка
Поверкаосуществляется по документу РТ-МП-3335-551-2016 «ГСИ. Барьеры искрозащиты S1, S2Ex, S3Ex. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.06.2016 г.
Основные средства поверки:
-
- калибратор многофукциональный Fluke 5520A (Госреестр № 51160-12) ;
-
- мультиметр цифровой 34401А (Госреестр № 54848-13);
-
- генератор сигналов произвольной формы 33220А (Госреестр № 32993-09);
-
- магазин электрического сопротивления Р4834 (Госреестр № 11326-90).
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и (или) в паспорте барьера.
Изготовитель
Фирма LABOR-ASTER, Польша
Адрес: 04-218 Warszawa, ul. Czechowicka 19, Poland
Сайт: http://www.labor-automatyka.pl/
Заявитель
ООО «ЕВРОПРИБОР»
ИНН 7716520194
Адрес: 142450, МО, Ногинский район, г. Старая Купавна, ул. Придорожная, д. 34.
Тел.: +7 (495) 777-22-18
Сайт: http://www.evroprib.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип работы барьеров заключается в преобразовании входных аналоговых сигналов в аналоговые выходные сигналы, при помощи операционного усилителя и пассивных электрических элементов.
Барьеры обеспечивают гальваническую развязку входных, выходных цепей и цепей питания с помощью встроенного трансформатора. В качестве стандартных входных сигналов используются сигналы силы постоянного тока, напряжения постоянного тока, электрического сопротивления от различных датчиков (потенциометров положения и т.п.), термопреобразователей сопротивления с номинальными статическими характеристиками Cu50, Cu100, Pt100, Ni100, термоэлектрических преобразователей со статическими характеристиками J, K, B, R, S, T, N, L, U, I. При работе с термопарами барьеры выполняют линеаризацию характеристик термопар, а также компенсацию температуры «холодного» спая термопары.
Конструктивно барьеры выполнены в корпусе из термостойкого полиамида для установки на DIN-рейку TS-35. Барьеры выпускаются в различных модификациях, представленных в таблице 1, отличающихся метрологическими характеристиками.

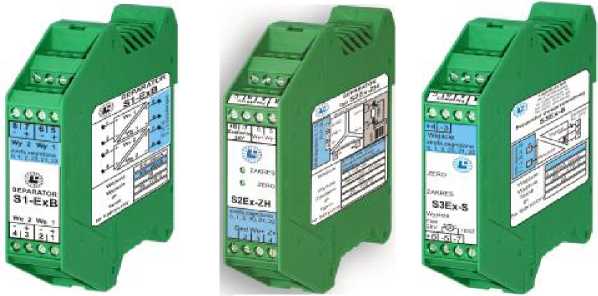

Внешний вид барьеров приведен на рисунке 1. На барьеры не предусмотрено нанесение пломб.

S1 S2Ex S3Ex
Рисунок 1 - Внешний вид барьеров
Взрывозащищенность барьеров S1, S2Ex, S3Ex обеспечивается видом “искробезопасная электрическая цепь”, уровня “ia” по ГОСТ Р МЭК 60079-11-2010, а также выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011.
В комплект поставки входят :
-
- барьеры (модификация и количество барьеров определяется заказом);
-
- руководство по эксплуатации;
-
- методика поверки РТ-МП-3335-551-2016.
барьеров приведены в таблицах 1 - 2.
Таблица 1 - Основные метрологические характеристики барьеров
Модификация барьера |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной относительной погрешности преобразований при температуре окружающего воздуха (22±2) °С, % |
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающей среды на каждый 1°C от номинального диапазона (22±+2 °C) |
1 |
2 |
3 |
4 |
5 |
S1-ExA |
от 0 до 100 мА |
от 0 до 100 мА |
±[0,05+0,05^н/100 Ом)] |
±0,005 |
S1-ExB1 S1-ExB2 S1-ExB3 S1-ExB4 S1-ExB5 |
от 0 до 100 мА |
от 0 до 100 мА |
±[0,05+0,05^н/100 Ом)] |
±0,005 |
S1-ExBH11) S1-ExBH311)) S1-ExBH41) |
от 4 до 20 мА |
от 4 до 20 мА |
±[0,05+0,05-(RH/100 Ом)] |
±0,005 |
S2Ex-Z-XX2) |
от 4 до 20 мА |
от 0 до 20 мА |
±0,2 |
±0,02 |
от 4 до 20 мА | ||||
от 0 до 5 мА | ||||
от 1 до 5 мА | ||||
от 0 до 10 В | ||||
от 0 до 5 В | ||||
от 1 до 5 В | ||||
S2Ex-ZH-XX2) |
от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
±0,02 |
S2Ex-R |
от 1 до 1000 Ом от 0 до 2000 Ом |
от 0 до 20 мА |
±0,2 |
±0,02 |
от 4 до 20 мА | ||||
от 0 до 5 мА | ||||
от 1 до 5 мА | ||||
от 0 до 10 В | ||||
от 0 до 5 В | ||||
от 1 до 5 В | ||||
S2Ex-U |
от 1 мВ до 30 В |
от 4 до 20 мА от 0 до 20 мА от 0 до 5 мА |
±0,1 |
±0,025 |
от 1 мкА до 1 А | ||||
от - 300 мВ до + 300 мВ | ||||
от 0 до 5 В от 0 до 10 В |
±0,2 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
S2Ex-SA |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 1 до 5 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 1 до 5 мА |
±0,1 |
±0,01 |
от 0 до 10 В от 0 до 5 В от 1 до 5 В |
от 0 до 10 В от 0 до 5 В от 1 до 5 В |
±0,2 |
±0,02 | |
S2Ex-SB-XX2) |
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 ±0,2 |
±0,01 ±0,02 |
от 4 до 20 мА |
от 4 до 20 мА | |||
от 0 до 5 мА |
от 0 до 5 мА | |||
от 1 до 5 мА |
от 1 до 5 мА | |||
от 0 до 10 В |
от 0 до 10 В | |||
от 0 до 5 В |
от 0 до 5 В | |||
от 1 до 5 В |
от 1 до 5 В | |||
§2ЕХ-8вн-хх2) |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 |
±0,005 |
S2Ex-F-YY3) |
Амплитуда импульсного сигнала: от 1 мВ до 30 В от 10 мкА до 30 мА Частота: от 1 Гц до 10 кГц |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 1 до 5 мА от 0 до 10 В от 0 до 5 В от 1 до 5 В |
±0,2 |
±0,02 |
S2Ex-TP |
от 1 до 1000 Ом от - 300 мВ до + 300 мВ |
от 4 до 20 мА от 0 до 20 мА от 0 до 10 В |
±0,2 |
±0,005 |
S3Ex-R |
от 1 до 1000 Ом от 0 до 2000 Ом |
от 4 до 20 мА |
±0,1 |
±0,02 |
S3Ex-U |
от 1 мВ до 30 В от 1 мкА до 120 мА |
от 4 до 20 мА |
±0,1 |
±0,025 |
от - 300 мВ до + 300 мВ |
±0,2 | |||
S3Ex-S |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 1 до 5 мА от 0 до 10 В от 0 до 5 В от 1 до 5 В |
от 4 до 20 мА |
±0,2 |
±0,015 |
Примечания
-
1) Барьеры обладают цифровым промышленным протоколом передачи данных HART
-
2) ХХ - входное напряжение барьера
-
3) YY - напряжение дополнительного источника питания
Rн - максимальное сопротивление нагрузки
Таблица 2 - Основные технические характеристики барьеров | ||
Характеристика |
Значение |
Модификация барьера |
1 |
2 |
3 |
Постоянная времени |
0,2 с (стандартно) от 0,001 до 1 с (по запросу) |
все |
Диапазон компенсации температуры холодного спая |
от -20 до +70 °С |
все |
Напряжение питания постоянного тока |
от 20 до 28 В |
все |
Потребляемый ток, не более |
80 мА |
все |
Входное напряжение, не более |
2,5 В |
S1-ExB, S1-ExBH |
28 В |
все кроме S1-ExB, S1-ExBH | |
Выходное напряжение |
определяется при заказе | |
Входное сопротивление:
|
не менее 100 кОм 50 Ом |
все |
Сопротивление нагрузки для выходных сигналов: 0 - 20 мА, 4 - 20 мА 0 - 5 мА, 1 - 5 мА 0 - 5 В, 0 - 10 В, 1 - 5 В |
не более 750 Ом не более 3 кОм не менее 10 кОм |
все |
Напряжение проверки прочности изоляции |
2,5 кВ, 50 Гц |
все |
Условия применения:
|
от 5 до 90 % от -25 до +70 °С |
все |
Температура хранения и транспортирования |
от -30 до +70 °С | |
Степень защиты |
IP20 |
все |
Габаритные размеры (высота х ширина х глубина), мм, не более |
99x22,5x114,5 |
все |
Масса, г, не более |
200 |
все |
