Сведения о средстве измерений: 65075-16 Машины координатно-измерительные

Номер по Госреестру СИ: 65075-16
65075-16 Машины координатно-измерительные
(COORD3)

Назначение средства измерений:
Машины координатно-измерительные COORD3 (далее КИМ) представляют собой стационарные машины портальной конструкции и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей сложной формы.

сертификация программного обеспечения
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Машины координатно-измерительные
Рисунок № 5
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Машины координатно-измерительные
Рисунок № 6
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Машины координатно-измерительные
Рисунок № 7
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Машины координатно-измерительные
Рисунок № 8
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Машины координатно-измерительные
Рисунок № 9
Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Машины координатно-измерительные
Рисунок № 10

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 09.09.2021
Номер записи - 156413
ID в реестре СИ - 378813
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

HERA 10.7.7, HERA 10.7.5, COORD3, мод. ARES NT, COORD3 модификация UNIVERSAL, модель UNIVERSAL 12.9.8, COORD3 UNIVERSAL 12.9.8, COORD3 UNIVERSAL 10.7.7, COORD3 HERA NT 15.9.7, COORD3 HERA 12.9.7, COORD3 HERA 10.7.7, COORD3 ARES NT 5.5.5., COORD3 ARES 7.5.5., COORD3 ARES 7.5.5, COORD3 ARES 10.7.5, COORD3 UNIVERSAL модификации 20.12.10, COORD3, ARES NT 7.7.5, ARES NT 7.5.5, ARES 7.7.5, ARES 7.5.5, ARES 10.7.5,

Производитель

Изготовитель - Фирма "COORD3 S.R.L."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 116
Выдано извещений - 2
Кол-во периодических поверок - 62
Кол-во средств измерений - 18
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 387 дн.

Приказы РСТ, где упоминается данный тип СИ

№1285 от 2016.09.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Машины координатно-измерительные (COORD3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
65075-16 Машины координатно-измерительные (COORD3)
Фирма "COORD3 S.R.L." (ИТАЛИЯ )
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800)
ООО "Лапик" (РОССИЯ г.Саратов)
65075-16 Машины координатно-измерительные (COORD3)
Фирма "COORD3 S.R.L." (ИТАЛИЯ )
69917-17 Машины координатные измерительные (КИМ-1000П)
Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов)
65075-16 Машины координатно-измерительные (COORD3)
Фирма "COORD3 S.R.L." (ИТАЛИЯ )
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( )
Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
65075-16
09.09.2021
Машины координатно-измерительные, COORD3
Фирма "COORD3 S.R.L." (ИТАЛИЯ )
ОТ
1 год

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ПАО "ОДК-УМПО"
(RA.RU.312708)
  • Без модификации
  • UNIVERSAL
  • 20 1 0 20 0 14 0 14
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • ARES 7.7.5
  • 1 1 0 0 1 1 0
    ООО "АДМ-ПРОФ"
    (RA.RU.312508)
  • COORD3 ARES 7.5.5.
  • COORD3 ARES NT 5.5.5.
  • UNIVERSAL 10.7.7
  • COORD3 UNIVERSAL 10.7.7
  • COORD3 UNIVERSAL 12.9.8
  • COORD3 HERA 12.9.7
  • COORD3 ARES 7.5.5
  • COORD3 ARES 10.7.5
  • COORD3 HERA 10.7.7
  • COORD3 HERA NT 15.9.7
  • 12 0 0 0 0 0 0
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311482)
    РСТ
  • COORD3
  • 3 0 0 0 0 0 0
    ИП Дьяченко Алексей Олегович
    (RA.RU.320019)
  • СВУ-15В
  • 1 0 1 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • COORD3 модификация UNIVERSAL, модель UNIVERSAL 12.9.8
  • Universal 12.9.8 с головкой PH20
  • Universal 12.9.8
  • ARES 7.7.5
  • 6 0 5 0 3 0 2
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • COORD3
  • 1 0 0 1 1 0 0
    ООО "АДМ-ПРОФ"
    (RA.RU.312508)
  • HERA 12.9.7
  • UNIVERSAL 20.15.10
  • ARES 7.7.5
  • UNIVERSAL 15.9.8
  • HERA 10.7.5
  • UNIVERSAL 10.7.7
  • HERA 15.9.7
  • HERA 10.7.7
  • ARES 10.7.5
  • ARES 7.5.5
  • UNIVERSAL 12.9.8
  • HERA NT 7.7.7
  • HERA 7.7.7
  • UNIVERSAL 20.12.10
  • HERA NT 12.9.7
  • UNIVERSAL 20.10.9
  • UNIVERSAL 15.12.10
  • ARES NT 7.5.5
  • ARES NT 7.7.5
  • 59 5 3 32 0 30 2 28
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • COORD3, мод. ARES NT
  • 1 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Машина координатно-измерительная COORD3 модификаци
  • Машина координатно-измерительная COORD3 модификация UNIVERSAL 12.9.8
  • Машина координатно-измерительная COORD3 модификация UNIVERSAL 15.9.8
  • Машина координатно-измерительная COORD3 модификация UNIVERSAL 20.12.10
  • 6 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • COORD3, мод. ARES NT
  • 1 0 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • UNIVERSAL 20.12.10
  • Universal 10.7.7
  • HERA 10.7.7
  • 4 1 3 1 4 1 3
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • COORD3 UNIVERSAL модификации 20.12.10
  • 1 0 1 0 1 0 1

    Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Костромской ЦСМ
    Костромская область
    8534 18817
    ФБУ Красноярский ЦСМ
    Красноярский край
    44697 18817
    ФБУ Нижегородский ЦСМ
    Нижегородская область
    25095 18817
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    2985 18817
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    3140 18817

    Программное обеспечение

    КИМ имеют в своем составе различное программное обеспечение (ПО).

    Arco - измерительное программное обеспечение, позволяющее создавать программы измерений, проводить измерения с использованием различной сенсорики, проводить базовый анализ данных и создавать упрощенные отчеты.

    Metrolog XG - измерительное ПО аналогичное по применению Arco, позволяющее проводить анализ данных и создавать отчеты в различных видах.

    Metrolog X4 - аналогичное по применению Metrolog XG, позволяет работать с CAD файлами большого объема.

    TouchDMIS - аналогичное по применению Arco, так же возможна работа с сенсорными экранами и создание упрощенных отчетов.

    Главной защитой ПО является USB-ключ использующий бинарный алгоритм, что позволяет предотвратить неавторизованное использование ПО.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Arco

    Metrolog XG Metrolog X4 TouchDMIS

    Номер версии (идентификационный номер) ПО

    1.X и выше

    12.X и выше

    1.Х и выше

    1.X и выше

    Цифровой идентификатор ПО

    USB-ключ


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую поверхность портала методом наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным COORD3

    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»

    Техническая документация фирмы - изготовителя.

    Поверка

    Поверка

    осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки». Идентификационные данные программного обеспечения КИМ указаны в Руководстве по эксплуатации машин координатноизмерительных COORD3.

    Основное средство поверки:

    меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011. Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Фирма COORD3 S.R.L., Италия
    Адрес: Strada Statale 25, n°3 - 10050 Bruzolo (To) - Italia
    Телефон: +39 011 963 5511; факс: +39 011 963 5566
    Адрес в интернет: www. coord3. com

    Заявитель


    Закрытое Акционерное Общество «Мастер-ФИТ»
    (ЗАО «Мастер-ФИТ»)
    ИНН 7804418658
    Юридический адрес: 192171, г. Санкт-Петербург, ул.Седова 65 лит.А
    Почтовый адрес: 192171, г. Санкт-Петербург, ул.Седова 65
    Телефон: +7 812 336 40 50
    Адрес в Интернет: www.metrologi.ru
    Адрес электронной почты: meritel@metrologi.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийски научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 495 437 55 77; факс: +7 495 437 56 66
    Адрес в Интернет: www.vniims.ru
    Адрес электронной почты: office@vniims.ru

    КИМ состоит из прямоугольной гранитной плиты, на которую установлен подвижной портал с траверсой, несущей измерительную головку. Перемещение портала и траверсы осуществляется на воздушных подшипниках по гранитным направляющим.

    КИМ выпускаются девяти модификаций отличающихся функциональными возможностями, типоразмерами, диапазоном измерений и точностными характеристиками:

    BENCHMARK - модификация КИМ малых размеров, которая устанавливается на стол (рисунок 1).

    ARES и ARES NT - модификации КИМ средних размеров, которые устанавливаются на стол (рисунки 2 и 3). Для этих модификаций возможна установка системы термокомпенсации. Модификация ARES NT аналогична ARES, но обладает более высокой точностью за счет применения специальных материалов портала.

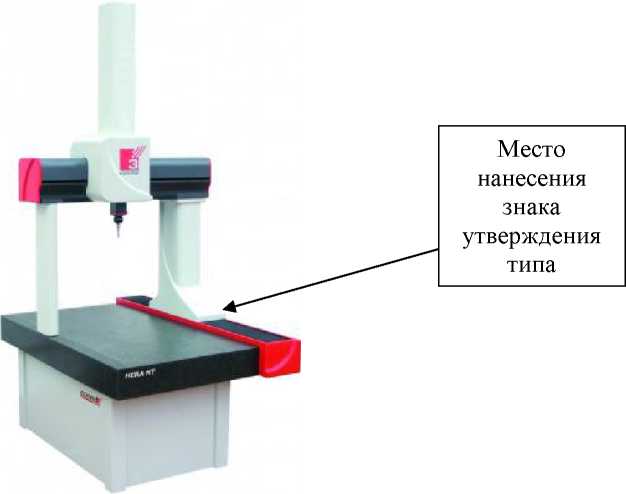

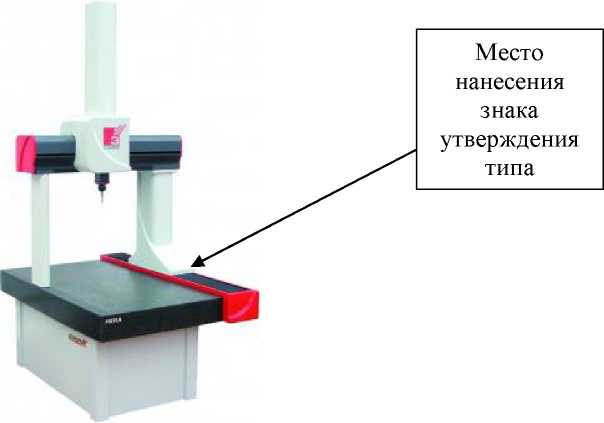

    HERA и HERA NT - модификации КИМ средних размеров повышенной точности по сравнению с модификациями ARES и ARES NT (рисунки 4 и 5). Модификации HERA и HERA NT устанавливаются на специальные опоры и обладают усиленными подшипниками, приводами и пинолью. Модификация HERA NT аналогична HERA, но обладает более высокой точностью за счет применения специальных материалов портала. На данные модификации возможна установка системы термокомпенсации.

    KRONOS и KRONOS NT - модификации КИМ больших размеров, которые устанавливаются на специальные опоры (рисунки 6 и 7). Для этих модификаций возможна установка системы термокомпенсации. Модификация KRONOS NT аналогична KRONOS, но обладает более высокой точностью за счет применения специальных материалов портала.

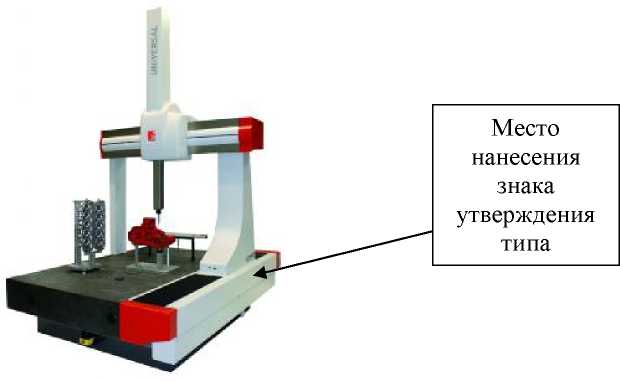

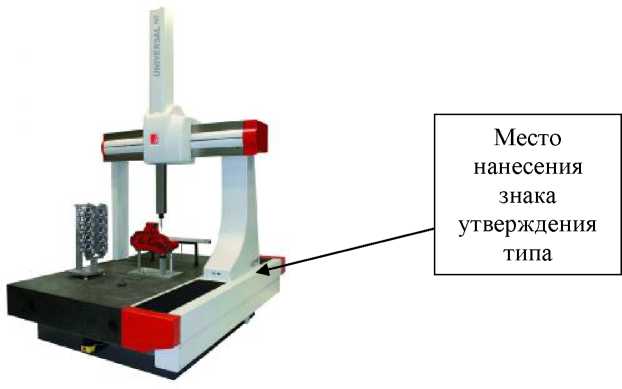

    UNIVERSAL и UNIVERSAL NT - модификации КИМ со специальной формой портала, обеспечивающей более высокую точность по сравнению с другими модификациями (рисунки 8 и 9). Для этих модификаций установлена система термокомпенсации. Модификация UNIVERSAL NT аналогична UNIVERSAL, но обладает более высокой точностью за счет применения специальных материалов портала.

    Измерения на КИМ производятся в ручном и автоматическом режимах. Ручной режим управления машиной осуществляется при помощи пульта управления. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

    Опломбирование корпуса КИМ от несанкционированного доступа не предусмотрено.

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

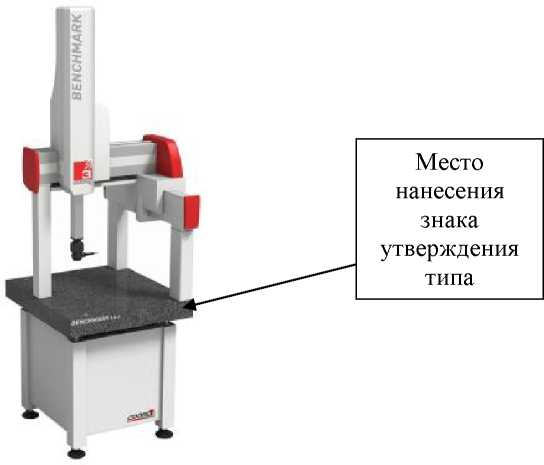

    Рисунок 1 - Общий вид КИМ модификации BENCHMARK

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

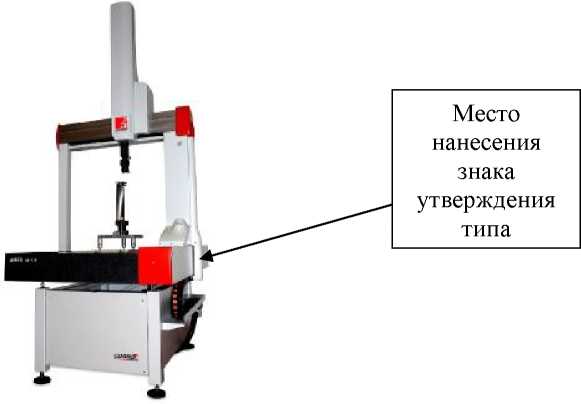

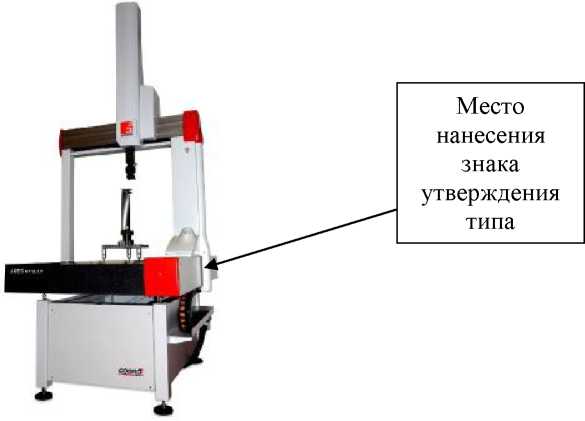

    Рисунок 2 - Общий вид КИМ модификации ARES

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

    Рисунок 3 - Общий вид КИМ модификации ARES NT

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

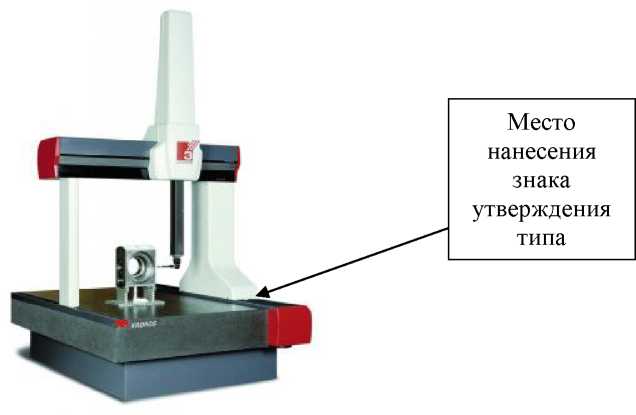

    Рисунок 6 - Общий вид КИМ модификации KRONOS

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru
    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru
    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

    Рисунок 5 - Общий вид КИМ модификации HERA NT

    Рисунок 4 - Общий вид КИМ модификации HERA

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru
    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

    Место

    нанесения знака утверждения типа

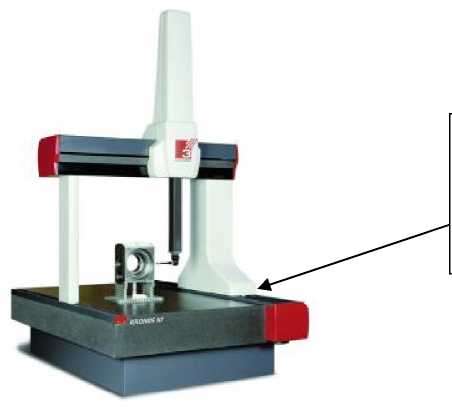

    Рисунок 7 - Общий вид КИМ модификации KRONOS NT

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

    Рисунок 8 - Общий вид КИМ модификации UNIVERSAL

    Внешний вид. Машины координатно-измерительные NORGAU серии NCMM ( ), http://oei-analitika.ru

    Рисунок 9 - Общий вид КИМ модификации UNIVERSAL NT


    представлена в таблице 21. Таблица 21 -

    Наименование

    Количество

    Примечание

    Машина координатно-измерительная COORD3

    1 шт.

    Шкаф управления

    1 шт.

    Пульт управления

    1 шт.

    Магазин сменных щупов и головок

    1 шт.

    По заказу

    Приспособления для закрепления измеряемой детали

    1 компл.

    По заказу

    Руководство по эксплуатации

    1 экз.


    КИМ представлены в таблицах 2-19.

    Таблица 2 - Метрологические характеристики КИМ модификации BENCHMARK

    Модель

    Верхний предел диапазона измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    X

    Y

    Z

    Головка

    PH10M

    или

    PH20; датчик TP20

    Головка PH10M; датчик TP200

    Датчик

    TPC3;

    или Головка MH20i с датчиком

    TP20

    Головка PH10M или PH20; датчик TP20

    Головка PH10M; датчик TP200

    Датчик TPC3; или Головка MH20i с датчиком TP20

    BENCHMARK 5.4.4

    500

    400

    440

    ±2,5

    ±2,3

    ±3,0

    ±(2,5+3,0-L/1000)

    ±(2,3+3,0-L/1000)

    ±(3,0+3,3Ъ/1000)

    BENCHMARK 6.5.4

    600

    500

    440

    ±2,7

    ±2,5

    ±3,2

    ±(2,7+3,0Ъ/1000)

    ±(2,5+3,0-L/1000)

    ±(3,2+3,3-L/1000)

    Таблица 3 - Технические характеристики КИМ модификации BENCHMARK

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина

    Ширина

    Высота

    BENCHMARK 5.4.4

    929

    888

    2411

    300

    BENCHMARK 6.5.4

    1044

    1018

    2411

    390

    Модель

    Верхний предел диапазона измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    X*

    Y

    Z

    Головка

    PH10M или PH20; датчик TP20

    Головка

    PH10M;

    датчик

    TP200

    Головка

    PH10M;

    датчик SP25M

    Головка

    PH10M или PH20; датчик TP20

    Головка PH10M; датчик TP200

    Головка PH10M; датчик SP25M

    ARES X.5.5

    где Х от 5 до 20, с шагом 1

    от 500 до 2000

    500

    500

    ±2,2

    ±2,0

    ±2,0

    ±(2,2+3,3-L/1000)

    ±(2,0+3,3-L/1000)

    ±(2,0+3,3-L/1000)

    ARES X.7.5

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    650

    500

    ±2,5

    ±2,3

    ±2,3

    ±(2,5+3,3-L/1000)

    ±(2,3+3,3-L/1000)

    ±(2,3+3,3-L/1000)

    Примечание: * - с шагом 100 мм

    Таблица 5 - Технические характеристики КИМ модификации ARES

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    ARES X.5.5

    где Х от 5 до 20, с шагом 1

    от 1180 до 2680

    1015

    2393

    от 470 до 1800

    ARES X.7.5

    где Х от 7 до 20, с шагом 1

    от 1380 до 2680

    1160

    2429

    от 775 до 2000

    Примечание: * - с шагом 100 мм

    Модель

    Верхний предел диапазона измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    X*

    Y

    Z

    Головка

    PH10M или PH20; датчик TP20

    Головка

    PH10M; датчик TP200

    Головка

    PH10M;

    датчик

    SP25M

    Головка PH10M или

    PH20; датчик TP20

    Головка PH10M; датчик TP200

    Головка PH10M; датчик SP25M

    ARES NT X.5.5

    где Х от 5 до 20, с шагом 1

    от 500 до 2000

    500

    500

    ±2,0

    ±1,8

    ±1,8

    ±(2,0+3,0Ъ/1000)

    ±(1,8+3,0-L/1000)

    ±(1,8+3,0-L/1000)

    ARES NT Х.7.5

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    650

    500

    ±2,1

    ±1,9

    ±1,9

    ±(2,1+3,0-L/1000)

    ±(1,9+3,0-L/1000)

    ±(1,9+3,0-L/1000)

    ARES NT Х.7.7

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    650

    700

    ±2,5

    ±2,3

    ±2,3

    ±(2,5+3,3-L/1000)

    ±(2,3+3,3-L/1000)

    ±(2,3+3,3-L/1000)

    ARES NT Х.9.7

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    880

    700

    ±2,9

    ±2,5

    ±2,5

    ±(2,9+3,3Ъ/1000)

    ±(2,5+3,3-L/1000)

    ±(2,5+3,3-L/1000)

    Примечание: * - с шагом 100 мм

    Таблица 7 - Технические характеристики КИМ модификации ARES NT

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    ARES NT Х.5.5

    где Х от 5 до 20, с шагом 1

    от 1180 до 2680

    1015

    2393

    от 470 до 1800

    ARES NT Х.7.5

    где Х от 7 до 20, с шагом 1

    от 1380 до 2680

    1160

    2429

    от 775 до 2000

    ARES NT Х.7.7

    где Х от 7 до 20, с шагом 1

    от 1380 до 2680

    1160

    2734

    от 800 до 2100

    ARES NT Х.9.7

    где Х от 10 до 20, с шагом 1

    от 1680 до 2680

    1600

    2800

    от 1000 до 3000

    Примечание: * - с шагом 100 мм

    Модель

    Верхний предел диапазона измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм) мкм

    X*

    Y

    Z

    Головка

    PH10M или MQ или

    PH20; датчик TP20

    Головка

    PH10M или MQ;

    датчик

    TP200

    Головка

    PH10M или MQ; датчик SP25M; или система REVO

    Головка PH10M или MQ или PH20; датчик TP20

    Головка PH10M или MQ; датчик

    TP200

    Головка PH10M или MQ; датчик SP25M; или система REVO

    HERA Х.7.5

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    700

    500

    ±2,2

    ±1,9

    ±1,9

    ±(2,0+3,0Ъ/1000)

    ±(1,8+3,0-L/1000)

    ±(1,8+3,0-L/1000)

    HERA Х.7.7

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    700

    650

    ±2,3

    ±2,0

    ±2,0

    ±(2,2+3,0-L/1000)

    ±(2,0+3,0Ъ/1000)

    ±(2,0+3,0Ъ/1000)

    HERA Х.9.7

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    850

    700

    ±2,5

    ±2,2

    ±2,0

    ±(2,5+3,0-L/1000)

    ±(2,2+3,0-L/1000)

    ±(2,0+3,0Ъ/1000)

    HERA Х.10.9

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    1000

    850

    ±3,0

    ±2,8

    ±2,5

    ±(3,0+3,2-L/1000)

    ±(2,8+3,2-L/1000)

    ±(2,5+3,2-L/1000)

    Примечание: * - с шагом 100 мм

    Таблица 9 - Технические характеристики КИМ модификации HERA

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    HERA Х.7.5

    где Х от 7 до 20, с шагом 1

    от 1480 до 2780

    1295

    2614

    от 840 до 2800

    HERA Х.7.7

    где Х от 7 до 20, с шагом 1

    от 1480 до 2780

    1295

    2914

    от 860 до 3000

    HERA Х.9.7

    где Х от 10 до 20, с шагом 1

    от 1870 до 2920

    1495

    2795

    от 1000 до 3200

    HERA Х.10.9

    где Х от 10 до 20, с шагом 1

    от 1870 до 2920

    1645

    3195

    от 1200 до 3600

    Примечание: * - с шагом 100 мм

    Модель

    Верхний предел измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм) мкм

    X*

    Y

    Z

    Головка

    PH10M или MQ или

    PH20; датчик TP20

    Головка

    PH10M

    или

    MQ; датчик TP200

    Головка

    PH10M или MQ; датчик

    SP25M или

    SP80; или система

    REVO

    Головка PH10M или PH20; датчик TP20

    Головка PH10M; датчик TP200

    Головка PH10M или MQ; датчик SP25M или SP80; или система REVO

    HERA NT Х.7.5

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    700

    500

    ±2,1

    ±1,7

    ±1,7

    ±(1,9+3,0-L/1000)

    ±(1,7+3,0Ъ/1000)

    ±(1,5+3,0-L/1000)

    HERA NT Х.7.7

    где Х от 7 до 20, с шагом 1

    от 700 до 2000

    700

    650

    ±2,2

    ±1,7

    ±1,7

    ±(2,0+3,0Ъ/1000)

    ±(1,7+3,0Ъ/1000)

    ±(1,5+3,0-L/1000)

    HERA NT 12.9.7, с шагом 1

    1200

    900

    650

    ±2,2

    ±1,9

    ±1,9

    ±(2,2+3,0Ъ/1000)

    ±(1,9+3,0Ъ/1000)

    ±(1,9+3,0-L/1000)

    Примечание: * - с шагом 100 мм

    Таблица 11 - Технические характеристики КИМ модификации HERA NT

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    HERA NT Х.7.5

    где Х от 7 до 20, с шагом 1

    от 1480 до 2780

    1295

    2614

    от 840 до 2800

    HERA NT Х.7.7

    где Х от 7 до 20, с шагом 1

    от 1480 до 2780

    1295

    2914

    от 860 до 3200

    HERA NT 12.9.7, с шагом 1

    2070

    1495

    2795

    1750

    Примечание: * - с шагом 100 мм

    Модель

    Верхний предел измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм) мкм

    X*

    Y

    Z

    Головка PH10M или MQ или PH20;

    датчик

    TP20

    Головка

    PH10M

    или

    MQ;

    датчик TP200

    Головка

    PH10M или MQ; датчик SP25M; или система

    REVO

    Головка PH10M или MQ или PH20;

    датчик TP20

    Головка PH10M или MQ; датчик

    TP200

    Головка PH10M или MQ; датчик

    SP25M; или система REVO

    Kronos Х.13.10

    где Х от 20 до 50, с шагом 1

    от 2000 до 5000

    1300

    1000

    ±3,7

    ±3,5

    ±3,3

    ±(3,7+4,0Ъ/1000)

    ±(3,5+4,0Ъ/1000)

    ±(3,3+4,0Ъ/1000)

    Kronos Х.15.13

    где Х от 20 до 50, с шагом 1

    от 2000 до 5000

    1500

    1300

    ±5,0

    ±4,5

    ±4,0

    ±(5,0+4,0Ъ/1000)

    ±(4,5+4,0-L/1000)

    ±(4,0+4,0Ъ/1000)

    Kronos Х.20.15

    где Х от 20 до 50, с шагом 1

    от 2000 до 5000

    2000

    1500

    ±6,5

    ±5,5

    ±5,2

    ±(6,5+5,0Ъ/1000)

    ±(5,5+5,0-L/1000)

    ±(5,2+5,0-L/1000)

    Kronos 20.13.18

    2000

    1300

    1800

    ±6,0

    ±5,5

    ±5,5

    ±(6,0+5,0Ъ/1000)

    ±(5,5+5,0-L/1000)

    ±(5,5+5,0-L/1000)

    Примечание: * - с шагом 100 мм

    Таблица 13 - Технические характеристики КИМ модификации KRONOS

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    Kronos Х.13.10

    где Х от 20 до 50, с шагом 1

    от 3930 до 6930

    2154

    3560

    от 4200 до 19000

    Kronos Х.15.13

    где Х от 20 до 50, с шагом 1

    от 3930 до 6930

    2354

    4160

    от 4770 до 20000

    Kronos Х.20.15

    где Х от 20 до 50, с шагом 1

    от 3930 до 6930

    2898

    4512

    от 9000 до 21000

    Kronos 20.13.18

    3630

    2157

    5219

    6400

    Примечание: * - с шагом 100 мм

    Модель

    Верхний предел измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    X*

    Y

    Z

    Головка

    PH10M или MQ

    или

    PH20; датчик

    TP20

    Головка

    PH10M

    или

    MQ;

    датчик

    TP200

    Головка

    PH10M или MQ;

    датчик

    SP25M или SP80;

    или

    система

    REVO

    Головка PH10M или MQ или PH20; датчик TP20

    Головка PH10M или MQ; датчик

    TP200

    Головка PH10M или MQ; датчик SP25M или SP80; или система REVO

    Kronos NT Х.13.10

    где Х от 20 до 50, с шагом 1

    от 2000 до 5000

    1300

    1000

    ±3,0

    ±2,8

    ±2,5

    ±(3,0+3,5-L/1000)

    ±(2,8+3,5-L/1000)

    ±(2,5+3,5-L/1000)

    Kronos NT Х.15.13

    где Х от 20 до 50, с шагом 1

    от 2000 до 5000

    1500

    1300

    ±3,5

    ±3,3

    ±3,2

    ±(3,5+3,5-L/1000)

    ±(3,3+3,5-L/1000)

    ±(3,2+3,5-L/1000)

    Kronos NT Х.20.15

    где Х от 20 до 50, с шагом 1

    от 2000 до 5000

    2000

    1500

    ±4,0

    ±3,8

    ±3,6

    ±(4,0+4,0Ъ/1000)

    ±(3,8+4,0Ъ/1000)

    ±(3,6+4,0Ъ/1000)

    Kronos NT 35.10.10

    3500

    1000

    1000

    ±2,5

    ±2,4

    ±2,4

    ±(2,5+3,3-L/1000)

    ±(2,4+3,3-L/1000)

    ±(2,4+3,3-L/1000)

    Примечание: * - с шагом 100 мм

    Таблица 15 - Технические характеристики КИМ модификации KRONOS NT

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    Kronos NT Х.13.10

    где Х от 20 до 50, с шагом 1

    от 3930 до 6930

    2154

    3560

    От 4200 до 19000

    Kronos NT Х.15.13

    где Х от 20 до 50, с шагом 1

    от 3930 до 6930

    2354

    4160

    От 4770 до 20000

    Kronos NT Х.20.15

    где Х от 20 до 50, с шагом 1

    от 3930 до 6930

    2898

    4512

    от 9000 до 22000

    Kronos NT 35.10.10

    5470

    1889

    3583

    9950

    Примечание: * - с шагом 100 мм

    Модель

    Верхний предел измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    X*

    Y

    Z

    Головка

    PH10M или MQ

    или PH20; датчик TP20

    Головка

    PH10M

    или

    MQ;

    датчик

    TP200

    Головка

    PH10M или MQ; датчик SP25M; или система REVO

    Головка PH10M или PH20 или MQ;

    датчик TP20

    Головка PH10M или MQ; датчик

    TP200

    Головка PH10M или

    MQ; датчик SP25M; или система REVO

    UNIVERSAL Х.7.7

    где Х от 7 до 15, с шагом 1

    от 700 до 1500

    700

    700

    ±2,0

    ±1,8

    ±1,7

    ±(1,9+3,0-L/1000)

    ±(1,8+3,0-L/1000)

    ±(1,5+3,0-L/1000)

    UNIVERSAL Х.9.8

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    900

    800

    ±2,0

    ±1,8

    ±1,7

    ±(1,9+3,0-L/1000)

    ±(1,8+3,0-L/1000)

    ±(1,5+3,0-L/1000)

    UNIVERSAL Х.10.8

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    1000

    800

    ±2,1

    ±1,9

    ±1,7

    ±(2,0+3,0Ъ/1000)

    ±(1,9+3,0-L/1000)

    ±(1,7+3,0-L/1000)

    UNIVERSAL Х.10.9

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    1000

    900

    ±2,2

    ±2,0

    ±1,9

    ±(2,2+3,0-L/1000)

    ±(2,0+3,0Ъ/1000)

    ±(1,9+3,0-L/1000)

    UNIVERSAL Х.10.10

    где Х от 10 до 20, с шагом 1

    от 1000 до 2000

    1000

    1000

    ±2,7

    ±2,4

    ±2,4

    ±(2,5+3,0-L/1000)

    ±(2,4+3,0Ъ/1000)

    ±(2,4+3,0Ъ/1000)

    UNIVERSAL Х.12.10

    где Х от 15 до 25, с шагом 1

    от 1500 до 2500

    1200

    1000

    ±2,7

    ±2,5

    ±2,4

    ±(2,7+3,0Ъ/1000)

    ±(2,5+3,0-L/1000)

    ±(2,4+3,0Ъ/1000)

    UNIVERSAL Х.15.10

    где Х от 15 до 50, с шагом 1

    от 1500 до 5000

    1500

    1000

    ±2,8

    ±2,6

    ±2,5

    ±(2,8+3,5-L/1000)

    ±(2,6+3,5-L/1000)

    ±(2,5+3,5-L/1000)

    UNIVERSAL Х.15.13

    где Х от 15 до 50, с шагом 1

    от 1500 до 5000

    1500

    1300

    ±3,5

    ±3,0

    ±3,0

    ±(3,5+3,5-L/1000)

    ±(3,0+3,5-L/1000)

    ±(3,0+3,5-L/1000)

    Примечание: * - с шагом 100 мм

    Модель

    Габаритные размеры, мм, не более

    Масса, кг, не более

    Длина*

    Ширина

    Высота

    UNIVERSAL Х.7.7

    где Х от 7 до 15, с шагом 1

    от 1952 до 2652

    1324

    2843

    от 1000 до 2000

    UNIVERSAL Х.9.8

    где Х от 10 до 20, с шагом 1

    от 2152 до 3152

    1524

    3073

    от 1800 до 2900

    UNIVERSAL Х.10.8

    где Х от 10 до 20, с шагом 1

    от 2152 до 3152

    1624

    3073

    от 2000 до 3100

    UNIVERSAL Х.10.9

    где Х от 10 до 20, с шагом 1

    от 2332 до 3332

    1737

    3339

    от 2200 до 3900

    UNIVERSAL Х.10.10

    где Х от 10 до 20, с шагом 1

    от 2332 до 3332

    1737

    3539

    от 2300 до 4000

    UNIVERSAL Х.12.10

    где Х от 15 до 25, с шагом 1

    от 2832 до 3832

    1937

    3539

    от 3730 до 6300

    UNIVERSAL Х.15.10

    где Х от 15 до 50, с шагом 1

    от 2832 до 6332

    2237

    3539

    от 5800 до 20000

    UNIVERSAL Х.15.13

    где Х от 15 до 50, с шагом 1

    от 2832 до 6332

    2237

    4139

    от 6000 до 22000

    Примечание: * - с шагом 100 мм

    Таблица 18 - Метрологические характеристики КИ

    М модификации UNIVERSAL N

    ГГ

    Модель

    Верхний предел измерений линейных размеров по оси, мм, не более

    Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    X*

    Y

    Z

    Головка

    PH10M или MQ или

    PH20; датчик

    TP20

    Головка

    PH10M

    или

    MQ;

    датчик

    TP200

    Головка

    PH10M или MQ; датчик SP25M или SP80; или система

    REVO

    Головка PH10M или MQ или PH20; датчик TP20

    Головка PH10M или MQ; датчик TP200

    Головка PH10M или

    MQ;

    датчик SP25M или SP80; или система REVO

    UNIVERSAL NT Х.10.9

    где Х от 10 до 20, с шагом 1

    от 1000

    до 2000

    1000

    900

    ±2,1

    ±2,0

    ±2,0

    ±(2,1+3,0-L/1000)

    ±(2,0+3,0Ъ/1000)

    ±(1,8+3,0-L/1000)

    UNIVERSAL NT Х .10.10

    где Х от 10 до 20, с шагом 1

    от 1000

    до 2000

    1000

    1000

    ±2,2

    ±2,0

    ±2,0

    ±(2,2+3,0Ъ/1000)

    ±(2,0+3,0Ъ/1000)

    ±(1,8+3,0-L/1000)

    UNIVERSAL NT Х.12.10

    где Х от 15 до 25, с шагом 1

    от 1500

    до 2500

    1200

    1000

    ±2,4

    ±2,3

    ±2,0

    ±(2,4+3,0Ъ/1000)

    ±(2,3+3,0Ъ/1000)

    ±(2,0+3,0Ъ/1000)

    UNIVERSAL NT Х.15.10

    где Х от 15 до 50, с шагом 1

    от 1500

    до 5000

    1500

    1000

    ±2,5

    ±2,4

    ±2,3

    ±(2,5+3,5Ъ/1000)

    ±(2,4+3,5Ъ/1000)

    ±(2,3+3,5Ъ/1000)

    UNIVERSAL NT Х.15.13

    где Х от 15 до 50, с шагом 1

    от 1500

    до 5000

    1500

    1300

    ±2,9

    ±2,7

    ±2,6

    ±(2,9+3,0Ъ/1000)

    ±(2,7+3,0Ъ/1000)

    ±(2,6+3,0Ъ/1000)

    UNIVERSAL NT Х.20.15 где Х от 15 до 50, с шагом 1

    от 2000 до 5000

    2000

    1500

    ±4,0

    ±3,5

    ±3,5

    ±(4,0+3,5Ъ/1000)

    ±(3,5+3,5Ъ/1000)

    ±(3,5+3,5Ъ/1000)

    Примечание: * - с шагом 100 мм

    Модель

    Габаритные размеры, мм, не более

    Пределы допускаемой абсолютной погрешности объемных измерений MPEe (L - в мм), мкм

    Длина*

    Ширина

    Высота

    UNIVERSAL NT Х.10.9

    где Х от 10 до 20, с шагом 1

    от 2332 до 3332

    1737

    3339

    от 2200 до 3900

    UNIVERSAL NT Х .10.10

    где Х от 10 до 20, с шагом 1

    от 2332 до 3332

    1737

    3539

    от 2300 до 4000

    UNIVERSAL NT Х.12.10

    где Х от 15 до 25, с шагом 1

    от 2832 до 3832

    1937

    3539

    от 3730 до 6300

    UNIVERSAL NT Х.15.10

    где Х от 15 до 50, с шагом 1

    от 2832 до 6332

    2237

    3539

    от 5800 до 20000

    UNIVERSAL NT Х.15.13

    где Х от 15 до 50, с шагом 1

    от 2832 до 6332

    2237

    4139

    от 6000 до 22000

    UNIVERSAL NT Х.20.15 где Х от 20 до 50, с шагом 1

    от 3332 до 6332

    2737

    4539

    От 9000 до 25000

    Примечание: * - с шагом 100 мм

    Условия эксплуатации и общие технические характеристики КИМ представлены в таблице 20.

    Таблица 20 - Условия эксплуатации и общие технические характеристики КИМ

    Давление сжатого воздуха в системе, МПа, не менее:

    • - для КИМ с диапазоном измерений по X от 0 до 3000 мм

    • - для КИМ с диапазоном измерений по X от 3000 мм

    0,42

    0,5

    Потребление воздуха, л/мин

    от 90 до 300

    Температура окружающей среды, °C

    от +18 до +22

    Максимальный временной температурный градиент - в течение 1 часа, °С/ч

    1

    - в течение 24 часов, °С/24ч

    2

    Максимальный линейный температурный градиент, °С/м

    0,5

    Относительная влажность, %, без конденсата

    от 40 до 80

    Параметры электрического питания: - напряжение переменного тока, В

    220±10%

    - частота переменного тока, Гц

    50/60


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
