Сведения о средстве измерений: 64840-16 Трансформаторы тока

Номер по Госреестру СИ: 64840-16
64840-16 Трансформаторы тока
(ТФНД-220)

Назначение средства измерений:
Трансформаторы тока ТФНД предназначены для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 156142
ID в реестре СИ - 378542
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ТФНД-220, Нет модификации, Без модификации,

Производитель

Изготовитель - ПО "Электроаппарат"
Страна - РОССИЯ
Населенный пункт - г. Ленинград
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1972
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№650 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2655 от 2024.11.05 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1242 от 2016.08.31 Об утверждении типов средств измерений

№2604 от 2021.11.19 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (ТФНД-220)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ПО "Электроаппарат"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64840-16

 Трансформаторы тока, ТФНД-220
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
64841-16

 Трансформаторы тока, ТФНД
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
68631-17

 Трансформаторы тока, ТВ
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
68636-17

 Трансформаторы тока, ТВ-220
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
68641-17

 Трансформаторы тока, ТПШФ-10
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
68642-17

 Трансформаторы тока, ТФНД
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
69715-17

 Трансформаторы тока, ТВ-220/25
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
4 года
8697-87

 Весы бытовые циферблатные, ВБЦ-10 (9104ВПБ-10)
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		1 год (ГОСТ 8.002-71)
75603-19

 Трансформаторы тока, ТФНД-110
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
МП 		4 года
78230-20

 Трансформаторы тока, ТФНД-220
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
МП 		4 года
78693-20

 Трансформаторы тока, ТШЛ20Б-IIУ3
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
МП 		4 года
83533-21

 Трансформаторы тока, ТФНД
ПО "Электроаппарат" (РОССИЯ г. Ленинград ) 		ОТ
МП 		4 года
Отчет - MI_13 Межповерочные интервалы конкретного типа средства измерений

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТФНД-220)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АСТРАХАНСКИЙ ЦСМ"
(RA.RU.311475)		 РСТ
  • ТФНД-220
    		•  3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  		• 3 0 0 0 0 0 0
    ФБУ «Приморский ЦСМ»
    (RA.RU.311500)    		 РСТ
  • ТФНД-220
    		•  9 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Без модификации
    		•  5 0 5 0 5 0 5
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)    		 РСТ
  • Нет модификации
  • ТФНД-220
    		•  6 3 0 6 0 6 0 6

    Стоимость поверки Трансформаторы тока (ТФНД-220)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносят на титульный лист паспорта методом печати.

    Лист № 3 Всего листов 3

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений с помощью трансформаторов тока ТФНД-220 указаны в паспорте.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220

    ГОСТ 7746 ГСИ. Трансформаторы тока. Общие технические условия. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

    Поверка

    Поверка осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

    Основные средства поверки:

    • - Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 2700704);

    • - Прибор сравнения КНТ-03 (Госреестр № 24719-03).


    Изготовитель


    ПО «Электроаппарат», г. Санкт-Петербург.
    Адрес: г. Санкт-Петербург, В.О., 24-я линия, 3-7.

    Заявитель


    Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ” (ООО "ИЦ ЭАК")
    Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4.
    Тел.: +7 (495) 620-08-38.
    Факс: + 7 (495) 620-08-48.
    E-mail: eaudit@ackye.ru
    http://www.ackye.ru/

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Тел: (495) 544-00-00

    Принцип действия трансформаторов тока ТФНД-220 основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы тока ТФНД-220 изготовлены в период с 1965 г. по 1972 г. (далее -трансформаторы). Являются однофазными трансформаторами, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.

    Крепление фарфоровой покрышки к основанию механическое.

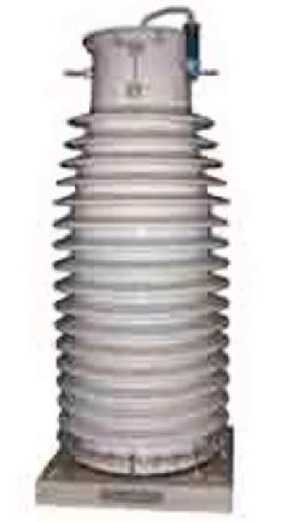

    Общий вид трансформаторов тока ТФНД-220 показан на рисунке 1.

    Внешний вид. Трансформаторы тока (ТФНД-220), http://oei-analitika.ru

    Рисунок 1 - Фотографии общего вида трансформаторов тока ТФНД-220.


    В комплект поставки входят:

    • 1. Трансформаторы тока ТФНД-220 (заводские номера 945, 972, 944, 3715, 3716, 3714, 581, 579, 605, 553, 606) - 11 шт.;

    • 2. Трансформаторы тока ТФНД-220 IV (заводские номера 92, 115, 411, 281, 232, 5221) - 6 шт.;

    • 4. Паспорт на трансформаторы тока ТФНД-220 - 11 экз.;

    • 5. Паспорт на трансформаторы тока ТФНД-220 IV - 6 экз.


    Основные метрологические и технические характеристики трансформаторов тока

    ТФНД-220 приведены в таблице 1.

    Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТФНД-220

    Параметр

    Значение

    Тип трансформатора

    ТФНД-220

    ТФНД-220

    ТФНД-220

    Номинальное напряжение, кВ

    220

    220

    220

    Заводской номер

    945, 972, 944, 605,

    553, 606

    581, 579

    3715, 3716, 3714

    Номинальный первичный ток 11ном., А                                          '

    2000

    1000

    1200

    Номинальный вторичный ток 12ном., А

    1

    5

    1

    Класс точности обмоток для измерения

    0,5

    0,5

    0,5

    Номинальные вторичные нагрузки обмотки для цепей измерения Slimi., ВА.

    30

    20

    30

    Номинальная частота Тном., Гц

    50

    50

    50

    Номинальный коэффициент безопасности приборов, КБном

    5

    5

    5

    Температура окружающего воздуха, ° С

    от -40 до +40

    от -40 до +40

    от -40 до +40

    Относительная влажность воздуха,

    %

    95

    95

    95

    Окончание таблицы 1

    Параметр

    Значение

    Тип трансформатора

    ТФНД-220 IV

    ТФНД-220 IV

    Номинальное напряжение, кВ

    220

    220

    Заводской номер

    92, 115, 411, 281, 232

    5221

    Номинальный первичный ток 11ном., А

    1000

    1000

    Номинальный вторичный ток 12ном., А

    5

    5

    Класс точности обмоток для измерения

    0,5

    0,5

    Номинальные вторичные нагрузки обмотки для цепей измерения 8ном., В-А

    30

    20

    Номинальная частота £ном., Гц

    50

    50

    Номинальный коэффициент безопасности приборов, КБном

    5

    5

    Температура окружающего воздуха, ° С

    от -40 до +40

    от -40 до +40

    Относительная влажность воздуха, %

    95

    95
