Номер по Госреестру СИ: 64830-16
64830-16 Преобразователи давления и температуры
(XPQG)
Назначение средства измерений:
Преобразователи давления и температуры серии XPQG, модификации XPQG - 10, XPQG - 16, XPQG - 25 (далее - преобразователи) предназначены для измерений давления и температуры среды контактным способом при полном погружении в нефтяных, газоконденсатных и других скважинах, в том числе при долговременном мониторинге
параметров процесса нефте- и газодобычи, в составе информационно- измерительных систем.
Внешний вид.
Преобразователи давления и температуры
Рисунок № 1
Общие сведения
Дата публикации - 12.08.2021
Срок свидетельства - 26.08.2026
Номер записи - 156134
ID в реестре СИ - 378534
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 15 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии XPQG, модификации XPQG-16, серии XPQG, модификации XPQG-10, XPQG-10, XPQG - 16,
Производитель
Изготовитель - Компания "Schlumberger Riboud Product Center"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 100
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 67
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 5477 дн.
Приказы РСТ, где упоминается данный тип СИ
№1194 от 2016.08.26 Об утверждении типов средств измерений
№1695 от 2021.08.09 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Преобразователи давления и температуры (XPQG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64830-16 Преобразователи давления и температуры (XPQG) Компания "Schlumberger Riboud Product Center" (ФРАНЦИЯ ) |
66154-16 Анализаторы жидкости (РОСА-1101) ООО "Сервисный центр "Ормет" (РОССИЯ г.Екатеринбург) |
|
64830-16 Преобразователи давления и температуры (XPQG) Компания "Schlumberger Riboud Product Center" (ФРАНЦИЯ ) |
81852-21 Термоманометры погружные КВСМ-1 (КВСМ-1) Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс") (РОССИЯ г. Екатеринбург) |
|
64830-16 Преобразователи давления и температуры (XPQG) Компания "Schlumberger Riboud Product Center" (ФРАНЦИЯ ) |
66223-16 Комплексы измерительные внутрискважинного мониторинга (КВСМ-1-К) ЗАО "Геоптикс" (РОССИЯ г.Екатеринбург) |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Комплексы измерительные внутрискважинного мониторинга (КВСМ-1-К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 66 | 11 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительные внутрискважинного мониторинга (КВСМ-1-К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
6630 | 6630 |
Программное обеспечение
Преобразователь функционирует под управлением специального программного обеспечения встроенного микропроцессора. Программное обеспечение осуществляет функции: диагностики состояния преобразователя, управления процессом измерений, преобразования частотных сигналов, эквивалентных измеряемым значениям давления и температуры в цифровой код и реализации обмена с внешними устройствами сбора информации через последовательный асинхронный интерфейс (набор передаваемых данных преобразователем включает измеренные значения давления и температуры, адрес и состояние преобразователя).
Встроенное ПО преобразователя не имеет внешнего доступа. Конструкция преобразователя исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Также имеется ПО StarView, устанавливаемое на компьютер, для электронных панелей ARCONN WELLWATCHER NG/ SOLOCONN WELLWATCHER NG, к которым подключены преобразователи серии XPQG. Автономное ПО StarView осуществляет функции сбора, хранения и представления измерительной информации в виде таблиц.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
XPQG XX Firmware |
StarView |
|
Номер версии (идентификационный номер) ПО |
1.7 и выше |
3.900r17 и выше |
|
Цифровой идентификатор ПО |
недоступен |
- |
XX - 10; 16; 25
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Преобразователи давления и температуры серии XPQG».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления и температуры серии XPQG
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация компании «Schlumberger Riboud Product Center», Франция.
Поверка
Поверкаосуществляется по документу МП 2411- 0133 - 2016 «Преобразователи давления и температуры серии XPQG. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 июня 2016 г.
Эталоны, применяемые при поверке:
- Грузопоршневые манометры СРВ 5000-НР и СРВ 5000-Н, регистрационный номер 33079-08;
- термометры сопротивления эталонные ЭТС- 100 3- го разряда по ГОСТ 8.558-2009, диапазон измерений температуры от минус 200 до плюс 419,517 °С, регистрационный номер 19916-00; -5
-
- преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1xW5xRU3Mep] Ом; ±[0,0005 + 5 х10-5 хиизмер] мВ, регистрационный номер 23245-08;
-
- водяной термостат VT-12, диапазон воспроизведения температуры от 15 до 95 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С, регистрационный номер 18669-99;
-
- термостат жидкостный 814 фирмы «ISOTECH», диапазон от минус 80 до плюс 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали, не более 0,02 °С, регистрационный номер 20510-06;
-
- масляный термостат ТР-1 М, диапазон воспроизведения температуры от 40 до 200 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С; регистрационный номер 24473-08.
Знак поверки наносится на свидетельство о поверки.
Изготовитель
Компания «Schlumberger Riboud Product Center», Франция Адрес: Etudes et Productions Schlumberger, 1, Rue Becquerel - 92140 - Clamart CEDEX, FranceТел./факс +33145372165
Заявитель
Представительство компании «Шлюмберже Лоджелко Инк.» в Москве
Юр. адрес 125171, Москва, Ленинградское шоссе, 16а, стр. 3
Тел. (495) 935-82-00, факс (495) 935-87-80
ИНН 9909012867
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия преобразователя при измерении давления заключается в измерении резонансной частоты кварцевого резонатора, являющейся функцией воздействующего на резонатор давления. Функция преобразования является температурно-зависимой. Для корректировки температурной зависимости используются результаты измерения температуры, полученные с помощью второго кварцевого резонатора, резонансная частота которого является функцией температуры. Резонансные частоты обоих резонаторов измеряются после преобразования в область низких частот. При этом в качестве гетеродина используется еще один высокостабильный кварцевый генератор, сигнал которого используется также для преобразования частот, пропорциональных давлению и температуре, в цифровой код.
В течение первых 17 секунд после подачи на преобразователь электрического питания, встроенный микропроцессор передает через асинхронный последовательный интерфейс с использованием протокола частотной модуляции CCITT v.23, результаты самодиагностики и информацию о настройках преобразователя, которые считываются внешними информационно -измерительными устройствами. После этого преобразователь переходит в режим измерений. В режиме измерений цифровые значения измеренных резонансных кварцевых резонаторов, пропорциональные измеряемым значениям давления и температуры, поступают на вход встроенного микропроцессора, где формируются в пакеты данных: снабжаются идентификатором -уникальным серийным номером преобразователя, служебным кодом состояния преобразователя и контрольной суммой пакета данных. Сформированные таким образом пакеты данных ежесекундно в виде цифрового кода передаются внешним устройствам сбора информации через асинхронный последовательный интерфейс.
Цифровые значения измеренных резонансных частот преобразуются в именованные величины - давления и температуру с использованием индивидуальных статических характеристик в виде степенных полиномов, коэффициенты которых определены изготовителем и указаны в паспорте каждого преобразователя.
Преобразователи выпускаются в трех модификациях XPQG - 10, XPQG - 16, XPQG - 25, различающихся метрологическими характеристиками.
Преобразователи выпускаются в неразборном герметичном корпусе, предназначенном для монтажа в арматуру (до 8 штук в один кабель), погружаемую в исследуемые скважины.
Преобразователи предназначены для подключения к внешним электронным панелям ARCONN WELLWATCHER NG/ SOLOCONN WELLWATCHER NG (поверхностное оборудование), которые обеспечивают питание и получение данных до 64 преобразователей и передают измеренные значения на компьютер при помощи стандартных каналов связи.

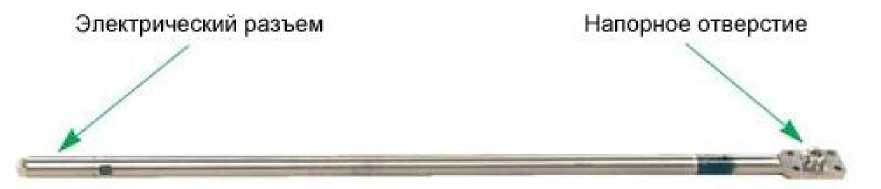

Рисунок 1 - Внешний вид преобразователя
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления и температуры |
XPQG-10 (XPQG-16, XPQG-25) |
1 шт. |
|
Соединительная головка |
EDMC-R |
1 шт. |
|
Электронные панели |
ARCONN WELLWATCHER NG/ SOLOCONN WELLWATCHER NG |
по заказу |
|
Программное обеспечение |
StarView |
1- CD-диск |
|
Руководство по эксплуатации |
РЭ |
1 экз. на партию |
|
Паспорт |
ПС |
1 экз. |
|
Методика поверки |
МП 2411- 0133 - 2016 |
1 экз. на партию |
Основные метрологические и технические характеристики модификаций преобразователей приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||
|
1 |
2 |
3 |
4 |
|
Модификация |
XPQG - 10 |
XPQG - 16 |
XPQG - 25 |
|
Диапазон измерений давления, МПа |
от 0,101 |
от 0,101 |
от 0,101 |
|
до 68,947 |
до 110,320 |
до 172,375 | |
|
Пределы допускаемой абсолютной погрешности измерений давления, кПа |
±(13,8 + 6,9 •t*) |
±(20,7 + 6,9 •t*) |
±(34,5 + 6,9 •t*) |
|
Диапазон измерений температуры**, °С |
от минус 50 до плюс 175 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,3+0,01 •t*) | ||
|
Количество преобразователей в кабе- |
8 | ||
|
ле, шт. | |||
|
Г абаритные размеры, мм, не более диаметр х длина |
19 х 912 | ||
|
Масса, кг, не более |
1,475 |
1,485 | |
|
Максимальная длина кабеля, м |
10000 | ||
|
Максимальное расстояние между преобразователями, м |
1000 | ||
|
Интерфейс |
Соответствует рекомендациям CCITT верс. 23 со следующими параметрами: скорость передачи дан- | ||
|
ных 600 бод, частота двоичной «1» двоичного «0» 2400 Гц |
1200 Гц, частота | ||
|
Напряжение питания постоянным током, В |
21 (от 35 до 55 мА) | ||
|
Потребляемая мощность, В • А, не бо- |
от 0,7 до 1,5 | ||
|
лее | |||
|
Условия эксплуатации: | |||
|
- диапазон температуры окружающей | |||
|
среды, °С |
от минус 50 до плюс 175 | ||
|
- относительная влажность воздуха, % |
от 0 до 100 | ||
|
- максимально допустимое внешнее давление на преобразователь, кПа |
75 842 |
137 900 |
189 613 |
|
- максимальная избыточная температура °С |
200 | ||
|
Наработка на отказ, ч |
175200 | ||
|
Средний срок службы, лет |
15 лет при 82 740 кПа и 150 °С и 20 лет при 82 740 кПа и <100 °С | ||
|
*-t - время с момента выпуска преобразователя с производства, лет | |||
|
** - Указан максимальный диапазон измерений преобразователем, требуемый выбирается | |||
|
при заказе. | |||
