Назначение средства измерений:
Бортовые устройства «БУ-101» (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения (широты, долготы и высоты относительно поверхности геоида) потребителя в системе координат ПЗ-90.11 при движении потребителя со скоростью (рабочий диапазон скоростей) до 40 м/с и синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU).

Внешний вид.
Бортовые устройства
Рисунок № 1

Внешний вид.
Бортовые устройства
Рисунок № 2

Внешний вид.
Бортовые устройства
Рисунок № 3

Внешний вид.
Бортовые устройства
Рисунок № 4
Программное обеспечение
Устройства работают под управлением специализированного программного обеспечения (ПО) «bu-101-1609».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
bu-101 |
Номер версии (идентификационный номер ПО) |
MT33-v3.8.4-STD-2.1.008-N96 и выше |
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации «Бортовые устройства «БУ-101». Руководство по эксплуатации СМ.15005.001.РЭ» типографским способом, на корпус устройства в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к бортовым устройствам «БУ-101»
1 ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
2 Бортовые устройства «БУ-101». Технические условия. ТУ 6811-090-52375904-2015.
Поверка
Поверкаосуществляется по документу 842-16-03 МП «Бортовые устройства «БУ-101». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» «27» июня 2016 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13);
- источник первичного точного времени УКУС-ПИ 02 ДМ ( рег. № 60738-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Общество с ограниченной ответственностью «НТЦ «Измеритель»
(ООО «НТЦ «Измеритель»)
ИНН 7726291497
Юридический адрес: 115191, г. Москва, Холодильный переулок, д. 3, корп. 1, стр. 3
Фактический адрес: 115280, г. Москва, ул. Ленинская слобода, д. 19, стр. 4 Телефон/Факс: 8 (495) 787 60 90
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-00, факс: (495) 526-63-00
Е-mail: office@vniiftri.ru
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передаче данных о координатах транспортного средства в центр обработки данных.
Конструктивно устройство представляет собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам систем ГЛОНАСС и GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическими датчиками движения (акселерометрами) и датчиком целостности корпуса. Устройство имеет два варианта внешнего исполнения корпуса.
Информационный обмен с ПЭВМ осуществляется через сервисный интерфейсный USB-разъем с помощью USB кабеля (не входит в комплект поставки).
Внешний вид устройства с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунках 1-4.

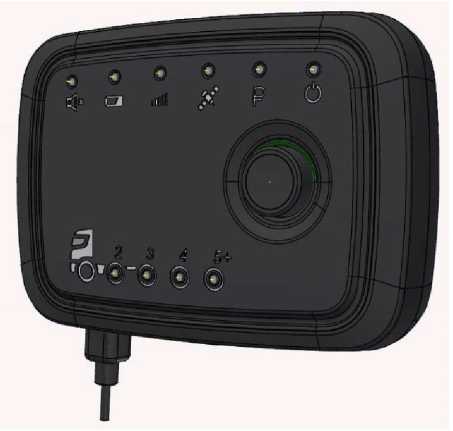

Рисунок 1 - Общий вид устройства (исполнение корпуса 01)

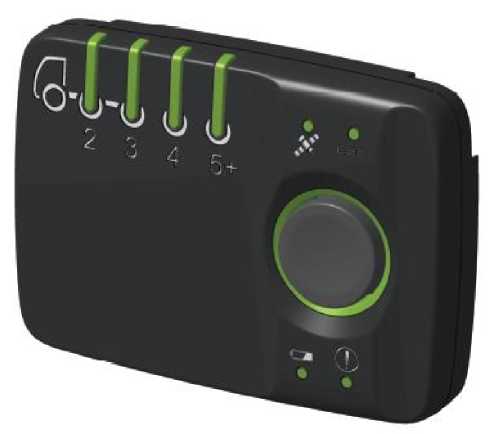

Рисунок 2 - Общий вид устройства (исполнения корпуса 02)

Место
нанесения
знака
утверждения типа
Места пломбировки от несанкционированного доступа

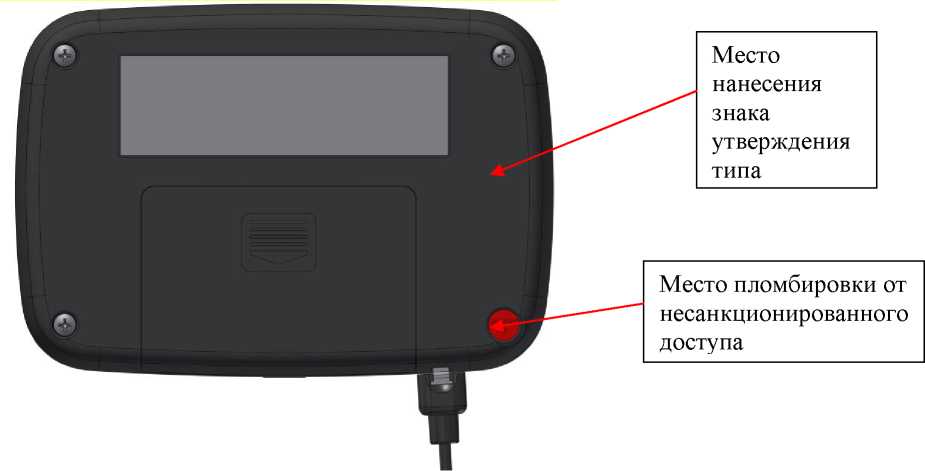

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа (исполнение корпуса 01)

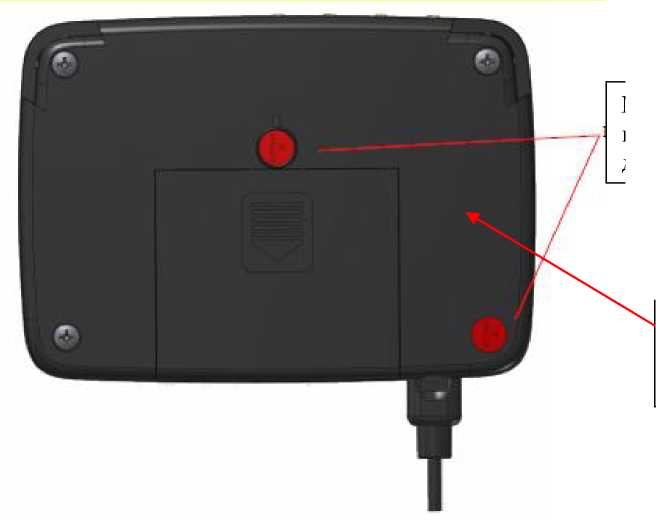

Рисунок 4 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа (исполнение корпуса 02)
Таблица 2 - устройств
Наименование характеристики |
Значение характеристики |
Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU), с |
±1 |
Рабочий диапазон скоростей, м/с |
от 0 до 40 |
Питание от источника питания постоянного тока, В |
от 9 до 50 |
Габаритные размеры (длина х ширина х высота), мм, не более: исполнение корпуса 01 исполнение корпуса 02 |
110х78х24 130x90x33 |
Масса, кг, не более |
0,26 |
Рабочие условия применения:
|
от - 40 до + 55 93 |
