Номер по Госреестру СИ: 64624-16
64624-16 Спектрометры лазерные искровые эмиссионные
(Laser-Z)
Назначение средства измерений:
Спектрометры лазерные искровые эмиссионные «Laser-Z» (далее по тексту -спектрометры) предназначены для измерения массовой доли химических элементов в сплавах, в том числе в соответствии с аттестованными методиками измерений.
Внешний вид.
Спектрометры лазерные искровые эмиссионные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.07.2021
Номер записи - 155911
ID в реестре СИ - 378311
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр лазерный искровой эмиссионный «Laser-Z», Спектрометр лазерный искровой эмиссионный Z200C+, Спектрометр лазерный искровой эмиссионный Laser-Z серия Z-200 С+, Спектрометр лазерный искровой эмиссионный Laser-Z 200 С+, Спектрометр лазерный искровой эмиссионный Laser-Z, Нет модификации, «Laser-Z», Laser-Z, "Laser-Z",
Производитель
Изготовитель - Фирма "SciAps Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 134
Выдано извещений - 6
Кол-во периодических поверок - 92
Кол-во средств измерений - 19
Кол-во владельцев - 46
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1015 от 2016.07.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры лазерные искровые эмиссионные (Laser-Z)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64624-16 Спектрометры лазерные искровые эмиссионные (Laser-Z) Фирма "SciAps Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70911-18 Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК") Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64624-16 13.07.2021 |
Спектрометры лазерные искровые эмиссионные, Laser-Z Фирма "SciAps Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68773-17 25.09.2027 |
Анализаторы рентгенофлуоресцентные портативные, SciAps X Series Фирма "SciAps Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 40 | 10 | 23 | 0 | 28 | 9 | 19 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 2 | 2 | 19 | 4 | 16 | 1 | 15 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 35 | 5 | 4 | 31 | 0 | 14 | 2 | 12 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИВИМЕТ" (RA.RU.314313) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 8508 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9737 | 8508 |
Программное обеспечение
Управление спектрометрами и обработка результатов измерений проводится с помощью специального программного обеспечения спектрометров лазерных искровых эмиссионных «Laser-Z», встроенного в микропроцессор. Программное обеспечение (ПО) также служит для настройки спектрометров, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Выделение метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SciAps |
|
Номер версии (идентификационный номер) ПО |
2.13.0-RC.678-z и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти анализаторов, и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивно, путём пломбирования прибора. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации спектрометров печатным методом и на корпус спектрометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Руководство по эксплуатации», раздел 7.8 «Начало теста» и раздел 8. «Результаты».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам лазерным искровым эмиссионным «Laser-Z»
Техническая документация «SciAps, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 023.Д4-16 «ГСИ. Спектрометры лазерные искровые эмиссионные «Laser-Z». Методика поверки», утвержденному ФГУП «ВНИИОФИ» «13» апреля 2016 г.
Основные средства поверки
1 Государственный стандартный образец состава мельхиора типа МНЖМц30-1-1 (комплект М35) ГСО 555-86П (№ 355).
Основные метрологические характеристики: Массовая доля меди 63,9 %.
Погрешность определения массовой доли 0,7 % при доверительной вероятности р=0,95.
Массовая доля никеля 34,0 %.
Погрешность определения массовой доли 0,6 % при доверительной вероятности р=0,95. 2 Государственный стандартный образец состава алюминиевого сплава типа 1424 (комплект) ГСО 9609-2010 (№ 1424/3).
Основные метрологические характеристики:
Массовая доля марганца 0,021 %.
Погрешность определения массовой доли 0,0006 % при доверительной вероятности р=0,95.
3 Алюминий марки А995.
Основные метрологические характеристики:
ГОСТ 11069-2001. Алюминий первичный. Марки.
Массовая доля алюминия не менее 99,995 %.
Знак поверки наносится на корпус спектрометров (место нанесения указано на рисунке 1).
Изготовитель
Фирма «SciAps, Inc.», США
2 Constitution Way, Woburn, MA 01801, USA Телефон: +1 (339) 927-9455
E-mail: sales@sciaps.com
Заявитель
Общество с ограниченной ответственностью «АУРИС» (ООО «АУРИС»)
Адрес: 117198, г. Москва, Ленинский проспект, д.113/1, офис № 406В Телефон/факс: (495) 926-26-12
ИНН: 7727172037
E-mail: info@aurisgold.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-56-33, факс: 437-31-47; E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на измерении массовой доли химических элементов в сплавах методом регистрации эмиссионного спектра плазмы анализируемого сплава, когда на него воздействует лазер.
Основными элементами конструкции спектрометров являются:
-корпус, служащий для размещения агрегатов спектрометра, стабилизации аналитических условий и для защиты пользователя от излучения;
-лазер, являющийся источником плазмы и эмиссионного спектра;
-детектор, служащий для преобразования квантов эмиссионного спектра в электронный сигнал - полупроводниковая матрица CCD;
-баллон с аргоном, служащий для определения химических элементов, которые нельзя определить в обычной воздушной среде без предварительной продувки;
-литиевый аккумулятор, служащий для обеспечения всех частей спектрометра электроэнергией с определёнными характеристиками;
-интегрированный компьютер, предназначенный для приёма, обработки и выдачи информации под управлением специализированного программного обеспечения.
Место
нанесения маркировки
Место пломбирования
Место нанесения
знака поверки

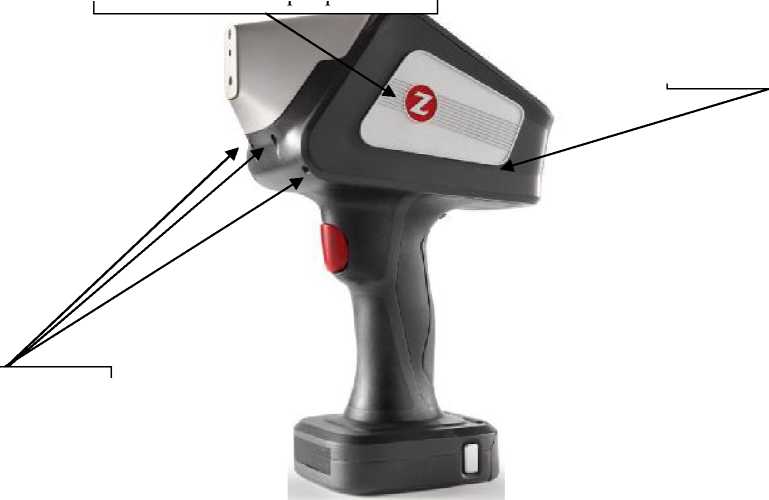

Рисунок 1 - Общий вид спектрометров лазерных искровых эмиссионных «Laser-Z» с обозначением места нанесения маркировки и знака поверки
Таблица 3
|
Наименование |
Количество, шт |
|
Спектрометр |
1 |
|
Литиевый аккумулятор |
2 |
|
Зарядная станция с силовым кабелем |
1 |
|
Комплект кварцевых защитных окон |
2 |
|
Прочный противоударный чемодан-укладка для транспортировки |
1 |
|
Кабель micro-USB |
1 |
|
USB-накопитель с электронной версией руководства по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Паспорт на прибор |
1 |
|
Комплект баллонов с аргоном, 10 шт. (поставляется опционально) |
1 |
|
Защитные очки для безопасной работы с лазерным оборудованием* | |
|
*Поставляется по требованию заказчика |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Анализируемые элементы |
от водорода (Z=1) до урана (Z=92) |
|
Количество одновременно определяемых элементов по режиму «Сплавы» |
до 33 |
|
Количество одновременно определяемых элементов по режиму «Элемент Про» |
до 86 |
|
Диапазон измерений массовой доли элементов, %* |
от 0,021 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов, %* |
±10 |
|
Рабочий диапазон длин волн, нм |
от 190 до 950 |
|
Минимальное время экспозиции, с |
0,25 |
|
Минимальная продолжительность работы в автономном режиме, ч, не менее |
12 |
|
Наименование характеристики |
Значение характеристики |
|
Питание осуществляется от: - сети переменного тока**: напряжение, В, |
от 110 до 240, |
|
частотой , Гц |
50 |
|
- одного литиевого аккумулятора, с напряжением, В |
14,4 |
|
Г абаритные размеры (ширина х глубина х высота), мм, не более |
275х110х352 |
|
Масса, кг, не более |
3,07 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность, %, не более |
95 |
|
* Измерение проводилось для следующих элементов: меди, никеля, |
марганца, алюминия. |
|
** Необходим адаптер переменного тока, подключаемый непосредственно к спектрометру. | |
