Номер по Госреестру СИ: 64599-16
64599-16 Преобразователи влажности и температуры измерительные
(Galltec+Mela, мод/ IR, IA, IT, IB, RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME)
Назначение средства измерений:
Преобразователи влажности и температуры измерительные Galltec+Mela, модификаций IR, IA, IT, IB, RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME (далее по тексту -преобразователи или ИП) предназначены для измерений относительной влажности и температуры окружающей воздушной среды, неагрессивной к материалу защитной арматуры и чувствительного элемента (ЧЭ) первичного преобразователя, и преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока (от 4 до 20 мА (только для RC, PC, RC-ME, PC.S, PC.S-ME)), напряжения (от 0 до 10 В), от 0 до 2,5 В (только для IR, IA, IT) или от 0 до 1 В (для всех кроме IB)), или в цифровой сигнал на базе интерфейса RS232 или RS485 с протоколом обмена MODBUS (только для IR, IA, IT).
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 1
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 2
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 3
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 4
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 5
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 6
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) встроено в микропроцессорный модуль средства измерений.
Для функционирования преобразователей необходимо наличие ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Все ПО является метрологически значимым.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
software |
Номер версии (идентификационный номер) ПО ( ) |
1 |
Цифровой идентификатор программного обеспечения |
- |
----------------------------------------------------- (*) -------------------------------------------------------
Примечание к таблице 1:v 1 - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Знак утверждения типа
Знак утверждения типананосится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям влажности и температуры измерительным Galltec+Mela, модификаций IR, IA, IT, IB, RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы "MELA Sensortechnik GmbH", Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 64599-16 «Преобразователи температуры и влажности измерительные Galltec+Mela, модификаций IR, IA, IT, IB, RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.12.2015 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000 (номер в федеральном информационном фонде по обеспечению единства измерений: 15595-12);
- измеритель комбинированный 2-го и 3-го разрядов Testo 645 с зондом 0636 9741 по ГОСТ 8.547-2009;
- генератор влажного воздуха 1- го и 2-го разрядов HygroGen модификации HygroGen 2 по ГОСТ 8.547-2009;
- генератор влажного газа эталонный 1-го и 2-го разрядов «Родник-4М» по ГОСТ 8.547-2009.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма "MELA Sensortechnik GmbH", Германия
Адрес: DE-07987 Mohlsdorf-Teichwolframsdorf
Тел.: +49 (0) 3661-62704-0, Факс.: +49 (0) 3661-32704-20
Е-mail: mela@melasensor.de. адрес в Интернет: www.galltec-mela.de
Заявитель
ООО «КИП-Сервис»
ИНН 2308073661
Адрес: 350000. г. Краснодар. ул. Митрофана Седина. 145/1
Тел.: +7 (861) 255-97-54
E-mail: krasnodar@kipservis.ru, адрес в Интернет: www.kipservis.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: ofTice@vniims.ru, www.vniims.ru
Принцип измерения относительной влажности преобразователей основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип измерения температуры преобразователей основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.
Преобразователи влажности и температуры измерительные Galltec+Mela, модификаций IR, IA, IT, IB, RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME отличаются друг от друга по метрологическим и техническим характеристикам, а также имеют различные конструктивные исполнения.
Преобразователи модификаций IR, IA, IT являются аналоговыми приборами и состоят из измерительного ЧЭ и платы преобразования в унифицированные аналоговые электрические сигналы напряжения постоянного тока (от 0 до 1 В, от 0 до 2,5 В, от 0 до 10 В) или в цифровые сигналы на базе интерфейса RS232 или RS485 с протоколом обмена MODBUS ASCII или RTU. Плата располагается в алюминиевой трубке (для IA, IR) или в трубке из нержавеющей стали (для IT) вместе с измерительным ЧЭ. Для измерений относительной влажности окружающей среды используется ЧЭ емкостного типа «FE09», а для измерений температуры используются ЧЭ типа «Pt1000» класса допуска B (по
ГОСТ 6651-2009). Подключение к питающему напряжению и выходным сигналам осуществляется или через клеммы в коммутационной головке преобразователя (для IR, IT) или осуществляется с помощью разъема (для IA). Выходные сигналы сопротивления ЧЭ могут быть без преобразования, с преобразованием в унифицированные аналоговые электрические сигналы напряжения постоянного тока (от 0 до 1 В, от 0 до 2,5 В, от 0 до 10 В) или с преобразованием в цифровые сигналы на базе интерфейса RS232 или RS485 с протоколом обмена MODBUS ASCII или RTU.
Преобразователи модификации IB являются аналоговыми приборами и состоят из платы преобразования в унифицированные аналоговые сигналы напряжения постоянного тока (от 0 до 10 В) и измерительного ЧЭ, расположенные в пластиковой трубке со
встроенным кабелем длиной 1,5 м. Для измерений относительной влажности окружающей среды используется ЧЭ емкостного типа «FE09», а для измерений температуры используются ЧЭ типа «Pt1000» класса допуска В (по ГОСТ 6651-2009). Выходные сигналы сопротивления ЧЭ могут быть без преобразования или с преобразованием в унифицированные аналоговые сигналы напряжения постоянного тока (от 0 до 10 В).
Преобразователи модификаций RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME являются аналоговыми приборами и состоят из платы преобразования в унифицированные аналоговые сигналы и измерительного ЧЭ. Плата располагается в алюминиевой трубке вместе с измерительным ЧЭ. Для измерений относительной влажности окружающей среды используется ЧЭ емкостного типа «FE09», а для измерений температуры используются ЧЭ типа «Pt100» класса допуска B (для RC, PC, PC.S) или 1/3 В (для RC, PC, RC-ME, PC-ME, PC.S-ME) (по ГОСТ 6651-2009). Подключение к питающему напряжению и выходным сигналам осуществляется или через клеммы в коммутационной головке преобразователя (для RC, RC-ME) или осуществляется с помощью разъема (для PC.S, PC.S-ME) или фиксированного кабеля длиной 1,5 м (для PC) или 5 м (для PC-ME). Выходные сигналы сопротивления ЧЭ могут быть без преобразования или с преобразованием в аналоговые сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В, от 0 до 1 В).
Фотографии общего вида преобразователей влажности и температуры измерительных Galltec+Mela, модификаций IR, IA, IT, IB, RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME приведены на рисунках 1-8.
■

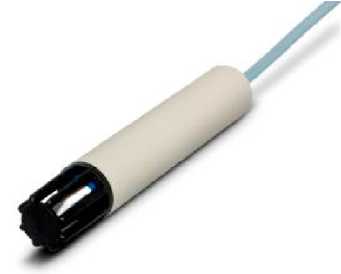

Рисунок 1 - Общий вид преобразователей модификаций IR, IT

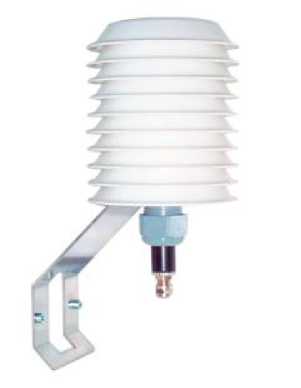

Рисунок 2 - Общий вид преобразователей модификации IA

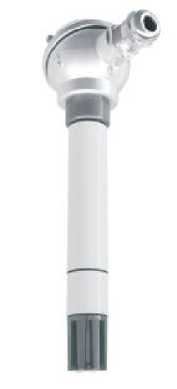

Рисунок 3 - Общий вид преобразователей модификации IB

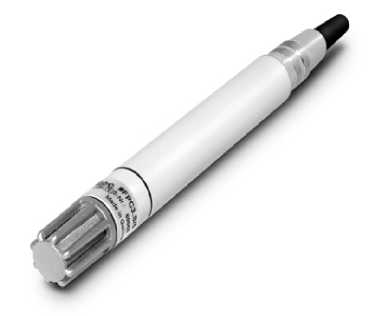

Рисунок 4 - Общий вид преобразователей модификации RC
I
Рисунок 5 - Общий вид преобразователей модификации PC
Рисунок 6 - Общий вид преобразователей модификации RC-ME
Рисунок 8 - Общий вид преобразователей модификаций PC.S, PC.S-ME
Рисунок 7 - Общий вид преобразователей модификации PC-ME
В комплект поставки входят:
- преобразователь (модификация в соответствии с заказом) - 1 шт.;
- руководство по эксплуатации ( на русском языке) - 1 экз.;
- методика поверки - 1 экз.;
- паспорт (на русском языке) - 1 экз.
По дополнительному заказу: аксессуары для монтажа, фильтры для защиты ЧЭ, калибровочные солевые растворы.
Основные метрологические и технические характеристики преобразователей влажности и температуры измерительных Galltec+Mela, модификаций IR, IA, IT приведены в таблице 2.
Таблица 2
Параметры |
IR, IA, IT |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Диапазон показаний относительной влажности, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха плюс 23 °С), % |
±1,6 % (в диапазоне от 10 до 90 % включительно); ±2,0 % (в остальном диапазоне) |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха ниже (выше) плюс 23 °С), %/°С:
|
±0,05 ±0,02 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности при напряжении питания ниже (выше) 18 В для ИП с интерфейсом RS485 или RS232, %/В |
±0,04 |
Диапазон измерений температуры, °С () |
от минус 40 до плюс 85 |
Пределы допускаемой абсолютной погрешности канала измерений температуры (при плюс 23 °С):
|
±0,2 ±(0,3+0,0017-| t1) ±(0,1+0,0017^ t1) где t - значение измеряемой температуры, °С |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений температуры при температуре окружающего воздуха выше (ниже) плюс 23 °С, °С/°С |
±0,005 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений температуры при напряжении питания ниже (выше) 18 В для ИП с интерфейсом RS485 или RS232, °С/В |
±0,01 |
Параметры |
IR, IA, IT |
Диапазон выходных аналоговых электрических |
от 0 до 1 В |
сигналов напряжения постоянного тока, В |
от 0 до 2,5 В от 0 до 10 В |
Масса (в зависимости от модификации), г: - для IA |
190 |
- для IR |
200 |
- для IT |
150 |
Габаритные размеры корпуса преобразователя (в зависимости от модификации), мм: - для IA |
020 х 135 |
- для IR |
020 х 122 |
- для IT |
015 х 122 |
Допустимая длина линии связи, м, не более: - для ИП с интерфейсом RS485 |
1000 |
- для ИП с интерфейсом RS232 |
15 |
Напряжение питания (в зависимости от типа выходных аналоговых сигналов), В:
|
от 5 до 30 (постоянного тока) |
напряжения постоянного тока: | |
- для от 0 до 1 В |
от 5 до 30 (постоянного тока) |
- для от 0 до 2,5 В |
от 4,5 до 30 (постоянного тока) |
- для от 0 до 10 В |
от 12 до 30 (постоянного тока) |
Рабочие условия эксплуатации: | |
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
Относительная влажность воздуха, % |
до 100 |
Примечание к таблице 2: | |
( - допускается изготовление преобразователей с диапазоном шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы напряжения постоянного тока в температурном эквиваленте, отличным от диапазона измерений (например, от минус | |
40 до плюс 60 °С или от 0 до плюс 100 °С). |
Основные метрологические и технические характеристики преобразователей влажности и температуры измерительных Galltec+Mela, модификации IB, приведены в таблице 3.
Таблица 3
Параметры |
IB |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Диапазон показаний относительной влажности, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха плюс 23 °С), % |
±2,5 % (в диапазоне от 25 до 90 % включительно); ±5,0 % (в остальном диапазоне) |
Параметры |
IB |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха ниже (выше) плюс 23 °С), %/°С |
±0,2 |
Диапазон измерений температуры, °С () |
от 0 до плюс 50 |
Пределы допускаемой абсолютной погрешности канала измерений температуры:
|
±0,3 ±(0,3+0,005-| 11), где t - значение измеряемой температуры, °С |
Диапазон выходных аналоговых электрических сигналов напряжения постоянного тока, В |
от 0 до 10 В |
Масса, г |
125 |
Г абаритные размеры корпуса, мм |
020 х 115 |
Длина кабеля, м, не более |
1,5 |
Напряжение питания, В |
от 12 до 30 (постоянного тока) |
Рабочие условия эксплуатации | |
Температура окружающей среды, °С Относительная влажность воздуха, % |
от минус 20 до плюс 80 до 100 |
Примечание к таблице 3: () - допускается изготовление преобразователей с диапазоном шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы напряжения постоянного тока в в температурном эквиваленте отличным от диапазона измерений (например, от минус 20 до плюс 80 °С). |
Основные метрологические и технические характеристики преобразователей влажности и температуры измерительных Galltec+Mela, модификаций RC, PC, RC-ME, PC-ME, PC.S, PC.S-ME приведены в таблице 4.
Таблица 4
Параметры |
RC, PC, PC.S, RC-ME, PC-ME, PC.S-ME |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Диапазон показаний относительной влажности, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха плюс 25±15 °С), % |
±2,0 % |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха ниже (выше) плюс 25±15 °С), %/°С |
±0,1 |
Диапазон измерений температуры*- \ °С |
от минус 30 до плюс 70 |
Параметры |
RC, PC, PC.S, RC-ME, PC-ME, PC.S-ME |
Пределы допускаемой основной абсолютной погрешности канала измерений температуры для приборов с преобразованием сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения при температуре окружающего воздуха плюс 25±15 °С (в зависимости от выходных аналоговых электрических сигналов), °С:
|
±0,3 (для RC, RC-ME); ±0,6 (для PC, PC.S) ±0,2 ±0,2 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений температуры для приборов с преобразованием сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения при температуре окружающего воздуха выше (ниже) плюс 25±15 °С, °С/°С |
±0,007 |
Пределы допускаемого отклонения от НСХ для приборов без преобразования сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения, °С:
|
±(0,3+0,005^ 11), где t - значение измеряемой температуры, °С ±(0,1+0,0017-| 11) |
Диапазон выходных аналоговых электрических сигналов:
|
от 4 до 20 (для RC, PC, PC.S, RC-ME) от 0 до 1, от 0 до 10 |
Масса (в зависимости от модификации), г, не более:
|
340 145 150 |
Габаритные размеры корпуса преобразователя, мм:
|
020 х 122 020 х 145 020 х 155 |
Длина кабеля, м, не более:
|
1,5 5 |
Параметры |
RC, PC, PC.S, RC-ME, PC-ME, PC.S-ME |
Напряжение питания (в зависимости от типа выходных аналоговых электрических сигналов), В:
|
от 12 до 30 (постоянного тока) от 6 до 30 (постоянного тока) 1от 5 до 30 (постоянного тока) |
Рабочие условия эксплуатации: | |
Температура окружающей среды, °С Относительная влажность воздуха, % |
от минус 40 до плюс 80 до 100 |
Примечание к таблице 4: (* - допускается изготовление преобразователей с диапазоном шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в температурном эквиваленте отличным от диапазона измерений. |
