Номер по Госреестру СИ: 64400-16
64400-16 Установка поверочная
(STEP-VMT-250/630-70)
Назначение средства измерений:
Установка поверочная STEP-VMT-250/630-70 предназначена для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.
Внешний вид.
Установка поверочная
Рисунок № 1
Внешний вид.
Установка поверочная
Рисунок № 2
Внешний вид.
Установка поверочная
Рисунок № 3
Программное обеспечение
установки поверочной STEP-VMT-250/630-70 600 автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и эталонных средств измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационное наименование ПО |
StepWin7 |
StepWinMetr.dll |
Номер версии (идентификационный номер) ПО |
3.0.0.0 |
1.1.02 |
Цифровой идентификатор ПО |
- |
413BC68A10ED1D1E DD698656E47B94BA |
Алгоритм вычисления цифрового идентификатора ПО |
- |
MD5 |
Уровень защиты программного обеспечения от преднамеренных и непреднамерен
ных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Программное обеспечение не влияет на метрологические характеристики установки поверочной STEP-VMT-250/630-70.
Знак утверждения типа
Знак утверждения типа наносится на установку поверочную STEP-VMT-250/630-70 в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в разделе 8 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке поверочной STEP -VMT-250/630-70
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расхода (объема и массы) воды
Техническая документация фирмы Metrica Engineering OU (Эстония).
Поверка
Поверкаосуществляется по документу МП 0407-1-2016 «Инструкция. ГСИ. Установка поверочная STEP-VMT-250/630-70. Методика поверки», утвержденному ФГУП «ВНИИР» 24.03.2016 г.
Средства поверки:
-
- вторичный эталон единиц массового и объемного расходов (массы и объема)
жидкости по ГОСТ 8.142-2013 и ГОСТ 8.374-2013; -6
-
- рабочий эталон единицы массы 2 разряда с номинальными значениями от 140-6 до 20 кг по ГОСТ 8.021-2005, в состав которого входит компаратор массы на 20 кг;
-
- балластный груз (гиря 20 кг М1 ГОСТ OIML R 111-1 - 2009 в количестве 300 штук);
Знак поверки наносится на свидетельство о поверке, а так же на пломбы, установленные в соответствии с рисунком 3.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088 г. Казань, ул. 2-я Азинская, 7 «а», тел.: (843) 272-70-62,
факс: (843) 272-00-32, e-mail: office@vniir.org
Принцип действия установки поверочной STEP-VMT-250/630-70 основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установки, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.
Установка поверочная STEP-VMT-250/630-70 состоит из эталонных средств измерений массового и объемного расходов, массы и объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, средств измерений температуры, давления, влажности окружающей среды, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительных линий, системы управления, регулирования, сбора и обработки информации.
В качестве эталонных средств измерений массового и объемного расходов, массы и объема протекающей жидкости в составе установки применяются: весоизмерительные устройства с тензорезисторными датчиками типов Z6 и HLC и измерительными преобразователями WE 2108 фирмы «Hottinger Baldwin Messtechnik GmbH»; расходомеры электромагнитные Promag.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или, через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.
Общий вид установки поверочной STEP-VMT-250/630-70 приведен на рисунках 1 и 2.

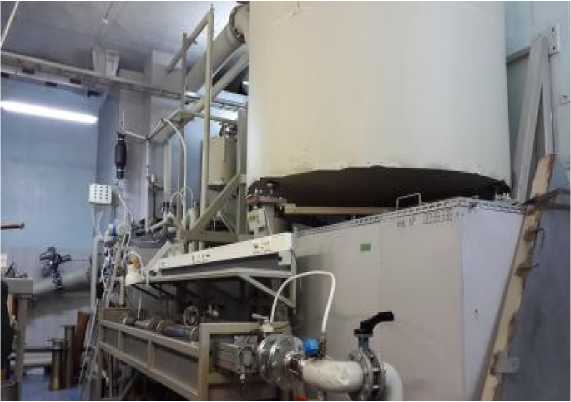

Рисунок 1 - Общий вид установки поверочной STEP-VMT-250/630-70

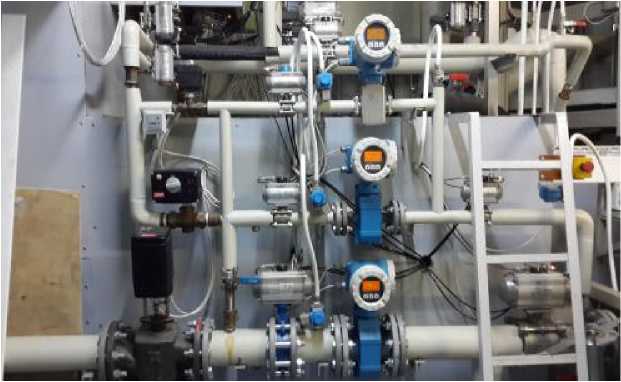

Рисунок 2 - Общий вид установки поверочной STEP-VMT-250/630-70
Пломбирование установки поверочной STEP-VMT-250/630-70 осуществляется нанесением знака поверки с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются эталонные расходомеры. Места пломбирования в местах фланцевых соединений эталонных расходомеров приведены на рисунке 3.

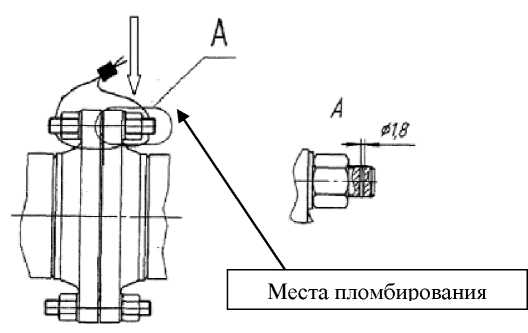

Рисунок 3 - Места пломбирования эталонных расходомеров
-
- Установка поверочная STEP-VMT-250/630-70, заводской номер 016 - 1 шт.;
-
- Руководство по эксплуатации - 1 экз.;
-
- Методика поверки - 1 экз.
установки поверочной STEP-VMT-250/630-70 указаны в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон воспроизводимых расходов, т/ч (м3/ч) |
0,008 - 630 |
Пределы допускаемой относительной погрешности установки при использовании весоизмерительных устройств в диапазоне температур измеряемой среды от плюс 10 до плюс 30 °С, %: - при измерении массового расхода и массы жидкости, % |
±0,05 |
- при измерении объемного расхода и объема жидкости, % |
±0,065 |
Пределы допускаемой относительной погрешности установки при использовании весоизмерительных устройств в диапазоне температур измеряемой среды от плюс 30 до плюс 70 °С, %: - при измерении массового расхода и массы жидкости, % |
±0,1 |
- при измерении объемного расхода и объема жидкости, % |
±0,15 |
Пределы допускаемой относительной погрешности установки объемного расхода и объема жидкости, при использовании расходомеров электромагнитных в диапазоне температур измеряемой среды от плюс 10 до плюс 70 °С, % |
±0,2 |
Номинальный диаметр поверяемых средств измерений |
от DN10 до DN250 |
Входные сигналы модуля обработки сигналов - «сухой контакт», В, не более |
2,4 |
- потенциальный, В |
от 9,0 до 11,5 |
- частотный, Гц |
от 0,01 до 30000 |
- аналоговый (постоянный ток), мА |
от 0 до 5, от 0 до 20, |
- временной интервал, с |
от 4 до 20 от 0,1 до 3600 |
Количество одновременно поверяемых средств измерений, штук, не более |
10 |
Измеряемая среда |
вода по СанПиН |
Температура измеряемой среды, оС |
2.1.4.1074-2001 от +10 до +70 |
Давление измеряемой среды, МПа, не более |
0,6 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +30 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Напряжение питания, В |
380 ± 38/220 ±22 |
Частота, Гц |
50 ± 1 |
Потребляемая мощность, кВт, не более |
225 |
Габаритные размеры установки, мм, не более |
12000x6000x6000 |
Средний срок службы, лет, не менее |
15 |
Лист № 4 Всего листов 4
