Номер по Госреестру СИ: 64340-16
64340-16 Весы неавтоматического действия
(SPIROFLOW II)
Назначение средства измерений:
Весы неавтоматического действия SPIROFLOW II (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.06.2021
Номер записи - 155614
ID в реестре СИ - 378014
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
SPIROFLOW II,
Производитель
Изготовитель - Фирма "Enersul Limited Partnership"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 107793 дн.
Приказы РСТ, где упоминается данный тип СИ
№798 от 2016.06.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы неавтоматического действия (SPIROFLOW II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64340-16 Весы неавтоматического действия (SPIROFLOW II) Фирма "Enersul Limited Partnership" (КАНАДА ) |
21440-11 Весы платформенные электронные (ВП) ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково) |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Весы платформенные электронные (ВП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Весы платформенные электронные (ВП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
988 | 1636 |
|
ФБУ Красноярский ЦСМ Красноярский край |
758 | 1636 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2622 | 1636 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2185 | 1636 |
|
ФБУ Томский ЦСМ Томская область |
1626 | 1636 |
Программное обеспечение
Программное обеспечение весов представлено встроенным программным обеспечением весоизмерительного прибора.
Защита от несанкционированного доступа в режим калибровки обеспечивается защитной пломбой.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.04.01 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации методом штемпелевания и на маркировочную табличку весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации весов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия SPIROFLOW II
-
1 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
-
2 ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
- пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Поверка
Поверкаосуществляется в соответствии с приложением ДА документа ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Идентификация программного обеспечения проводится согласно раздела 7 документа «Весы неавтоматического действия SPIROFLOW II. Руководство по эксплуатации с паспортом».
Основные средства поверки: гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009.
Знак поверки наносится на весы в виде мастичной пломбы согласно схеме приведенной на рисунке 2. В документ «Весы неавтоматического действия SPIROFLOW II. Руководство по эксплуатации с паспортом» вносится запись о поверке с подписью поверителя и оттиском поверительного клейма.
Изготовитель
«Enersul Limited Partnership», КанадаАдрес: 7210 Blackfoot Trail SE, Calgary-AB, T2H 1M5 - Canada.
Заявитель
Общество с ограниченной ответственностью «Ай-Ти-Си»
Адрес: 423815, Россия, г. Набережные Челны, пр-т Чулман, д. 128-230
Тел.: (499) 703-1585, факс: (855) 257-6719
E-mail: aneil@rcsint.com
Испытательный центр
:Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе -Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88,
Тел. (3452) 20-62-95
Факс (3452) 28-00-84
E-mail: mail@csm72.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза, который, поступая в устройство обработки аналоговых сигналов преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.
Весы находятся в составе установки гранулирования серы GTM3TM и состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками и весоизмерительного прибора ADPEW200 фирмы «LAUMAS ELETTRONICA S.r.l», Италия.
Общий вид весов представлен на рисунке 1. Схема пломбировки представлена на рисунке 2.

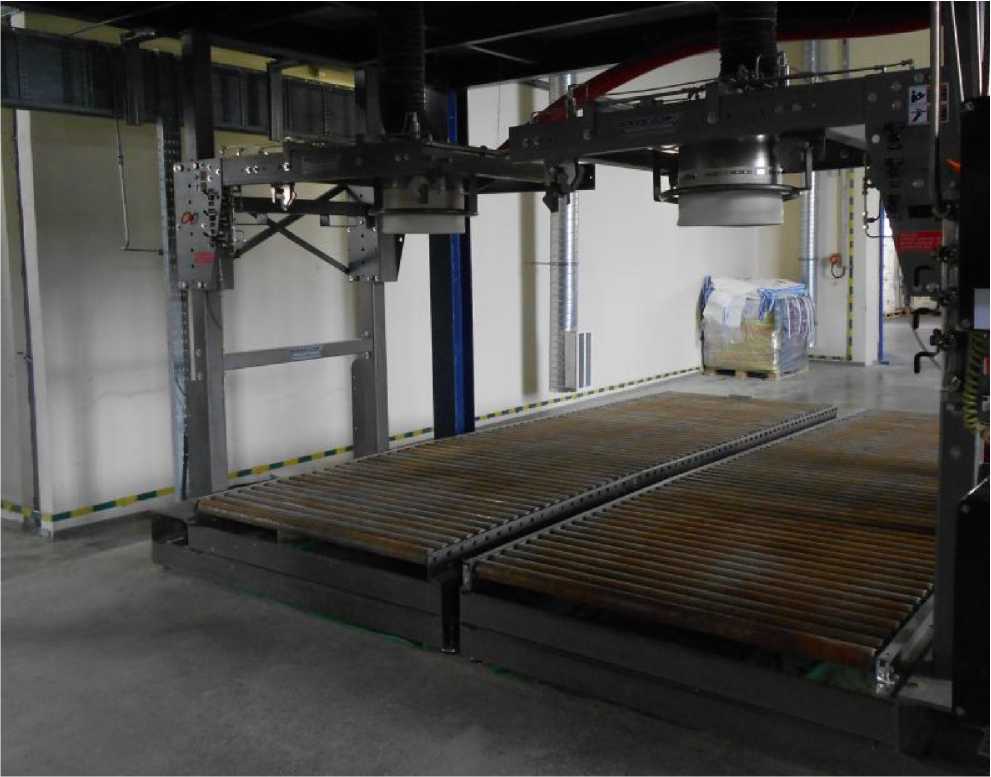

Рисунок 1 - Общий вид весов неавтоматического действия SPIROFLOW II

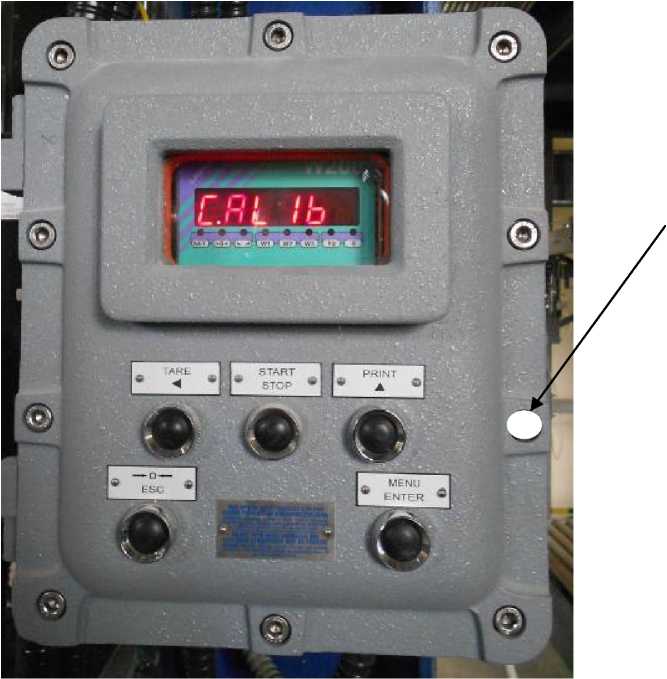

Место нанесения знака поверки
Рисунок 2 - Схема пломбировки весов неавтоматического действия SPIROFLOW II
-
- Весы неавтоматического действия SPIROFLOW II 1 экз.
-
- Руководство по эксплуатации с паспортом 1 экз.
Таблица 2 - весов
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
|
Максимальная нагрузка Max, кг |
1000 |
|
Минимальная нагрузка Min, кг |
10 |
Продолжение таблицы 2
|
1 |
2 |
|
Поверочный интервал e и действительная цена деления d, кг |
0,5 |
|
Число поверочных интервалов n |
2000 |
|
Пределы допускаемой погрешности при первичной поверке, кг | |
|
от 10 до 250 кг включ. |
±0,25 |
|
св. 250 до 1000 кг включ. |
±0,5 |
|
Диапазон уравновешивания тары, кг |
от 10 до 300 |
|
Условия эксплуатации: | |
|
Температура окружающей среды, °С |
от плюс 5 до плюс 35 |
|
Параметры электрического питания весов от сети переменного тока: |
220 +10% |
|
- напряжение, В |
220-15 % |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, В •А, не более |
6 |
|
Масса, кг, не более |
1500 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1600x1900x3000 |
