Номер по Госреестру СИ: 64304-16
64304-16 Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносные)
(КПП-6)
Назначение средства измерений:
Комплекты средств измерений и вспомогательного оборудования предназначены для поверок средств измерений высоты нижней границы облаков (СИ ВНГО) с верхними пределами измерений до 3000 м, выполняемых по методам документа МИ 2713-2008.
Программное обеспечение
Конструкция СИ, входящих в КПП-6 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
место пломбирования
Рисунок 1 - Фотография общего вида КПП-6

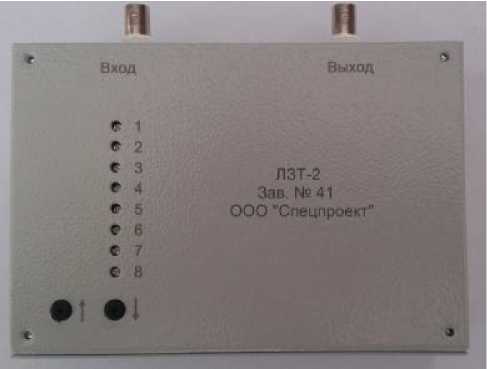

Рисунок 2 - Линия задержки ЛЗТ-2

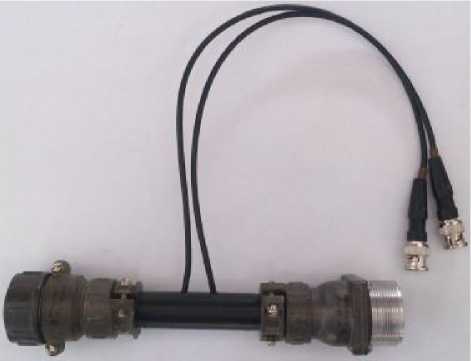

Рисунок 3 - Кабельная вставка

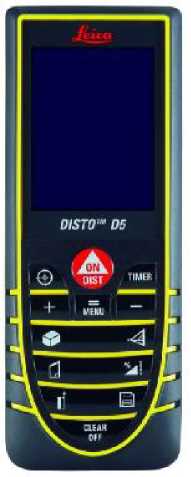

Рисунок 4 - Дальномер лазерный Leica DISTO D5

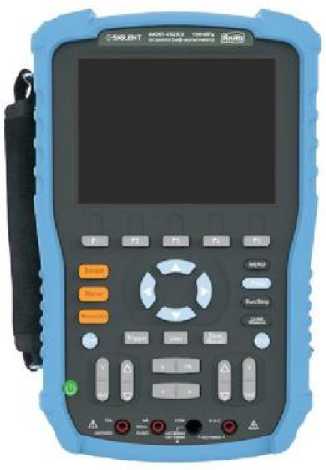

Рисунок 5 - Осциллограф - мультиметр
АКИП 4125/1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы Руководства по эксплуатации и Формуляра КПП-6.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносные) (КПП-6). Руководство по эксплуатации АГВР.416321.002 РЭ»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносным) (КПП-6)
-
1 «Приказ № 436 от 19 октября 2015 г . Министерства природных ресурсов и экологии об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
-
2 ГОСТ 8.129-2013 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений времени.
-
3 ГОСТ 8.503-84 ГСИ Государственная поверочная схема для средств измерений длины в диапазоне 24 - 75 000 м.
-
4 «Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносные) (КПП-6). Технические условия АГВР.416321.002 ТУ».
Поверка
Поверка СИ ВНГО указанного типа выполняется методом сличения расстояния до светоотражающей мишени, измеренного дальномером Leica DISTO D5, с показаниями поверяемого СИ ВНГО, направленного на ту же отражающую поверхность (по МИ 2713-2008);- замыкателя оптического - вспомогательного устройства, предназначенного для замыкания светового потока, поступающего от передатчика к приемнику измерителя высоты облаков;
- линии задержки ЛЗТ-2 (номер по ФИФ № 47457-11) (рисунок 2), используемой только для поверок СИ ВНГО, принцип действия которых основан на определении длины пути распространения прямых и отраженных радиочастотных электромагнитных импульсов (принцип радиолокации). Поверка СИ ВНГО указанного типа заключается в пропускании выходного сигнала СИ ВНГО через линию задержки ЛЗТ-2, позволяющей имитировать различные значения длин (дальностей) в диапазоне измерений поверяемого СИ ВНГО;
- кабельной вставки (рисунок 3) - вспомогательного устройства, предназначенного для подключения линии задержки к измерителям высоты облаков;
- осциллографа - мультиметра АКИП 4125/1 (номер по ФИФ № 54285-13) (рисунок 5) -вспомогательного СИ, необходимого для измерений параметров радиочастотных импульсов на входе и выходе линии задержки;
- персонального IBM- совместимого компьютера, необходимого для оформления результатов измерений выполняемых в полевых условиях, непосредственно на местах проведения поверочных работ, программно-вычислительный комплекс (ПВК).
- транспортировочного футляра с виброгасящими и теплоизолирующими вкладышами, обеспечивающего механическую прочность вложенных в футляр составных частей КПП-6 при транспортировании.
Используемые в составе КПП-6 дальномер лазерный Leica DISTO D5 и линия задержки ЛЗТ-2 функционально не связаны друг с другом и могут использоваться только по -отдельности, в зависимости от типа подлежащего поверке СИ ВНГО.
Общий вид КПП-6 представлен на рисунке 1. Составные части КПП-6 представлены на рисунках 2-5.
Программное обеспечение
Конструкция СИ, входящих в КПП-6 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
место пломбирования
Рисунок 1 - Фотография общего вида КПП-6
Рисунок 2 - Линия задержки ЛЗТ-2
Рисунок 3 - Кабельная вставка
Рисунок 4 - Дальномер лазерный Leica DISTO D5
Рисунок 5 - Осциллограф - мультиметр
АКИП 4125/1
Метрологическими характеристиками КПП-6 является совокупность метрологических характеристик СИ, входящих в состав комплекта КПП-6.
Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазон фиксированных значений высот нижней границы облаков (ВНГО), воспроизводимых КПП-6 (при использовании ЛЗТ-2), м (соответствующие им значения времен задержек), нс |
15(100), 30(200), 60 (400), 120 (800), 450 (3000), 900 (6000), 1800 (12000), 2400 (16000), 3000 (20000) |
Пределы допускаемой абсолютной погрешности воспроизводимых КПП-6 фиксированных значений высот нижней границы облаков (при использовании ЛЗТ-2), м (соответствующие им значения времен задержек), нс |
±0,90(±6); ±1,80(±12); ±2,70(±18); ±3,60(±24); ±5,55(±37); ±13,80(±92); ±19,55(±133); ±48,75(±325); ±75,00(±500) |
Диапазон измерений К1111-6 (при использовании Leica DISTO D5), м |
от 0,05 до 200 |
1ределы допускаемой абсолютной погрешности К11 -6 (при использовании Leica DISTO D5:
|
±1,0 -2 ±(1+2,5-10’2-D) ±(1+10-10-2^D) ±(1+15-10-2^D) (D - измеряемое расстояние, м) |
Габаритные размеры футляра (длина х высота х ширина), мм |
440х415х136 |
Масса с транспортировочным футляром, кг |
6 |
Электропитание:
|
22О+“ 2,5 |
Потребляемая мощность: - ЛЗТ-2, Вт, не более |
3 |
1родолжительность непрерывной работы осциллографа -мультиметра АКИ1 4125/1, в автономном режиме от встроенной аккумуляторной батареи, ч, не более |
5 |
Рабочие условия эксплуатации:
|
от плюс 15 до плюс 35 до 80 от 660 до 1100 |
Условия транспортирования: Климатические факторы - по п. 10.3 ГОСТ 15150:
|
от минус 50 до плюс 50 до 100 до 660 100±20 |
Средний срок службы, лет |
10 |
Среднее время наработки на отказ, ч |
10000 |
Среднее время восстановления рабочего состояния, мин |
90 |
наносится типографским способом на титульные листы Руководства по эксплуатации и Формуляра КПП-6.
Комплектность средства измеренийТаблица 2
Обозначение |
Наименование |
Количество |
Leica DISTO D5 |
Дальномер лазерный |
1 |
ИАЖЮ.401163.001 |
Линия задержки ЛЗТ-2 |
1 |
АГВР.203624.001 |
Замыкатель оптический |
1 |
АКИП 4125/1 |
Осциллограф-мультиметр |
1 |
АГВР.685631.001 |
Кабельная вставка |
1 |
АГВР.46645.002 |
Программно-вычислительный комплекс (ПВК) |
1 |
СТ-840 |
Транспортировочный футляр |
1 |
АГВР.416321.002 РЭ |
Руководство по эксплуатации |
1 экз. |
АГВР.416321.002 ФО |
Формуляр |
1 экз. |
МП 254-0027-2014 |
Методика поверки |
1 экз. |
В соответствии с вложением |
Эксплуатационная документация на составные час ти К1111-6 |
1 экз. |
осуществляется по документу МП 254-0027-2014 «Комплект средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносной) (КПП-6). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 октября 2014 года.
Основные средства поверки:
При поверке дальномера Leica DISTO D5, входящего в состав КПП-6 применяются следующие средства поверки и оборудование:
- набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерений дальномера и определены с погрешностью не более ±0,3 мм, например светодальномером типа СП ГОСТ 19223-90 или лентой измерительной эталонной 3-го разряда (номер по ФИФ № 36469-07);
При поверке линии задержки ЛЗТ-2, входящей в состав КПП-6 применяются следующие средства поверки и оборудование:
-
- источник временных сдвигов И1-8 с диапазоном измерений от 0 до 1,5 •IO4 нс, пределы допускаемой абсолютной погрешности ±0,5 нс;
-
- осциллограф универсальный С1-104 с диапазоном измерений от 4-10-9 до 0,5 с;
-
- генератор импульсов Г5-78 с диапазоном измерений от 1 до 5-105 нс, пределы допускаемой абсолютной погрешности ±(0,1-t+0,5) нс, где t - измеренное значение времени импульса.
Знак поверки наносится на «Свидетельство о поверке».
Изготовитель
Общество с ограниченной ответственностью «Спецпроект» (ООО «Спецпроект»)
ИНН 7802345588
Юридический адрес:194356, г. Санкт-Петербург, ул. Хошимина, д.7, к.3, кв.220
Телефон (812) 323-98-28, Факс 295-21-28
E-mail: etalonggo@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «ВНИИМ им. Д. И. Менделеева» (ФГУП «ВНИИМ им. Д. И. Менделеева»)
190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, Факс: (812) 713-01-14
