Номер по Госреестру СИ: 64115-16
64115-16 Установки поверочные средств измерений напряженности электростатического поля
(П1-23)
Назначение средства измерений:
Установки поверочные средств измерений напряженности электростатического поля П1-23 (далее - установки) предназначены для воспроизведения однородного
электростатического поля в диапазоне напряженностей от 0,3 до 200 кВ/м при поверке и калибровке рабочих средств измерений.
Внешний вид.
Установки поверочные средств измерений напряженности электростатического поля
Рисунок № 1
Внешний вид.
Установки поверочные средств измерений напряженности электростатического поля
Рисунок № 2
Внешний вид.
Установки поверочные средств измерений напряженности электростатического поля
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 155363
ID в реестре СИ - 377763
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П1-23, Нет модификации, -,
Производитель
Изготовитель - ЗАО "НПП "Циклон-Прибор"
Страна - РОССИЯ
Населенный пункт - Московская область, г. Фрязино
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№708 от 2016.06.02 Об утверждении типов средств измерений
Наличие аналогов СИ: Установки поверочные средств измерений напряженности электростатического поля (П1-23)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "НПП "Циклон-Прибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34960-07 |
Установка поверочная средств измерений напряженности магнитного поля, П1-13/1 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
2 года | |
|
34961-07 |
Установка поверочная средств измерений напряженности электрического поля, П1-10/1 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
2 года | |
|
41397-09 |
Установки поверочные средств измерений напряженности магнитного поля, П1-22 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
41397-09 |
Установки поверочные средств измерений напряженности магнитного поля, П1-22 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
41397-09 |
Установки поверочные средств измерений напряженности магнитного поля, П1-22 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
1 год |
|
41397-11 |
Установки поверочные средств измерений напряженности магнитного поля, П1-22 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
41399-09 |
Установки поверочные средств измерений напряженности электрического поля, П1-21 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
41399-09 |
Установки поверочные средств измерений напряженности электрического поля, П1-21 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
1 год |
|
41399-09 |
Установки поверочные средств измерений напряженности электрического поля, П1-21 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
41399-11 |
Установки поверочные средств измерений напряженности электрического поля, П1-21 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
42961-09 01.01.2015 |
Измерители электромагнитных полей, П3-60 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
44247-10 |
Установки поверочные средств измерений напряженности электростатического поля, П1-23 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
47326-11 |
Установки поверочные средств измерений напряженности электростатического поля, П1-23 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
47327-11 |
Установки поверочные средств измерения напряженности электрического поля промышленной частоты, П1-24 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
1 год |
|
47327-11 |
Установки поверочные средств измерения напряженности электрического поля промышленной частоты, П1-24 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
50070-12 |
Установки поверочные средств измерений напряженности электростатического поля, П1-23 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
52651-13 |
Установки поверочные средств измерений напряженности магнитного поля, П1-22 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
52652-13 |
Установки поверочные средств измерений напряженности электрического поля, П1-21 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
52798-13 |
Установки поверочные средств измерений напряженности магнитного поля промышленной частоты, П1-26 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
55498-13 |
Установки поверочные средств измерений напряженности электростатического поля, П1-23 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
57976-14 |
Установки поверочные средств измерений напряженности магнитного поля промышленной частоты, П1-26 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
58468-14 |
Установки поверочные средств измерений напряженности электрического поля, П1-21 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
58996-14 |
Установки поверочные средств измерений напряженности магнитного поля, П1-22 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ |
1 год |
|
64115-16 |
Установки поверочные средств измерений напряженности электростатического поля, П1-23 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
1 год |
|
69343-17 |
Установки поверочные средств измерений напряженности электрического поля промышленной частоты, П1-24 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
1 год |
|
76116-19 13.09.2024 |
Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты, П1-26Э ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
1 год |
|
83133-21 |
Установка поверочная средств измерений напряженности магнитного поля, П1-13/5 ЗАО "НПП "Циклон-Прибор" (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
2 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Установки поверочные средств измерений напряженности электростатического поля (П1-23)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ТАНТК ИМ. Г.М. БЕРИЕВА" (RA.RU.312718) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 11 | 1 | 1 | 10 | 0 | 10 | 1 | 9 |
Стоимость поверки Установки поверочные средств измерений напряженности электростатического поля (П1-23)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на планку фирменную, установленную на стойке, лицевую панель ОУУ методом тампопечати и на титульный лист документа «Установка поверочная средств измерений напряженности электростатического поля П1-23. Паспорт. ЦКЛМ. 411723.003 ПС» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Установка поверочная средств измерений напряжённости электростатического поля П1-23. Паспорт ЦКЛМ.411723.003 ПС. Раздел 9 Порядок работы.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам поверочным средств измерений напряженности электростатического поля П1-23
-
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
-
2 ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц.
-
3 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Поверка
Поверкаосуществляется в соответствии с документом ЦКЛМ.411723.003.МП «Инструкция. Установки поверочные средств измерений напряжённости электростатического поля П1-23. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 22.03.2016 г.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Основные средства поверки:
- государственный рабочий эталон единицы электростатического поля 1 разряда РЭНЭП-00, регистрационный № 3.1.ZZT.0080.2013, диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м, пределы допускаемой относительной погрешности воспроизведения напряженности электростатического поля ±3 %.
Изготовитель
Закрытое акционерное общество «Научно-производственное предприятие «Циклон-Прибор» (ЗАО «НПП «Циклон-Прибор»)
ИНН 5052014050
Адрес: 141190, г. Фрязино Московской области, Заводской проезд, д. 4
Телефон: (495) 972-02-51
Факс: (496) 565-86-55
E-mail: info@ciklon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-46, Факс: (495) 526-63-46
E-mail: office@vniiftri.ru
Принцип действия установки основан на создании однородного электростатического поля в пространстве между параллельными пластинами плоского конденсатора (далее - КП), к которым приложено постоянное напряжение. Вектор напряженности воспроизводимого электростатического поля нормален к плоскостям пластин КП.
Установка состоит из экранированного трехсекционного КП, встроенного регулируемого высоковольтного источника постоянного напряжения и отсчетно-управляющего устройства (далее - ОУУ). Установка комплектуется компараторм напряженности электростатического поля ЭСПИ-301А.
Конструктивно установка выполнена в виде цельнометаллической стойки настольного исполнения, в верхней части которой расположена встроенная экранирующая камера, а в нижней части - встроенный регулируемый высоковольтный источник постоянного напряжения.
КП, являющийся полеобразующим элементом установки, расположен в камере и состоит из двух плоскопараллельных металлических пластин, жестко скрепленных между собой диэлектрическими стержнями. Три рабочие зоны расположены между пластинами и стенками камеры. Передняя панель камеры выполнена открывающейся и снабжена блокировками, исключающими возможность поражения электрическим током обслуживающего персонала, а также встроенными фиксатором и съемными приспособлениями для фиксации антенн поверяемых средств измерений.
Подаваемые на КП симметричные высокие напряжения измеряются встроенными киловольтметрами. Воспроизводимое установкой значение напряженности
электростатического поля, определяемое по измеренному значению напряжения и известному расстоянию между секциями КП, отображается на индикаторе ОУУ.
Внешний вид установки приведен на рисунке 1.
Места пломбирования установки от несанкционированного доступа приведены на рисунке 2.
-
1 - стойка
-
2 - фиксатор антенн
-
3 - панель управления
-
4 - разъем для подключения ОУУ
-
5 - измерителем напряженности электростатического поля ЭСПИ-301А
-
6 - ОУУ
-
7 - съемное приспособление
Рисунок 1 - Общий вид установки
-

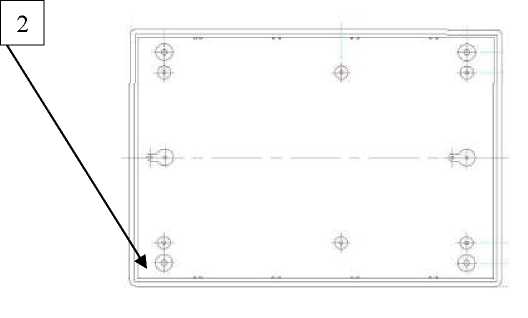

1 - места пломбирования камеры
-
2 - место пломбирования корпуса ОУУ (вид снизу)
Рисунок 2 - Места пломбирования установки от несанкционированного доступа
Комплект поставки установки приведен в таблице 1.
Таблица 1
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная средств измерений напряженности электростатического поля П1-23 в составе: |
ЦКЛМ. 411723.003 |
1 |
|
- стойка |
ЦКЛМ.411512.003 |
1 |
|
- ОУУ |
ЦКЛМ.411251.007 |
1 |
|
- компаратор напряженности электростатического поля ЭСПИ-301 А |
ЭЛИП.411153.002 |
1 |
|
- фиксатор антенн |
- |
1 |
|
- съемное приспособление для поверки ИЭСП-01А |
ЦКЛМ.418129.01 |
1 |
|
- съемное приспособление для поверки ЭСПИ-301Б |
ЦКЛМ.418129.02 |
1 |
|
Паспорт |
ЦКЛМ. 411723.003 ПС |
1 |
|
Методика поверки |
ЦКЛМ.411723.003 МП |
1 |
|
Диапазон воспроизводимых значений напряженности симметричного электростатического поля, кВ/м Пределы допускаемой относительной погрешности воспроизведения напряженности электростатического поля, % Г абаритные размеры (ширина х длина х высота), мм, не более Масса, кг, не более Потребляемая мощность, В • А, не более Рабочие условия эксплуатации: |
от 0,3 до 200. ±5. 550х850х1100. 40. 400. |
|
от 10 до 35; 80; от 84 до 106,7; 220±4,4; 50±0,5. |
