Сведения о средстве измерений: 64083-16 Анализаторы ртути в природном газе

Номер по Госреестру СИ: 64083-16
64083-16 Анализаторы ртути в природном газе
(АРПГ-1)

Назначение средства измерений:
Анализаторы ртути в природном газе АРПГ-1 (далее по тексту анализатор) предназначен для измерений массовой концентрации паров ртути в природном газе, подаваемом в магистральные газопроводы, и газе сепарации (природном газе), бытовом газе, а также в других горючих углеводородных газах и их смесях.

сертификация программного обеспечения
Внешний вид. Анализаторы ртути в природном газе, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы ртути в природном газе
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 02.06.2026
Номер записи - 155326
ID в реестре СИ - 377726
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ООО "НПЭФ "ЭкОН"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Анализаторы ртути в природном газе (АРПГ-1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "НПЭФ "ЭкОН"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13455-05
01.04.2015
Комплексы универсальные ртутеметрические, УКР-1МЦ
ООО "НПЭФ "ЭкОН" (РОССИЯ г.Москва)
1 год
64083-16
02.06.2026
Анализаторы ртути в природном газе, АРПГ-1
ООО "НПЭФ "ЭкОН" (РОССИЯ г.Москва)
ОТ
МП
1 год

Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы ртути в природном газе (АРПГ-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы ртути в природном газе (АРПГ-1)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Волгоградский ЦСМ
Волгоградская область
5438 5438

Программное обеспечение

В анализаторе встроено ПО, выполняющее функции сбора, обработки, отображения, хранения и передачи данных. Встроенное программное обеспечение не позволяет осуществить доступ пользователя к памяти анализатора ни для записи, ни для чтения. ПО не позволяет просматривать и изменять параметры и настройки анализатора. Также не предусмотрена возможность доступа к программному коду анализатора через интерфейс связи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

ARPGfirmware

Идентификационное наименование ПО

Cpu_v.1.01.hex

Lcd_v.1.01.hex

Graph.bin

Номер версии (идентификационный номер) ПО

Версия 1.01

Цифровой идентификатор (контрольная сумма) ПО

5e70864e

Cpu_v.1.01.hex

7759122a

Lcd v.1.01.hex

468f993e

Graph.bin

Алгоритм определения цифрового идентификатора ПО

CRC32

Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений «средний» согласно Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.


Знак утверждения типа

Знак утверждения типа

наносится на лицевую панель блока анализа и индикации и на руководство по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в Руководстве по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам ртути в природном газе АРПГ-1

  • 1     ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

  • 2     ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

  • 3     Технические условия ТУ 4317-012-41987679-15.

Поверка

Поверка

осуществляется по документу МП-242-1963-2015 "Анализаторы ртути в природном газе АРПГ-1. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 октября 2015 г.

Основные средства поверки:

- генератор газовых смесей ГГС-Т, регистрационный номер Госреестра 45189-10 в комплекте с источником микропотока паров ртути 1-го разряда ИМ-Hg, регистрационный номер Госреестра 60554-15.

Знак поверки наносится на свидетельство о поверке (во избежание повреждения знака поверки).


Изготовитель


Общество с ограниченной ответственностью «Научно-производственная Экологическая Фирма «ЭкОН» (ООО «НПЭФ «ЭкОН»)
Юридический адрес: 115598, г. Москва, ул. Загорьевская, д.10, к.4 Фактический адрес: 125363, г. Москва, ул. Новопоселковая, д. 6, корп. 217 ИНН 7726056609
Тел./факс. (495) 580-73-94
E-mail: sales@econ-hg.ru

Испытательный центр


ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Тел.: (812) 251-76-01, факс: (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru

В основу работы анализатора ртути в природном газе положен беспламенный атомноабсорбционный метод с предварительным накоплением на амальгамном биспиральном сорбенте, основанный на измерении поглощения излучения с длиной волны 253,7 нм атомами ртути, содержащимися в природном газе.

Анализатор представляет собой преобразователь фототоков, пропорциональных количеству ртути в прокачиваемом через него газе, в пропорциональный электрический сигнал. Анализатор является компактным переносным устройством, содержит в себе элементы двухлучевого атомно-абсорбционного фотометра: источник излучения, измерительные кюветы, амальгаматор, фотоприемники с максимумом спектральной чувствительности на длине волны 220-260 нм, микронасос, датчик расхода анализируемого газа, измерительный блок.

Микропроцессорный блок обработки данных состоит из электронной микропроцессорной платы и платы жидкокристаллического графического дисплея (с регулируемой подсветкой), монтируется внутри анализатора. Блок обеспечивает управление процессом измерения, формирование результата измерений на основе промежуточных вычислений, цифровую индикацию результатов измерения, связь анализатора с компьютером через RS-232. Результаты измерений выдаются непосредственно на табло в единицах концентрации массовой концентрации ртути (нг/м3 или мг/м3) для проб газа.

Количественные измерения содержания ртути проводятся на основе предварительной градуировки анализатора с помощью генераторов ртутно-газовых смесей.

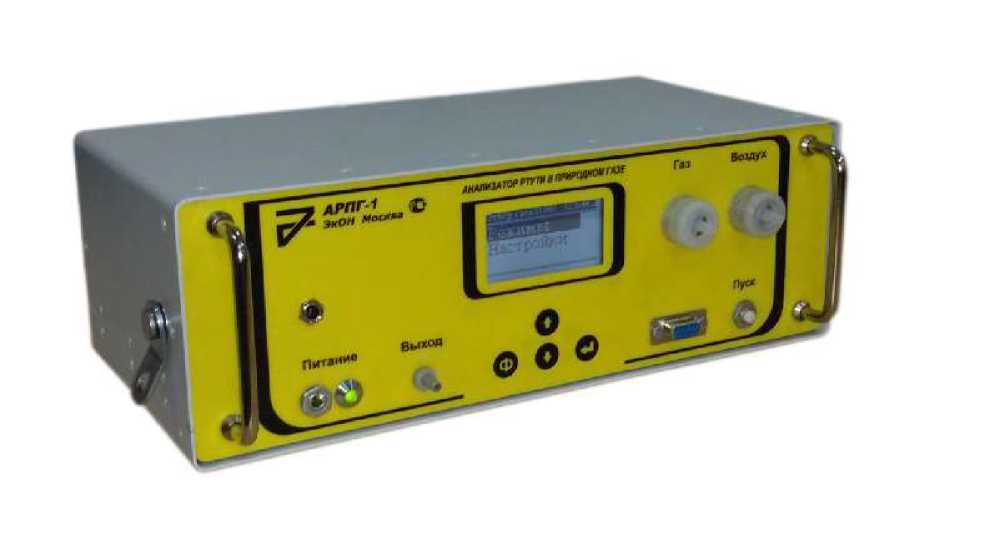

Внешний вид анализатора приведен на рисунке 1.

Пломбирование анализаторов не предусмотрено.

Внешний вид. Анализаторы ртути в природном газе (АРПГ-1), http://oei-analitika.ru

Бс1Л/*

Рисунок 1 - внешний вид анализатора АРПГ-1


приведена в таблице 4.

Таблица 4 -

Наименование

Кол-во

Блок анализа и индикации со встроенными аккумуляторами и комплектом ЗИП

1 шт.

Сетевой адаптер

1 шт.

Программное обеспечение, кабель RS-232

1 шт.

Паспорт

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки МП 242-1963-2015

1 шт.

Составные части комплекса могут поставляться отдельно.


приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значения характеристики

Диапазон измерений массовой концентрации ртути в газе, нг/м3

от 2 до 200000

Пределы допускаемой относительной погрешности анализатора, %

±25

Расход газа, дм3/мин,

1,00±0,01

с возможной регулировкой в диапазоне, дм3/мин

от 0,2 до 1,5

Таблица 3 - Технические характеристики

Наименование характеристики

Значения характеристики

Рекомендованное время прогрева анализатора, мин, не менее

10

Время непрерывной работы, ч, не менее

8

Изменение показаний анализаторов за 8 ч непрерывной

0,5 от относительной погреш-

работы, нг/м3, не более

ности анализатора

Время проведения одного измерения, мин

0,1 до 100

Мощность, потребляемая блоком анализа и индикации, Вт

40

Напряжение питания, В

12±0,5

Габаритные размеры АРПГ-1 (длина х ширина х высота), мм, не более

340x110x190

Масса АРПГ-1, кг, не более

3,9

Рабочие условия применения и показатели надежности:

о/~'

-температура окружающего воздуха, С

от +1 до +40

-атмосферное давление, кПа

от 84 до 106

-относительная влажность, % при 35 оС, не более

80

-средняя наработка на отказ, ч, не менее

500

-средний срок службы, лет, не менее

5
