Номер по Госреестру СИ: 63950-16
63950-16 Полуприцеп-цистерна
(ROHR TAL-A-DK40)
Назначение средства измерений:
Полуприцеп-цистерна ROHR TAL-A-DK40 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации «Полуприцеп-цистерна ROHR TAL-A-DK40».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепу-цистерне ROHR TAL-A-DK401 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
2 Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Перечень эталонов, применяемых при поверке:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонные мерники 2- го разряда вместимостью 200, 500, 1000, 2000, 5000 дм 3.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Изготовитель
WABCO GmbH, Германия
Адрес: Gartenstrasse 1, Gronau 31028, Germany
Тел.: +49-89 470 277 112, факс: +49 511 922 3000
E-mail: wabco@klenkhoursch.de
Заявитель
Общество с ограниченной ответственностью «Компания «КомфортКомплекс» (ООО «Компания «КомфортКомплекс»)
ИНН 7733087936
Адрес: 123363, г. Москва, ул. Сходненская, д. 25, пом. 92 а
Тел.: (495) 723-57-42, факс: (495) 723-57-42
E-mail: infokkk@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ представляет собой цистерну, имеющую в поперечном сечении чемоданообразную форму. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из шести герметичных секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

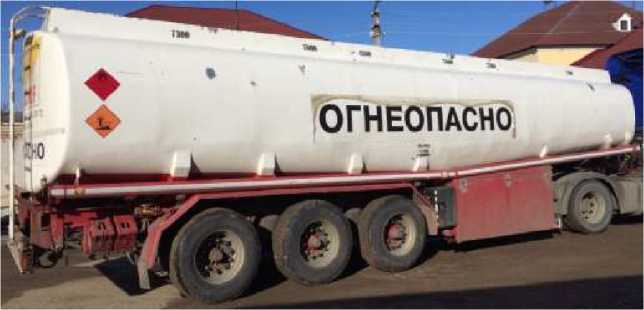

Фото 1 - Общий вид полуприцепа-цистерны ROHR TAL-A-DK40

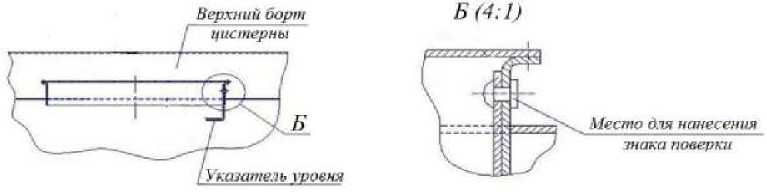

На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки для защиты от несанкционированного изменения положения указателя уровня налива.
/ Указатель уровня
знака поверки
Верхний борт ' цистерны —-
' ■ :
Место для нанесения
Б (4;1)
Рисунок 1 - Обозначение места для нанесения знака поверки
Таблица 1
Параметр |
Значение |
Номинальная вместимость, дм3 |
39000 |
Вместимость 1-й секции, дм3 |
7300 |
Вместимость 2-й секции, дм3 |
7300 |
Вместимость 3-й секции, дм3 |
7000 |
Вместимость 4-й секции, дм3 |
4300 |
Вместимость 5-й секции, дм3 |
5800 |
Вместимость 6-й секции, дм3 |
7300 |
Пределы допускаемой относительной погрешности измерений объема, % |
±0,4 |
Разность между номинальной и действительной вместимостью цистерны, %, не более |
±1,5 |
Снаряжённая масса, кг |
6410 |
Длина, мм |
10800 |
Высота, мм |
3000 |
Ширина, мм |
2500 |
Температура окружающей среды при эксплуатации, °С |
от минус 40 до плюс 50 |
