Номер по Госреестру СИ: 63884-16
63884-16 Антенны измерительные
(TESEQ BHA 9118)
Назначение средства измерений:
Антенны измерительные TESEQ BHA 9118 (далее - антенны) предназначены для измерений плотности потока энергии электромагнитного поля при совместной работе с измерительными приборами.
Внешний вид.
Антенны измерительные
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа»место нанесения знака поверки
место
пломбировки
Рисунок 1
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Наименование параметра или характеристики |
Значение характеристики |
Диапазон рабочих частот, ГГц |
от 1,0 до 18,0 |
Коэффициент калибровки в диапазоне рабочих частот, дБ/м |
от 25 до 45 |
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
±2,0 |
Коэффициент стоячей волны (КСВН), не более |
2,0 |
Масса антенны, кг, не более |
1,9 |
Габаритные размеры (длинахширинахвысота), мм, не более |
247х240х147 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
От +15 до +25 |
- относительная влажность воздуха при температуре 25 °С, % |
до 90 |
- атмосферное давление, кПа |
от 70 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Антенны измерительные TESEQ BHA 9118. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным TESEQ BHA 9118
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178, 4 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 63884-16 «Инструкция. Антенны измерительные TESEQ BHA 9118 фирмы «TESEQ Gmbh», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.05.2015 г.
Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке типографским способом.
Основные средства поверки:
-
- анализатор цепей N5224A (рег. № 53568-13), диапазон рабочих частот от 10 МГц до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ±140-6, уровень гармонических составляющих в выходном сигнале не более минус 23 дБ, диапазон мощности выходного сигнала от минус 87 до 3 дБмВт, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 70 до 10 дБ ±1,1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ±0,9 дБ;
-
- антенна измерительная П6-23М (рег. № 24810-03), диапазон частот от 1,0 до 18,0 ГГц, эффективная площадь 150 см2, пределы допускаемой относительной погрешности эффективной площади ±20 %, КСВН входа 1,5;
-
- комплект антенн измерительных рупорных П6-38 (рег. № 17562-98), пределы допускаемой относительной погрешности эффективной площади ±12 %, КСВН входа не более 1,2.
Изготовитель
Фирма «TESEQ Gmbh», Германия
Landsberger Str/255, 12623 Berlin Germany
Заявитель
Закрытое акционерное общество «Научно-производственная фирма «Диполь»
(ЗАО «НПФ «Диполь»)
Юридический адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16
Почтовый адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16
ИНН 7804137537
Телефон/факс: (812) 702-12-66
E-mail: pribor@dipaul.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Конструктивно антенна представляет собой плавно расширяющийся двухгребневой волноводный переход с излучающим раскрывом прямоугольного сечения, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом. Плоскость поляризации антенны проходит через ось рупора параллельно узким сторонам апертуры. Антенна подключается к измерительному устройству через коаксиальный вход тип III, вариант 3 (розетка) по ГОСТ 13317-89.
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей антенны подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей антенны подключаются к генераторам СВЧ или иным источникам сигналов.

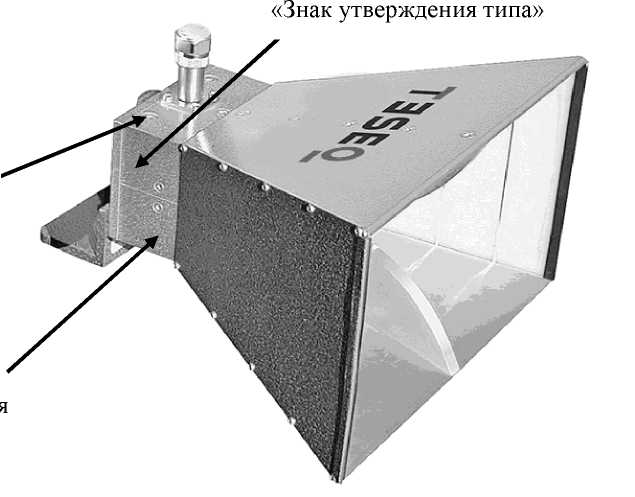

Внешний вид антенны с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
место нанесения наклейки
«Знак утверждения типа»
место нанесения знака поверки
место
пломбировки
Рисунок 1
Программное обеспечение отсутствует.
Комплект поставки включает:
-
- антенна измерительная TESEQ BHA 9118- 1 шт.;
-
- комплект эксплуатационной документации - 1 шт.;
-
- методика поверки- 1 шт.
