Сведения о средстве измерений: 63858-16 Уровнемеры магнитострикционные поплавковые

Номер по Госреестру СИ: 63858-16
63858-16 Уровнемеры магнитострикционные поплавковые
(MAG)

Назначение средства измерений:
Уровнемеры магнитострикционные поплавковые MAG (далее — уровнемеры) предназначены для измерения уровня жидкости или раздела двух жидкостей в резервуарах.

сертификация программного обеспечения
Внешний вид. Уровнемеры магнитострикционные поплавковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры магнитострикционные поплавковые
Рисунок № 1
Внешний вид. Уровнемеры магнитострикционные поплавковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры магнитострикционные поплавковые
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 29.04.2021
Номер записи - 155090
ID в реестре СИ - 377490
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Пульсар-15, ПСК-М, MAG,

Производитель

Изготовитель - Фирма "Cesare Bonetti S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 93
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 431 дн.

Приказы РСТ, где упоминается данный тип СИ

№485 от 2016.04.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Уровнемеры магнитострикционные поплавковые (MAG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
63858-16 Уровнемеры магнитострикционные поплавковые (MAG)
Фирма "Cesare Bonetti S.p.A." (ИТАЛИЯ )
67960-17 Уровнемеры байпасные поплавковые (BNA)
Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА") (РОССИЯ г. Москва)

Все средства измерений Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63858-16
29.04.2021
Уровнемеры магнитострикционные поплавковые, MAG
Фирма "Cesare Bonetti S.p.A." (ИТАЛИЯ )
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры байпасные поплавковые (BNA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПО "СЕВМАШ"
(RA.RU.310645)
  • ПСК-М
  • 8 0 8 0 8 0 8
    ООО "ЦЕНТР МЕТРОЛОГИИ+"
    (RA.RU.313620)
  • Пульсар-15
  • 2 0 2 0 0 0 0
    ООО "СНЭМА-СЕРВИС"
    (RA.RU.312260)
  • MAG
  • 83 38 0 83 0 83 0 83

    Стоимость поверки Уровнемеры байпасные поплавковые (BNA)

    Организация, регион Стоимость, руб Средняя стоимость
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    5400 5400

    Программное обеспечение

    Уровнемеры с устройством MST-X имеют встроенное программное обеспечение MSTX, предназначенное для идентификации, сбора, обработки, регистрации, передачи результатов измерений и настройки уровнемеров.

    Программное обеспечение уровнемеров соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное        наименование

    программного обеспечения

    mstx 1 8.hex

    Номер версии (идентификационный номер) программного обеспечения

    не ниже 1.8

    Цифровой идентификатор программного обеспечения      (контрольная      сумма

    исполняемого кода)

    0хDF05

    (рассчитан по алгоритму CRC16)

    Влияние программного обеспечения было учтено при нормировании метрологических характеристик.

    Лист № 3 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус уровнемера.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений Методика измерений приведена в документе «Уровнемеры магнитострикционные поплавковые MAG. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к уровнемерам магнитострикционным поплавковым MAG

    Техническая документация фирмы «Cesare Bonetti S.p.A.», Италия.

    Поверка

    Поверка

    осуществляется по документу МП 2511/0011-15 «Уровнемеры магнитострикционные поплавковые MAG. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 ноября 2015 г.

    Основное средство поверки:

    - лента измерительная 3- го разряда по ГОСТ Р 8.763-2011;

    - рулетка измерительная металлическая 2-го класса точности с грузом по ГОСТ 7502-98.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Фирма «Cesare Bonetti S.p.A.»
    Адрес: Via Cesare Bonetti, 17, I - 20024 Garbagnate Milanese (MI), Италия
    Тел./факс: + (1) 705-740-7044, +(1) 705-745-7665

    Заявитель


    ООО «РусТЭК Индустрия»
    Адрес: 117420, г. Москва, ул. Наметкина, д. 10 А, корп. 1, офис 308
    Тел.: (495) 989-98-74

    Испытательный центр


    ФГУП «ВНИИМ им. Д.И. Менделеева»
    Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
    Телефон: +7 (812) 251-76-01
    Факс: 713-01-14

    Принцип действия уровнемеров основан на магнитном взаимодействии постоянного магнита поплавка и индицирующего устройства.

    Уровнемеры состоят из:

    • -   внешней камеры (далее - камера),

    • -    магнитного поплавка с постоянным магнитом (далее - поплавок),

    • -    магнитного роликового индикатора (далее - индикатор).

    Поплавок уровнемеров установлен внутри камеры, которая связана непосредственно с технологическим резервуаром таким образом, что в ней создаются условия, аналогичные условиям в резервуаре.

    Магнитное поле, создаваемое постоянным магнитом поплавка, воздействует на

    индикатор, смонтированный с внешней стороны камеры. Индикатор представляет собой трубку с находящимися внутри двухцветными пластмассовыми роликами со стержневыми магнитами (далее - герконами). При изменении уровня контролируемой среды в резервуаре под действием магнитного поля поплавка герконы поворачиваются на 180° стороной с другим цветом (красный или черный в зависимости от исполнения). Индикатор работает без использования вспомогательной энергии.

    Уровнемеры имеют несколько исполнений, различающихся размерами, материалами изготовления и условиями эксплуатации.

    Для определения значений уровня уровнемер может быть оснащен:

    • - шкалой;

    • - системы MST;

    • - устройством MST-X.

    Система MST представляет из себя электронный блок (трансмиттер MST в

    металлическом корпусе и сенсорный элемент MST, который крепится к камере уровнемера. Внутри сенсорного элемента находится цепь резисторов. При изменении уровня контролируемой среды изменяется общее сопротивление цепи, которое преобразуется в электронном блоке в выходной сигнал (4-20) мА, пропорциональный значению уровня.

    Устройство MST-X подключается к трансмиттеру MST, выходной сигнал которого

    преобразуется в значение уровня. Результаты измерений отображаются на дисплее устройства MST-X.

    Конфигурирование уровнемеров осуществляется с помощью кнопок на панели устройства MST-X.

    Уровнемеры устанавливаются на боковой стенке резервуара при помощи монтажных фланцев.

    Степень защиты от внешних воздействий по ГОСТ 14254-96 - IP65. Маркировка взрывозащиты уровнемеров с системой MST - 0ExiaIICT6 Х.

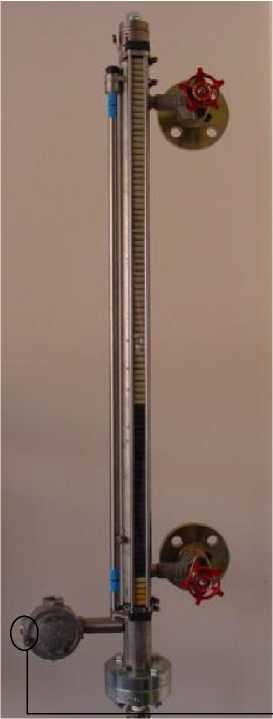

    Внешний вид уровнемеров с системой MST представлен на рисунке 1.

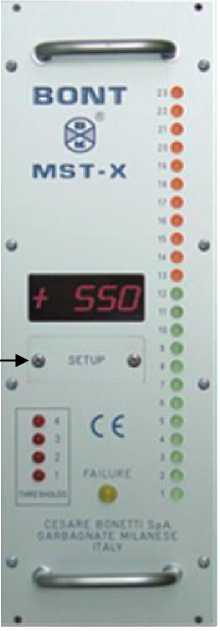

    Внешний вид устройства MST-X представлен на рисунке 2.

    Внешний вид. Уровнемеры байпасные поплавковые (BNA), http://oei-analitika.ru

    Место пломбировки

    -л Г
    Внешний вид. Уровнемеры байпасные поплавковые (BNA), http://oei-analitika.ru

    Рисунок 2 - Устройство

    MST-X

    Рисунок 1 - Внешний вид уровнемеров магнитострикционных поплавковых MAG с системой MST


    Таблица 4

    Наименование

    Кол-во

    Примечание

    Уровнемер магнитострикционный поплавковый MAG

    1 шт.

    исполнение в соответствии с заказом

    Шкала

    1 шт.

    в соответствии с заказом

    Система MST

    1 шт.

    в соответствии с заказом

    Устройство MST-X

    1 шт.

    в соответствии с заказом

    Руководство по эксплуатации

    1 экз.

    Инструкция по эксплуатации устройства MST-X

    1 экз.

    в соответствии с заказом

    Методика поверки МП 2511/0011-15

    1 экз.


    Таблица 2

    Наименование технической характеристики

    Значение характеристики

    Диапазон измерений уровня*, мм

    от 0 до 6000

    Пределы допускаемой абсолютной погрешности измерений уровня, мм

    ±10

    Цена деления шкалы, мм

    10

    Разрешающая способность системы MST*, мм

    7,5/10/15

    Пределы допускаемой абсолютной погрешности уровнемера с системой MST (4MST), мм, при разрешающей способности:

    • - 7,5 мм,

    • - 10 мм,

    • - 15 мм

    ±Д52 +L2,

    ±<10г + 1?,

    где L - верхний предел диапазона измерений, м

    Пределы допускаемой основной абсолютной погрешности уровнемера с устройством MST-X, мм

    &5 ■ А)2,

    где L - верхний предел диапазона измерений, м

    Пределы допускаемой дополнительной приведенной погрешности уровнемера с устройством MST-X при изменении температуры окружающей среды на 1°С в диапазоне от минус 20 до +15 и от +25 до +85 °С, % от верхнего предела диапазона измерений

    ±0,01

    Выходной сигнал системы MST, мА

    4 - 20

    Напряжение питания, В:

    • - система MST,

    • - устройство MST-Х

    11 - 28

    18 - 36 или 24/115/230 ± 10 %

    Потребляемая мощность, не более:

    • - система MST, мВт,

    • - устройство MST-Х, Вт

    5,2

    20

    Габаритные размеры (без монтажных фланцев), мм, не более**

    0176x7300

    Продолжение таблицы 2

    Наименование технической характеристики

    Значение характеристики

    Масса, кг, не более**

    135

    Средний срок службы, лет

    10

    - в соответствии с заказом,

    * - в зависимости от исполнения.

    Условия эксплуатации указаны в таблице 3.

    Таблица 3

    Условия эксплуатации

    Значение

    Диапазон температуры окружающей среды, °С:

    • - трансмиттер MST,

    • - сенсорный элемент MST,

    • - устройство MST-Х

    от -20 до +85 от -40 до +125 от -20 до +85

    Относительная влажность воздуха, %, не более

    90 (без конденсации влаги)

    Диапазон температуры контролируемой среды, °С

    от -40 до +400

    Рабочее давление контролируемой среды, МПа, не более

    38,8

    Плотность контролируемой среды, кг/м3, не менее

    415
