Номер по Госреестру СИ: 63853-16
63853-16 Динамометры
(UU, ULМ)
Назначение средства измерений:
Динамометры UU, ULM (далее - динамометры) предназначены для измерений статических сил растяжения или сжатия.

Внешний вид.
Динамометры
Рисунок № 1

Внешний вид.
Динамометры
Рисунок № 2

Внешний вид.
Динамометры
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) динамометра встроено в цифровой прибор и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке и представлению измерительной информации. Корпус цифрового прибора защищен заводской пломбой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
D10U |
Номер версии (идентификационный номер) ПО* |
иЕгб.З |
Цифровой идентификатор ПО |
Не доступно |
* Номер версии (идентификационный номер) ПО не ниже указанного. |
Идентификация программы: после включения на цифровом приборе отображается номер версии ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, на цифровой прибор и на упругий элемент датчика в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Динамометры UU, UL-М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к динамометрам UU, ULM-
1 ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.
-
2 ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
Поверка
Поверкаосуществляется по документу МП 2301-284-2016 «Динамометры UU, ЦЬМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.03.2016 г.
Основные средства поверки: машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014.
Изготовитель
Общество с ограниченной ответственностью «А+Прожектс» (ООО «А+Прожектс»)
ИНН 7810087595
Адрес: 198152, Санкт-Петербург, ул. Краснопутиловская д.46, к.2, лит.А
Тел/факс: (812) 334-78-58; Е-mail: office@aproj ects.su
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14; Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в цифровой прибор для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, цифрового прибора с цифровым отсчетным устройством и соединительного кабеля. Цифровой прибор расположен в металлическом корпусе. Два динамометра могут быть встроены в один корпус.

Места пломбировки
Места нанесения знаков поверки
Рисунок 1 - Внешний вид цифрового прибора и схема его пломбировки от несанкционированного доступа.

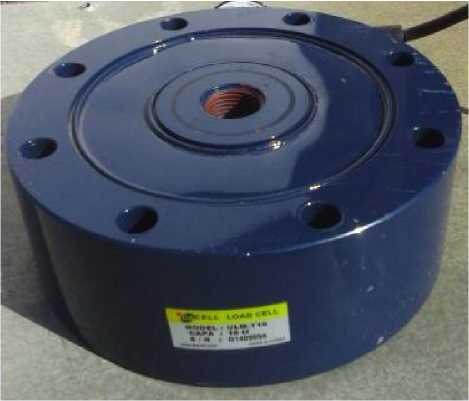

Датчик для измерений сил сжатия
Рисунок 2 - Варианты исполнения датчика
Датчик для измерений сил растяжения
-
1 Динамометр - 1 шт.
-
2 Руководство по эксплуатации РЭ 004-98568790-2013 - 1 экз.
-
3 Методика поверки МП 2301-284-2016 - 1 экз.
Диапазоны измерений, пределы допускаемой относительной погрешности, габаритные размеры и масса датчиков силоизмерительных, виды измеряемых сил приведены в таблице 2.
Таблица 2
Обозначение динамометра |
Диапазон измерений, кН |
Пределы допускаемой относительной погрешности, % |
Габаритные размеры датчика силоизмерительного (длина, ширина, высота), мм, не более |
Вид измеряемой силы |
Масса, кг, не более |
UU-T1 |
от 1 до 10 |
±0,5 |
70, 25, 65 |
растяжение |
1 |
UU-T5 |
от 5 до 50 |
100, 45, 96 |
5 | ||
ULM-T20 |
от 20 до 200 |
320, 80, 280 |
15 | ||
ULM-T5 |
от 5 до 50 |
150, 50, 120 |
сжатие |
10 | |
ULM-T10 |
от 10 до 100 |
215, 65, 180 |
15 | ||
ULM-T100 |
от 100 до 1000 |
350, 150, 310 |
60 | ||
ULM-T100* |
от 100 до 1000 |
±1,0 |
350, 150, 310 |
60 |
Габаритные размеры и масса цифрового прибора, параметры электрического питания от сети переменного тока, потребляемая мощность, условия эксплуатации и вероятность безотказной работы приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значения характеристики |
Габаритные размеры цифрового прибора (длина, ширина, высота), мм, не более |
130, 100, 50 |
Масса цифрового прибора, кг, не более |
2 |
Параметры электрического питания от сети переменного тока:
|
от 200 до 240 от 49 до 51 |
Продолжение таблицы 3
Наименование характеристики |
Значения характеристики |
Потребляемая мощность, Вт, не более |
25 |
Условия эксплуатации: -область нормальных значений температуры окружающего воздуха, °С - область нормальных значений относительной влажности, % |
от + 15 до + 35 от 45 до 85 |
Вероятность безотказной работы за 1000 часов |
0,9 |
