Номер по Госреестру СИ: 63839-16
63839-16 Счетчики частиц в жидкости
(PAMAS мод. S 40, S 4031, S 50, SBSS, SVSS)
Назначение средства измерений:
Счётчики частиц в жидкости PAMAS моделей S 40, S 4031, S 50, SBSS, SVSS (далее - счётчики) предназначены для измерений счётной концентрации частиц различного происхождения в жидкостях.
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 1
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 2
Внешний вид.
Счетчики частиц в жидкости
Рисунок № 3
Программное обеспечение
Счётчики имеют встроенное и автономное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений.
Автономное ПО предназначено для выполнения измерений, сбора, обработки, отображения, получения и хранения результатов измерений на внешних носителях. Применение автономного ПО определяется моделью счётчика.
Счётчики имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблицах 1-3.
Таблица 1 - Встроенное ПО
Идентиф икационные данные (признаки) |
Значение | ||||
S 40 |
S 4031 |
S 50 |
SBSS |
SVSS | |
Идентификационное наименование ПО |
PAMAS S 40 |
PAMAS S 4031 |
PAMAS S 50 |
PAMAS SBSS |
PAMAS SVSS |
Номер версии (идентификационный номер) ПО |
версия не ниже 003 |
версия не ниже 001 |
версия не ниже 5.0 | ||
Цифровой идентификатор ПО |
расчёт не предусмотрен |
Таблица 2 - Автономное ПО (PAMAS PCT, PAMAS PMA, PAMAS POV)
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
PAMAS PCT |
PAMAS PMA |
PAMAS POV |
Номер версии (идентификационный номер) ПО |
версия не ниже 1.2.0 |
версия не ниже 2.4.2.2 |
версия не ниже 3.2.1 |
Цифровой идентификатор ПО |
A1C6FF4A5506 6EFAB65B2D20 F2926E53 (MD5) |
7BD4F26CF64D 773C1BB70781 FB4FBF69 (MD5) |
F8F9716AF450 6C8BB5B1EF66 64F457C1 (MD5) |
Таблица 3 - Автономное ПО (PAMAS USP, PAMAS GOST, PAMAS ISO)
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
PAMAS USP |
PAMAS GOST |
PAMAS ISO |
Номер версии |
версия не ниже 3.6.2 | ||
(идентификационный номер) ПО |
версия не ниже 1.0 | ||
61373AC74705 |
C509C2C3E120 |
50A501736248 | |
Цифровой |
50BAF5B9DA8B |
8B218F4D7B69 |
EFD653339B34 |
идентификатор ПО |
3029FA53 |
E17983FA |
F938468F |
(MD5) |
(MD5) |
(MD) |
Знак утверждения типа
Знак утверждения типананосится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам частиц в жидкости PAMAS моделей S 40, S 4031, S 50, SBSS, SVSS
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2 Техническая документация изготовителя .
Поверка
Поверка осуществляется по документу МП-242-1966-2015 «Счётчики частиц в жидкости PAMAS моделей S 40, S 4031, S 50, SBSS, SVSS. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «07» декабря 2015 г.Основные средства поверки: рабочие эталоны единицы счётной концентрации частиц в жидкости в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«PAMAS GmbH», Германия
Адрес: Dieselstrasse 10, 71277 Rutesheim
Тел/факс: +49 (7152) 99-63-0, 54-86-2; Е-mail: info@pamas.de; web: www.pamas.de
Заявитель
ООО «ДМС», РФ
Адрес: 119634, г. Москва, ул. Лукинская, д. 16, корп. 1
Тел/факс: +7 (499) 739-06-67, 739-08-64, 739-09-25
Е-mail: mail@pamas.ru; web: www.pamas.ru
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Е-mail: info@vniim.ru; web: www.vniim.ru
Принцип действия счётчиков основан на регистрации ослабления оптического излучения. Луч, формируемый источником излучения, попадает в измерительную камеру и освещает фотоприёмник. Пересекающие луч частицы создают тень на фотоприёмнике. Соотношение площадей освещённой и затенённой областей фотоприёмника определяет размер частицы, а количество последовательных затенений - количество частиц.
Счётчики могут оснащаться различными сенсорами, состоящими из источника излучения, измерительной камеры и фотоприёмника. Диапазон измерений счётчика определяется установленным в него сенсором. Исполнения сенсоров обеспечивают возможность регистрации размеров частиц по различным каналам. Каналы регистрации размеров частиц настраиваются изготовителем при выпуске из производства.
На рисунке 1 изображён внешний вид счётчиков. Счётчики являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбировка корпуса не предусмотрена.
S 40, S 4031
SBSS
SVSS

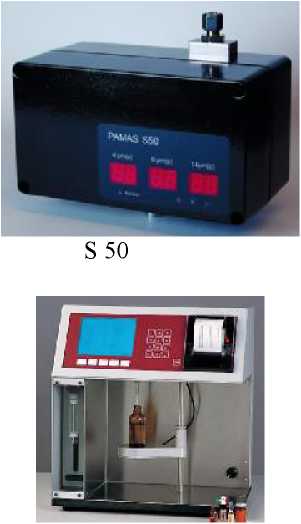

Рисунок 1 - Внешний вид счётчиков частиц в жидкости PAMAS моделей S 40, S 4031, S 50, SBSS, SVSS
Счётчики выпускаются в различных исполнениях, отличающихся наличием дополнительных технических устройств и/или возможностей, не влияющих на метрологические характеристики. В зависимости от исполнения после наименования модели может быть указана дополнительная числовая и/или буквенная индексация. Исполнения отличаются наличием дополнительного защитного корпуса, устойчивостью элементов пробоотборного тракта к анализу химически агрессивных жидкостей. Виды анализируемых жидкостей указываются в руководстве по эксплуатации индивидуально для каждого исполнения.
Конструктивно счётчики моделей S 40, S 4031, SBSS, SVSS состоят из одного блока, в котором размещается система пробоотбора, сенсор, электронная плата управления, и термопринтер.
Отбор анализируемой пробы осуществляется за счёт разрежения, создаваемого встроенным насосом (модели S 40 и S 4031) или посредством перемещения плунжера шприца-дозатора (модели SVSS и SBSS).
Модель SBSS может комплектоваться компрессором для дегазации проб в процессе пробоподготовки.
Модель S 50 конструктивно состоит из одного блока, в котором размещается только сенсор и электронная плата управления. Прокачка анализируемой пробы осуществляется посредством разряжения, создаваемого внешним насосом. Исполнение модели S 50, имеющее индекс «P», имеет встроенный насос.
Конструкция системы пробоотбора моделей S 40 и S 50 позволяет проводить анализ жидкостей в магистральных линиях гидравлических систем.
Электрическое питание в зависимости от модели осуществляется от сети переменного тока и/или от встроенной аккумуляторной батареи.
Управление счётчиками осуществляется с помощью сенсорного дисплея или кнопок на фронтальной панели счётчиков (кроме модели S 50), а также с помощью персонального компьютера (планшета) посредством интерфейсов USB, RS-232, RS-485.
Результаты измерений могут выводиться на экран счётчика, либо в печатной форме с помощью интегрированного термопринтера. Представление результатов измерений предусмотрено в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров.
В модели S 50 на экране индицируются только значения классов чистоты жидкости. Результаты измерений представляются на экране персонального компьютера (планшета).
Таблица 7
Наименование |
Количество |
Счётчик частиц в жидкости PAMAS |
1 шт. |
Персональный компьютер (планшет)1 |
1 комп. |
Автономное программное обеспечение2 |
1 экз. |
Комплект ЗИП3 |
1 комп. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП-242-1966-2015 |
1 экз. |
Примечания:
-
1) поставка персонального компьютера (планшета) осуществляется по отдельному заказу.
-
2) поставка автономного ПО осуществляется по отдельному заказу.
-
3) комплект ЗИП согласовывается при заказе.
-
1. Диапазоны измерений приведены в таблице 4.
Таблица 4
Модель |
Сенсор |
Диапазон показаний счетной концентрации частиц, частиц/см3 |
Диапазон измерений счетной концентрации частиц, частиц/см3 |
S 40, S 4031, SBSS, SVSS |
HCB-LD-25/15 |
от 0 до 200 000 |
от 100 до 200 000 |
HCB-LD-25/25 |
от 0 до 120 000 |
от 100 до 120 000 | |
HCB-LD-50/50 |
от 0 до 24 000 |
от 100 до 24 000 | |
HCB-LD-SC-25/25 |
от 0 до 10 000 |
от 100 до 10 000 | |
S 50 |
HX-50/50 |
от 0 до 24 000 |
от 100 до 24 000 |
-
3. Габаритные размеры и масса счётчиков приведены в таблице 5.
Таблица 5
Модель |
Г абаритные размеры (Д х Ш х В), мм |
Масса, кг, не более |
S 40 |
300 х 300 х 140 |
9 |
S 4031 |
300 х 300 х 140 |
9 |
S 50 |
220 х 120 х 120 |
3,7 |
SBSS |
400 х 300 х 600 |
28 |
SVSS |
450 х 280 х 400 |
15 |
4. Электрическое питание и потребляемая мощность счётчиков приведены в таблице 6.
Таблица 6
Модель |
Электрическое питание |
Потребляемая мощность, В-А, не более |
S 40 |
от сети переменного тока напряжением (100 - 240) В и частотой (50 - 60) Гц; от сети постоянного тока напряжением (10 - 36) В; от встроенной аккумуляторной батареи |
300 |
S 4031 | ||
S 50 |
от сети постоянного тока напряжением (24 - 100) В | |
SBSS |
от сети переменного тока напряжением (100 - 240) В и частотой (50 - 60) Гц | |
SVSS |
-
7. Условия эксплуатации:
- диапазон температуры окружающей среды, ° С от плюс 10 до плюс 40
- диапазон относительной влажности (без конденсата), % от 10 до 70
- диапазон атмосферного давления, кПа от 84 до 107
