Номер по Госреестру СИ: 63663-16
63663-16 Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени
(GTR51)
Назначение средства измерений:
Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени GTR51 (далее - аппаратура) предназначены для измерения текущих навигационных параметров по сигналам космических навигационных систем (КНС) ГЛОНАСС, GPS и Galileo, определения на их основе расхождения шкалы времени, подаваемой на вход аппаратуры, относительно шкал времени КНС ГЛОНАСС, GPS и Galileo. При одновременной работе нескольких комплектов аппаратуры обеспечивается дифференциальный режим сравнения шкал времени, подаваемых на вход аппаратуры.
Внешний вид.
Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 154869
ID в реестре СИ - 377269
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "DICOM, spol. s. r. o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№400 от 2016.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени (GTR51)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "DICOM, spol. s. r. o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59071-14 13.11.2019 |
Аппаратура для высокоточного сравнения шкал времени , GTR51 Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
1 год |
|
63663-16 |
Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени, GTR51 Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Кто поверяет Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени (GTR51)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени (GTR51)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) аппаратуры включает общее ПО и ПО навигационного модуля. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Общее ПО |
ПО навигационного модуля | |
|
Идентификационное наименование ПО |
JAVAD TRE_G3T |
TRE_G3TH_8 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.0 |
не ниже 3.5.5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
|
Алгоритм вычисления идентификатора ПО |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.02.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус приемно-измерительного устройства в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени GTR51. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам эталонным аппаратуры для высокоточного сравнения шкал времени GTR51
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-16-08 МП «Инструкция. Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени GTR51. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
-
- Государственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ 1-2012, СКО результатов измерений при воспроизведении единиц времени и частоты при интервале времени измерения 1 сут., не более 540-15;
-
- Государственный первичный специальный эталон единицы длины ГЭТ 199-2012, границы неисключенной систематической погрешности (при доверительной вероятности 0,95) результатов измерений расстояний между пунктами в диапазоне до 4000 км ± 0,02 м;
-
- комплект эталонный имитатора навигационного сигнала GSS8000, рег. № 62049-15, предел допускаемого СКО случайной составляющей погрешности формирования беззапросной дальности до навигационного космического аппарата по фазе дальномерного кода не более 0,01 м, по фазе несущей частоты не более 0,001 м; границы допускаемой погрешности измерений интервала времени между импульсным сигналом шкалы времени 1 Гц и соответствующим ему событием в навигационном сигнале (по уровню вероятности 0,95) ±0,2 нс;
- стандарт частоты и времени водородный Ч1-1007, рег. № 40466-09, среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала на интервале времени измерений (t) t = 1 с не более 540’13, t = 10 с не более 2- 10-13.
Изготовитель
Фирма «DICOM, spol. s r. o.», Чешская Республика
Sokolovska 573 686 01 Uherske Hradiste, Czech Repblic
тел. + 420 572 522 603 , факс + 420 572 522 836
E-mail: obo@dicom.mesit.cz
Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
141570, Московская область, Солнечногорский район, рабочий поселок Менделеево ИНН 5044000102
Тел. +7 (495) 526-63-00, факс: +7 (495) 944-52-68
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: +7 (495) 526-63-00, факс: +7 (495) 944-52-68
E-mail: director@vniiftri. ru
Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов КНС ГЛОНАСС, GPS и Galileo. Аппаратура обеспечивает автоматическое непрерывное круглосуточное проведение измерений текущих навигационных параметров и формирование измерительной информации по сигналам с открытым и санкционированным доступом КНС ГЛОНАСС в частотных диапазонах L1 и L2 (L1OF, L1SF, L2OF, L2SF), по сигналам с кодом стандартной (C/A - course acquisition) и высокой (P - precise) точности КНС GPS в частотных диапазонах L1, L2 и L5 (L1 C/A, L1P, L2C, L2P, L5), сигналам КНС Galileo в частотных диапазонах E1 и E5a, а также сигналам широкозонной системы функциональных дополнений SBAS в частотных диапазонах L1 и L5.
Конструктивно аппаратура состоит из калиброванных с высокой точностью приемноизмерительного устройства и антенны. Приемно-измерительное устройство выполнено в виде моноблока в металлическом корпусе, включающем следующие основные элементы: навигационный модуль приемника сигналов КНС ГЛОНАСС, GPS и Galileo, измеритель интервалов времени, компьютер. Для обеспечения поддержания необходимого температурного режима в приемно-измерительном устройстве имеется встроенный термоэлектрический модуль. Металлический корпус имеет элементы крепления для установки в стандартный 19” телекоммуникационный шкаф.
На лицевой панели приемно-измерительного устройства расположены следующие радиочастотные разъемы: разъемы TNC-типа для подключения антенны (GNSS ANTENNA) и гармонического сигнала опорной частоты 10 МГц (10 MHz IN), разъемы BNC-типа для подключения импульсного сигнала частотой 1 Гц опорной шкалы времени (1 PPS IN) и выдачи импульсного сигнала частотой 1 Гц внутренней шкалы времени (1 PPS OUT). Внутренняя шкала времени (1 PPS OUT) непрерывно формируется на основе гармонического сигнала опорной частоты 10 МГц, при начале измерений внутренняя шкала времени синхронизируется со шкалой времени UTC с погрешностью не более 30 нс, при проведении измерений стабильность внутренней шкалы времени соответствует стабильности гармонического сигнала опорной частоты 10 МГц.
Аппаратура поддерживает измерения беззапросной дальности (псевдодальности) до навигационных космических аппаратов КНС ГЛОНАСС, GPS и Galileo как по фазе дальномерного кода (кодовые измерения), так и по фазе несущей частоты (фазовые измерения) во внутренней шкале времени, синхронизированной с высокой точностью к опорной шкале времени (1 PPS IN), подаваемой на вход аппаратуры.
Для приемно-измерительного устройства и антенны с высокой точностью оценены и учтены в проводимых измерениях текущих навигационных параметров значения калибровочных поправок к кодовым измерениям псевдодальности до навигационных космических аппаратов КНС ГЛОНАСС, GPS, Galileo (для сигналов КНС ГЛОНАСС калибровочные поправки рас-
считаны для литеров рабочих частот от минус 7 до 6 в частотных диапазонах L1 и L2 для сигналов с открытым и санкционированным доступом; итого 56 калибровочных поправок для сигналов КНС ГЛОНАСС).
Аппаратура может подключаться к локальной сети (или Интернет), что позволяет управлять ею дистанционно, а также загружать исходные и скачивать выходные данные. Работа аппаратуры осуществляется в автоматизированном режиме. После первоначальной настройки аппаратура обеспечивает непрерывный сбор данных измерений. На основании собранных данных могут быть сформированы выходные файлы в нескольких стандартных (RINEX, версии 2.11, 3.01; CGGTTS, версии 01, 02) и закрытых (RAW, BETA) форматах. Формирование выходных данных может быть запущено вручную или с помощью планировщика, который позволяет выполнять эту процедуру регулярно с заданной периодичностью. Сформированные файлы данных сохраняются в памяти приемно-измерительного устройства в течение не менее 30 суток, могут быть автоматически выгружены из аппаратуры на сервер или сохранены на внешний диск.
Внешний вид аппаратуры, место пломбировки от несанкционированного доступа и нанесения знака (наклейки) об утверждении типа приведены на рисунке 1.

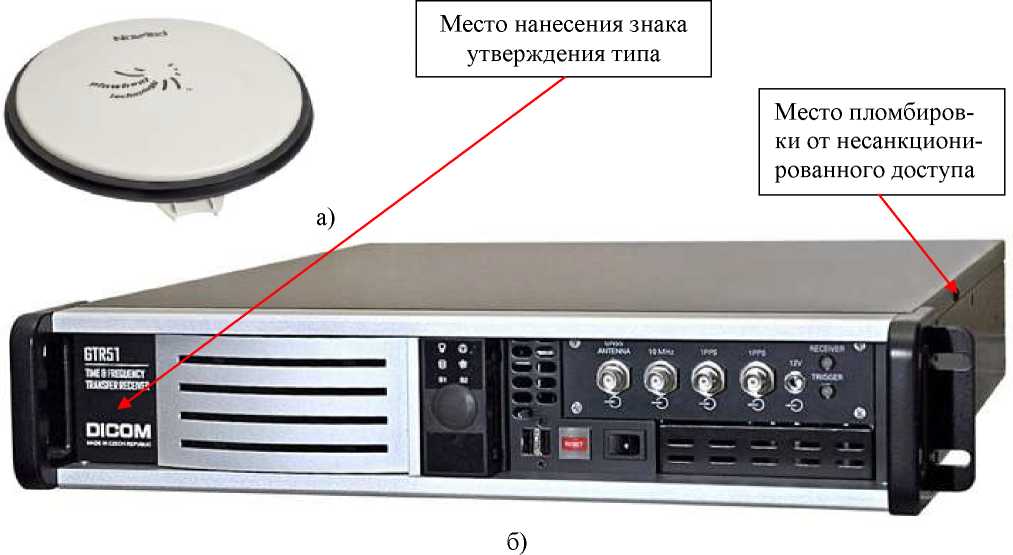

Рисунок 1 - Внешний вид антенны а) и приемно-измерительного устройства б) из состава аппаратуры и схема пломбировки
