Номер по Госреестру СИ: 63641-16
63641-16 Датчик вакуумный инверсно-магнетронный
(AIM-X-NW25)
Назначение средства измерений:
Датчик вакуумный инверсно-магнетронный AIM-X-NW25 предназначен для измерения абсолютного давления.
Знак утверждения типа
Знак утверждения типананосится на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации на датчик вакуумный инверсно-магнетронный AIM-X-NW25.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчику вакуумному инверсно-магнетронному AIM-X-NW25
-
1 Документация фирмы EDWARDS, Великобритания.
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 + 1103 Па;
Поверка
Поверка осуществляется по документу РТ-МП-2953-443-2016 «ГСИ. Датчик вакуумный инверсномагнетронный AIM-X-NW25. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.01.2016 г.При первичной поверке знак поверки наносится в виде оттиска поверительного клейма, а при периодической поверке знак поверки наносится в виде оттиска поверительного клейма и голографической наклейки, на свидетельство о поверке.
Основные средства поверки:
- вакуумметр ионизационный образцовый 2-го разряда ВИО-1 с диапазоном измерений от 740-9 до 1-10’1 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 1-10-7 до 1 • 10-1 Па и ± 30 % в диапазоне от 740-9 до 1,1 • 10-7Па (Госреестр № 9862-85);
-
- установка вакуумметрическая эталон-5ная 2-го 3разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от V10-5 до V103 Па, с допускаемой относительной погрешностью ± 10 % в диапазоне от Г10-2 до Г103 Па и ± 15 % в диапазоне от Г10-5 до 1 • 10-2 Па (Госреестр № 53639-13);
-
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);
-
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ± (0,001U+0,3) В, в диапазоне до 30 В и ± (0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Изготовитель
Фирма EDWARDS, Великобритания
Юридический адрес: Manor Royal, Crawley, West Sussex, RH10 2LW, UK
Tel: (44) 1293 528844/Fax: (44) 1293 533453
Заявитель
ООО «Вейтус»
Адрес: 11512, г. Москва, ул. Хавская, д.11, к. 312
Тел./Факс: +7 (495) 954-94-96
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Датчик вакуумный инверсно-магнетронный AIM-X-NW25 выполнен в виде единого корпуса, в котором расположена разрядная трубка. В корпусе разрядной трубки параллельно друг другу расположены катодная пластина на заземлённом потенциале и анод с высоким положительным зарядом. С внешней стороны на разрядной трубке расположены два постоянных магнита и металлических хомут. Датчик вакуумный инверсно-магнетронный AIM-X-NW25 имеет аналоговый выходной сигнал, который может быть использован для
удаленного отображения и контроля вакуумных систем.
Принцип действия датчика вакуумного инверсно-магнетронного AIM-X-NW25
основан на использовании принципа холодной эмиссии.
В комплект поставки входят:
1 шт .;
1 шт .;
1 экз.;
1 экз.
- датчик вакуумный инверсно-магнетронный AIM-X-NW25
- кабель
- руководство по эксплуатации
- методика поверки РТ-МП-2953-443-2016
Таблица 1
Наименование характеристики |
Значение характеристики |
1 |
2 |
Диапазон измерений, гПа (мбар) |
от 10-9 до 10-2 |
Выходной аналоговый сигнал, В |
от 2 до 10 |
Тип выходного аналогового сигнала |
линейный |
Пределы допускаемой относительной погрешности, %: |
± 30 |
Напряжение питания, В |
от 13,5 до 36 |
Потребляемая мощность, Вт, не более |
2 |
Габаритные размеры, мм, не более |
0 79х115 |
Масса, кг, не более |
0,81 |
Диапазон рабочих температур, °С |
от плюс 5 до плюс 60 |
Относительная влажность, % |
не более 80 |
Степень защиты |
IP 40 |

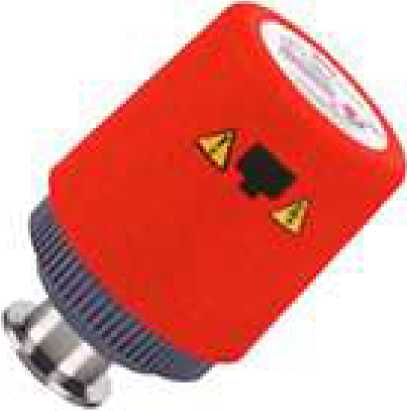

Рисунок 1 - Датчик вакуумный инверсно-магнетронный AIM-X-NW25
