АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - включает в себя измерительные трансформаторы тока (далее - ТТ) класса точности 0,2S и 0,5S, измерительные трансформаторы напряжения (далее - ТН) класса точности 0,2 и 0,5 и счетчики активной и реактивной электроэнергии Альфа А1800 класса точности 0,2S и 0,5S (в части активной электроэнергии) и 0,5 и 1,0 (в части реактивной электроэнергии), вторичные измерительные цепи.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя устройство сбора и передачи данных (далее - УСПД), устройство синхронизации времени и коммутационное оборудование.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее - БД), обеспечивающий функции сбора и хранения результатов измерений; технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации; технические средства приема-передачи данных.

Измерительный канал (далее - ИК) состоит из трех уровней АИИС КУЭ.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Передача информации о результатах измерений и состоянии средств измерений (журналов событий) со счетчиков в УСПД осуществляется каждые 30 мин по запросу УСПД в цифровом виде. Накопленные значения хранятся в 30-минутных архивах УСПД. Архивы обновляются циклически и обеспечивают энергонезависимое хранение информации как минимум за последние 35 суток. Со счетчиков турбогенераторов дополнительно передаются 3-х минутные интервалы, которые хранятся в 3-х минутных архивах УСПД.

Передача информации из УСПД в сервер ИВК осуществляется по запросу ИВК в цифровом виде. ИВК обеспечивает автоматизированный сбор и долгосрочное хранение результатов измерений, информации о состоянии средств измерений, расчет потерь электроэнергии от точки измерений до точки поставки, вычисление дополнительных параметров, подготовку справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется от сервера БД, через сеть интернет в виде сообщений электронной почты.

АИИС КУЭ оснащена системой обеспечения единого времени (далее - СОЕВ), которая выполняет законченную функцию измерений времени и обеспечивает синхронизацию часов компонентов АИИС КУЭ. СОЕВ создана на основе устройства синхронизации системного времени (далее - УССВ), в состав которого входит приемник сигналов точного времени от спутниковой глобальной системы позиционирования (GPS). Сличение времени часов УСПД происходит при каждом сеансе связи с УССВ. Часы счетчика синхронизируются от часов УСПД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ± 2 с (программируемый параметр).

СОЕВ обеспечивает корректировку времени ИК АИИС КУЭ с точностью не хуже ± 5,0 с.

Журналы событий счетчика электроэнергии отражают время (дату, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах, корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 3. Таблица 3 - Комплектность АИИС КУЭ

Продолжение таблицы 3

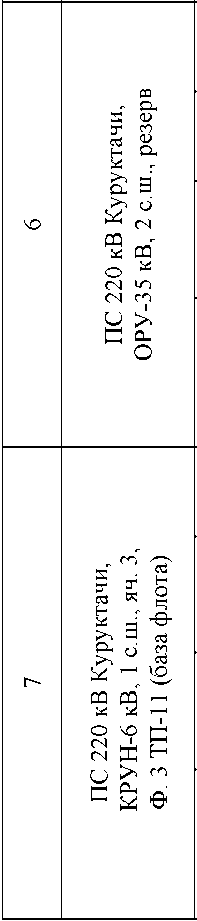

Таблица 2 - ИК

Окончание таблицы 2

Примечания:

• 1. В Таблице 2 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± 6 %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности Р=0,95, cosф=0,5 (япф=0,87); токе ТТ, равном 2 % от 1ном и температуре окружающего воздуха в месте расположения счетчиков электроэнергии от минус 25 до 25 °С .

• 2. Нормальные условия:

• - параметры питающей сети: напряжение (220±4,4) В; частота (50 ± 0,5) Гц;

• - параметры сети: диапазон напряжения (0,98 - 1,02)Uh; диапазон силы тока (1,0 - 1,2)1н; диапазон коэффициента мощности cosф фпф) - 0,87(0,5); частота (50 ± 0,5) Гц;

• - температура окружающего воздуха: ТТ и ТН - от минус 60°С до 60°С; счетчиков: в части активной энергии (23±2) °С, в части реактивной энергии (20±2) °С; УСПД - от 15 до 25°С;

• - относительная влажность воздуха (70±5) %;

• - атмосферное давление (100±4) кПа.

• 3. Рабочие условия эксплуатации:

для ТТ и ТН:

• - параметры сети: диапазон первичного напряжения (0,9 - 1,1)ин1; диапазон силы

первичного тока (0,01 (0,02) - 1,2)1н1; коэффициент мощности cosф фпф) 0,5 - 1,0 (0,6 - 0,87);

частота (50 ± 0,5) Гц;

• - температура окружающего воздуха от минус 45 до 40°С;

• - относительная влажность воздуха (70±5) %;

• - атмосферное давление (100±4) кПа;

для электросчетчиков:

• - параметры сети: диапазон вторичного напряжения  (0,9 - 1,1)ин2; диапазон силы

вторичного тока (0,01 - 1,2)1н2; диапазон коэффициента мощности cosф фпф) 0,5-1,0 (0,6 - 0,87); частота (50 ± 0,5) Гц;

• - магнитная индукция внешнего происхождения 0,5 мТл;

• - температура окружающего воздуха от минус 40 до 65°С;

• - относительная влажность воздуха (40-60) %;

• - атмосферное давление (100±4) кПа;

для аппаратуры передачи и обработки данных:

• - параметры питающей сети: напряжение (220±10) В; частота (50 ± 1) Гц;

• - температура окружающего воздуха от 15 до 30°С;

• - относительная влажность воздуха (70±5) %;

• - атмосферное давление (100±4) кПа.

• 4. Трансформаторы тока по ГОСТ 7746-2001, трансформаторы напряжения по ГОСТ 1983-2001 счетчики электроэнергии по ГОСТ Р 52323-2005 в режиме измерения активной электроэнергии и ГОСТ 26035-83 в режиме измерения реактивной электроэнергии.

• 5. Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с такими же метрологическими характеристиками. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Параметры надежности применяемых в АИИС КУЭ измерительных компонентов:

• -  в качестве показателей надежности измерительных трансформаторов тока и напряжения, в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, определены средний срок службы и средняя наработка на отказ;

• -  счетчик - среднее время наработки на отказ: для счетчиков типа Альфа А1800 - не менее 120000 часов; среднее время восстановления работоспособности 168 часов;

• - УСПД - среднее время наработки на отказ не менее 35 000 часов, среднее время восстановления работоспособности 1 час.

• -  сервер - среднее время наработки на отказ не менее Т = 45000 ч, среднее время восстановления работоспособности tв = 1 ч.

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

-   в журналах событий счетчика и УСПД фиксируются факты:

- попытка несанкционированного доступа;

- факты связи со счетчиком, приведших к изменениям данных;

- изменение текущего значения времени и даты при синхронизации времени;

- отсутствие напряжения при наличии тока в измерительных цепях;

- перерывы питания.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- ИВК;

-     наличие защиты на программном уровне:

- пароль на счетчике;

- пароль на УСПД;

- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей;

- ИВК.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);

- УСПД ( функция автоматизирована);

- ИВК (функция автоматизирована).

Глубина хранения информации:

- электросчетчик - глубина хранения профиля нагрузки получасовых интервалов не менее 35 суток;

- ИВКЭ - суточных данных о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу не менее 35 суток;

- ИВК - хранение результатов измерений не менее 3,5 лет.
