Принцип действия приборов НИИК-100 основан на измерении перемещения измерительного наконечника, установленного на подвижной каретке, на рычаге или на оси индикатора часового типа, относительно неподвижного наконечника или базовой поверхности.

Приборы состоят из базовой части, включающей траверсу или основание, кронштейнов, рычагов или измерительной каретки и измерительных наконечников.

В состав приборов входят индикаторы часового типа или электронные устройства индикации, по которым ведется отсчет результатов измерений.

Настройка приборов на измерение необходимых параметров проводится по шаблонам, входящим в комплект каждого прибора, или по концевым мерам длины.

Приборы НИИК-100 выпускаются в двадцати модификациях и предназначены для измерений:

НИИК-100/15 - диаметра и разности диаметров, на основании которой определяется конусность уплотнительной поверхности труб;

НИИК-100/16  - диаметра гладкой уплотнительной поверхности в муфтах

нефтегазового сортамента;

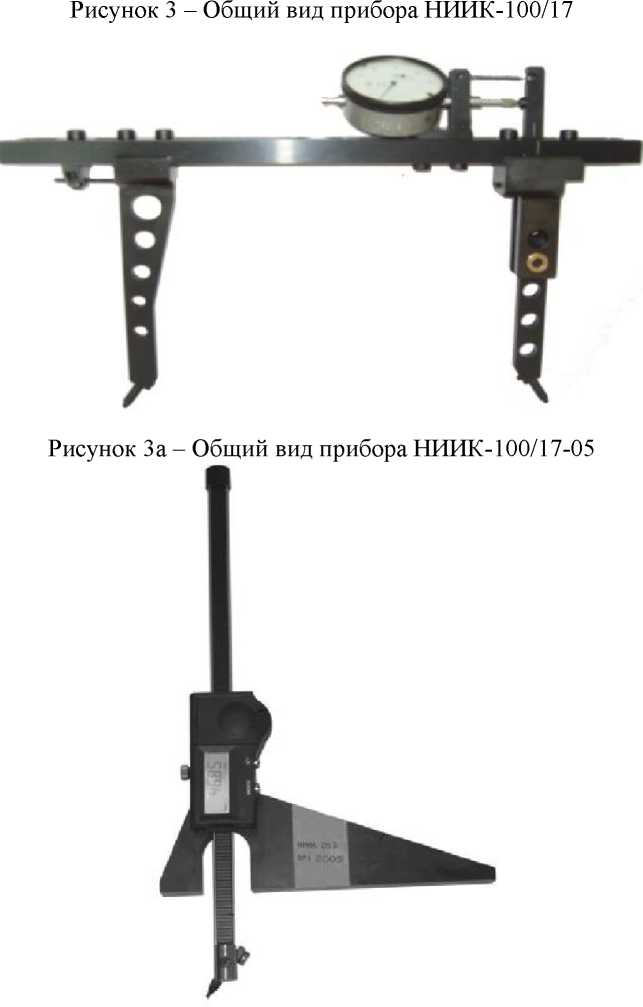

НИИК-100/17 - разности диаметров, на основании которой определяется конусность гладкой уплотнительной поверхности в муфтах резьбовых соединений;

НИИК-100/17-05 - диаметра гладкой уплотнительной поверхности в муфтах;

НИИК-100/21 Э - расстояния от торца муфты до упорного уступа резьбовых соединений;

НИИК-100/21 - расстояния от торца муфты до упорного уступа резьбовых соединений;

НИИК-100/22 - высоты сбега резьбы (отклонения от номинального положения дна впадины) трапецеидальной конической резьбы ниппельного конца труб;

НИИК-100/24 - диаметра и овальности гладких уплотнительных поверхностей муфт резьбовых соединений;

НИИК-100/01 У - внутреннего диаметра и овальности резьбы муфт, наружного диаметра и овальности резьбы труб, наружного диаметра резьбы муфт, внутреннего диаметра резьбы труб, диаметра, овальности и разности диметров, на основании которой определяется конусность гладкой уплотнительной поверхности труб и муфт;

НИИК-100/01 У-01 - внутреннего диаметра и овальности резьбы муфт в основной плоскости, наружного диаметра и овальности резьбы труб в основной или измерительной плоскости;

НИИК-100/01 У-02 - наружного диаметра резьбы муфт и внутреннего диаметра резьбы труб в основной плоскости;

НИИК-100/01 У-03 - диаметра, овальности и разности диаметров, на основании которой определяется конусность гладкой уплотнительной поверхности труб;

НИИК-100/01 У-04 - диаметра, овальности и разности диаметров, на основании которой определяется конусность гладкой уплотнительной поверхности муфт, а также разности

диаметров, на основании которой определяется конусность по среднему диаметру замковой резьбы;

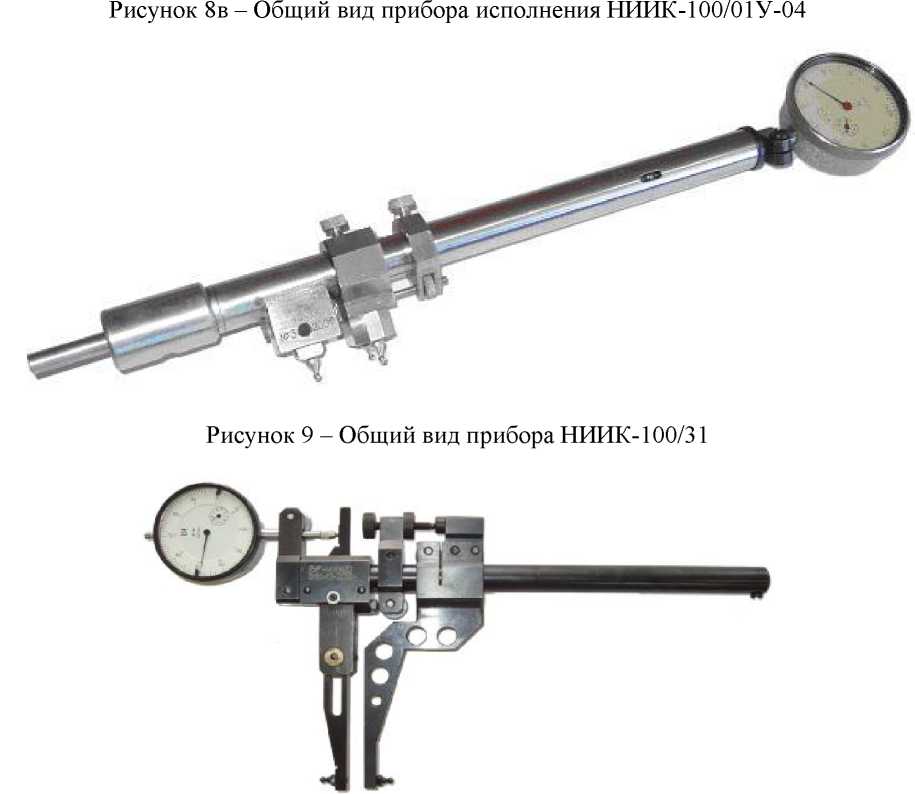

НИИК-100/31 - отклонения размера шага резьбы у нефтяных труб и муфт по ГОСТ 631-75, ГОСТ 632-80, ГОСТ 633-80; ГОСТ 7909-56 и замков к ним по ГОСТ 5286-75 и ГОСТ 7918-75;

НИИК-100/32 - разности диаметров, на основании которой определяется конусность муфт по среднему диаметру резьбы;

НИИК-100/32-01 - диаметра гладкой уплотнительной поверхности в муфтах;

НИИК-100/33 - разности диаметров, на основании которой определяется конусность наружной резьбы труб по ГОСТ 632-80, ГОСТ 633-80, а также ниппелей замков для бурильных труб по ГОСТ 5286-75;

НИИК-100/34 - высоты профиля резьбы нефтяных труб  по ГОСТ 631-75,

ГОСТ 632-80, ГОСТ 633-80, ГОСТ 7909-56;

НИИК-100/35  -  высоты  профиля  внутренней конической  резьбы муфт по

ГОСТ 632-80 и ГОСТ 633-80;

НИИК-100/36 - разности диаметров, на основании которой определяется конусность по среднему диаметру резьбы муфт.

Каждая модификация приборов НИИК-100 может иметь несколько исполнений в зависимости от размеров контролируемых труб или муфт.

Общий вид приборов приведен на рисунках 1-14

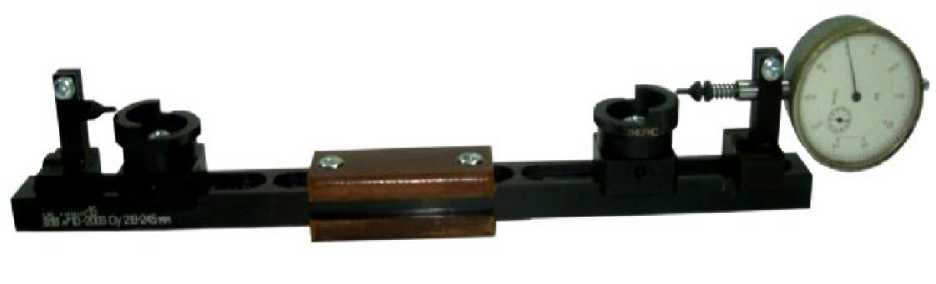

Рисунок 1 - Общий вид прибора НИИК-100/15

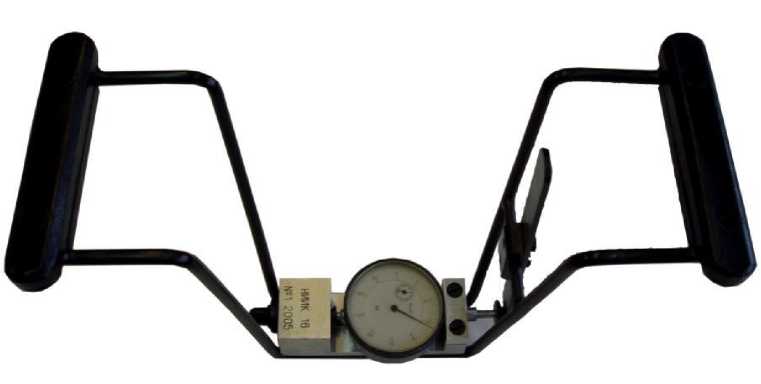

Рисунок 2 - Общий вид прибора НИИК-100/16

Рисунок 4 - Общий вид прибора НИИК-100/21Э

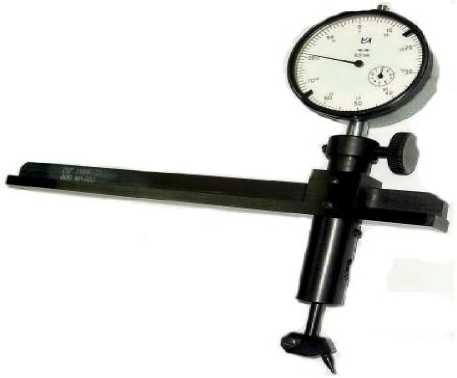

Рисунок 5 - Общий вид прибора НИИК-100/21

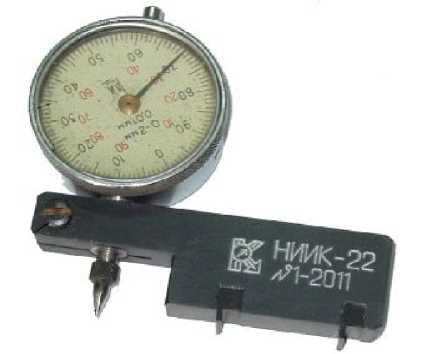

Рисунок 6 - Общий вид прибора НИИК-100/22

НИИ*

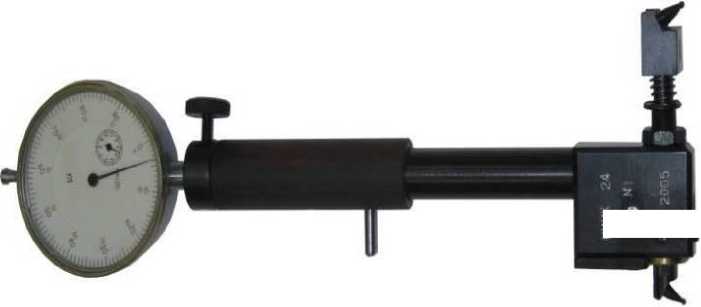

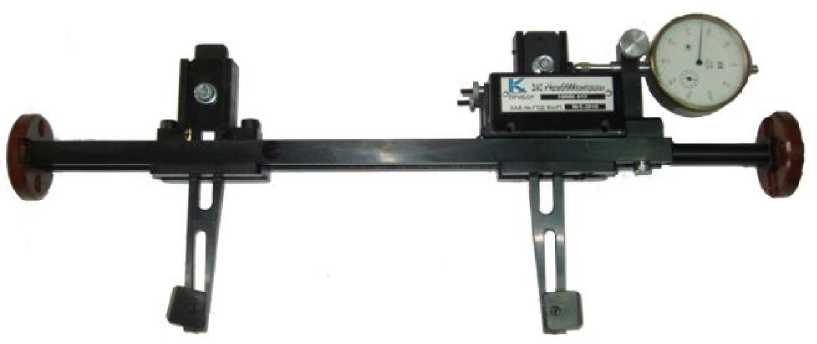

Рисунок 7 - Общий вид прибора НИИК-100/24

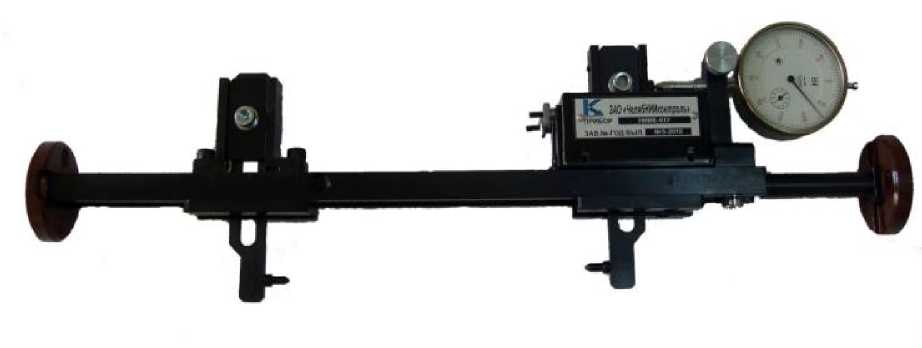

Рисунок 8а - Общий вид прибора исполнения НИИК-100/01У-02

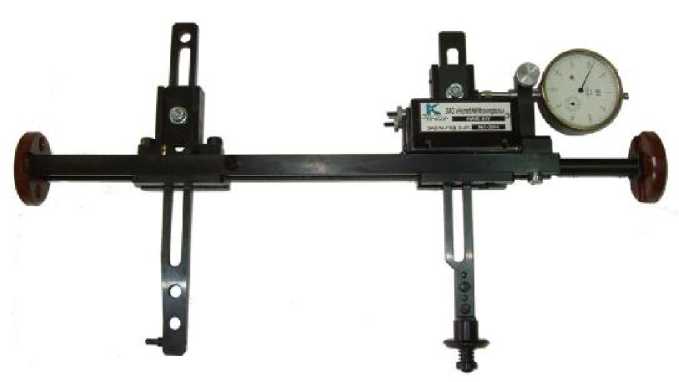

Рисунок 10 - Общий вид прибора НИИК-100/32

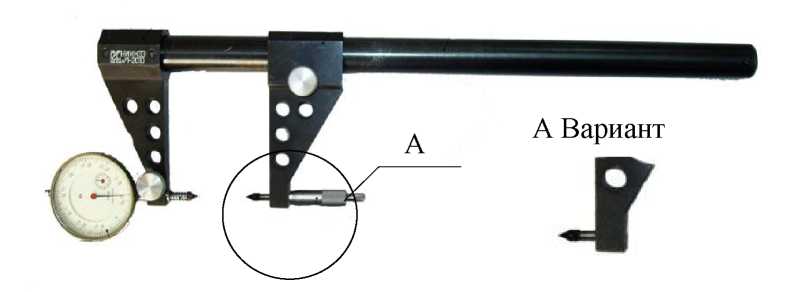

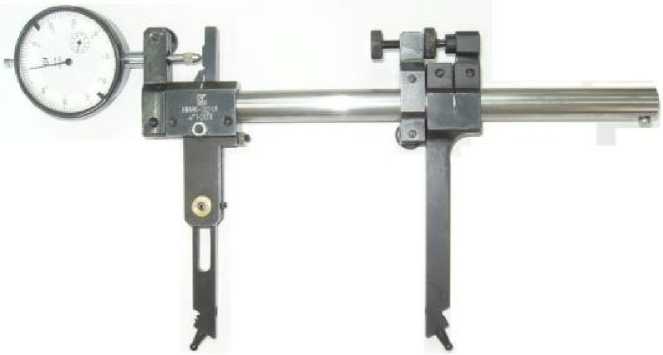

Рисунок 10a - Общий вид прибора НИИК-100/32-01

А

А Вариант

-F

а)

б)

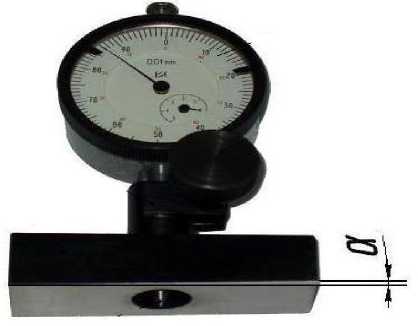

Рисунок 11 - Общий вид прибора НИИК-100/33

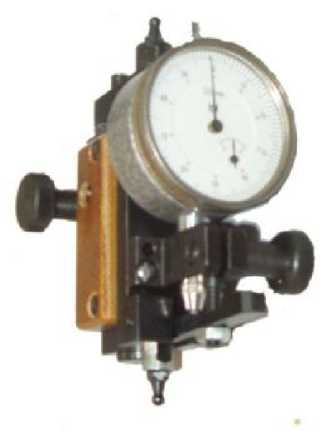

Рисунок 13 - Общий вид прибора НИИК-100/35

Рисунок 14 - Общий вид прибора НИИК-100/36

Клеймение и пломбирование приборов не предусмотрено.

Таблица 2

Основные метрологические и технические характеристики приборов разных модификаций приведены в таблице 1.

Таблица 1

* По заявке потребителя комплектуется индикатором многооборотным 2МИГ ГОСТ 9696-82

Вид контролируемой резьбы ......................................... цилиндрическая, коническая

Конусность контролируемой

конической резьбы ..................................................................................... от 1:4 до 1:32

Угол уклона конуса контролируемых

уплотнительных элементов, градус ............................................................... от 0 до 30

Диапазон диаметров контролируемых труб и муфт, мм......................... от 27 до 508

Шаг контролируемой резьбы, мм:

• - для конической резьбы....................................................2,54; 3,175; 4,233; 5,08; 6,35

• - для цилиндрической резьбы ........................................................................... от 1 до 6

Вид климатического исполнения по ГОСТ 15150......................................... УХЛ 4.2*

Рабочие условия применения:

Температура окружающего воздуха, °С .......................................................от 10 до 35

Верхнее значение относительной влажности воздуха

при температуре 25 °С, %............................................................................................80

Атмосферное давление, кПа (мм рт. ст.)...................... от 86 до 106,7 (от 650 до 800)

Знак «*» означает более узкий по сравнению с ГОСТ 15150 диапазон рабочих условий применения в соответствии с функциональным назначением приборов.

Показатели надёжности:

Полный средний срок службы, лет, не менее

Средний срок сохраняемости, лет, не менее

Вероятность безотказной работы за 1000 ч
