Номер по Госреестру СИ: 63550-16
63550-16 Клещи электроизмерительные
(КЭИ-0,6М и КЭИ-1,0М)
Назначение средства измерений:
Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М (далее клещи электроизмерительные) предназначены для измерений напряжения и силы переменного и постоянного тока, а также электрического сопротивления.
Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Внешний вид.
Клещи электроизмерительные
Рисунок № 2
Внешний вид.
Клещи электроизмерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель клещей и типографским способом на титульные листы руководства по эксплуатации 46 ПИГН.411521.011РЭ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 46 ПИГН.411521.011РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным КЭИ-0,6М и КЭИ-1,0М
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия ".
2 Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М. Технические условия 46 ПИГН.411521.011ТУ.
Поверка
Поверкаосуществляется по документу МП 63550-16 «Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М. Методика поверки», утвержденной ФГУП «ВНИИМС » 12.11.2015 г.
Основное средство поверки: Калибратор универсальный Fluke 9100 (Госреестр 25985-09)
Изготовитель
АО «НИИЭМ»
ИНН 5017084537
Адрес: 143502, г. Истра, М.О., ул. Панфилова 11
Тел/факс.: (495) 994-51-88
Е-mall: sensor@niiem46.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: ofFice@vniims.ru, www.vniims.ru
Основная область применения - проверка состояния и режимов работы электроустановок при наладке и обслуживании в полевых, цеховых и лабораторных условиях.
Принцип действия клещей электроизмерительных при измерении тока состоит в преобразовании датчиком Холла в напряжение силы тока в шине, охватываемой магнитопроводом в зазоре которого он установлен. Измерение силы и напряжения постоянного и переменного тока, а также сопротивления постоянному току полностью повторяет стандартные технические решения мультиметров с детекторами истинных среднеквадратичных значений.
Клещи электроизмерительные состоят из магнитопровода в виде клещей, замыкаемых вокруг проводника с измеряемым током, в зазорах которого размещены датчики Холла, преобразующие магнитное поле в напряжение; печатной платы с электронной схемой обработки сигнала и цифрового жидкокристаллического дисплея.
Переменное напряжение с датчика Холла или входа по напряжению выпрямляется детектором истинных среднеквадратичных значений. Преобразование в цифровой код производится АЦП, встроенным в микропроцессор, управляющим процессом измерения, выводом результатов на дисплей и реализующий сервисные функции.
Питание клещей производится от внутренней гальванической батареи.
Конструктивно клещи электроизмерительные выполнены в корпусе из ударопрочного пластика в форме клещей с увеличенной ручкой, внутри которой размещены печатная плата с электронной схемой обработки сигнала и батарея питания, на лицевой панели - цифровой 3,5 разрядный жидкокристаллический дисплей и органы управления. Клещи электроизмерительные выпускаются на два диапазона рабочих температур - А и В.
Рисунок 1 - Внешний вид клещей электроизмерительных КЭИ-0,6М. Вид сверху
Рисунок 2 - Внешний вид клещей электроизмерительных КЭИ-1,0М. Вид сверху

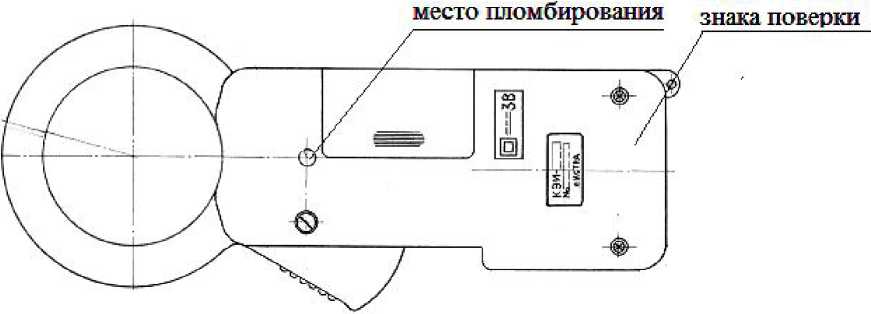

место нанесенияРисунок 3 - Внешний вид клещей электроизмерительных КЭИ-1,0М и КЭИ-0,6М. Вид снизу
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.
В комплект поставки входят: клещи электроизмерительные, руководство по эксплуатации, комплект соединительных проводов, методика поверки и паспорт.
Таблица 1 - Основные метрологические и технические характеристики КЭИ-0,6М и КЭИ-1,0М
Измеряемые величины |
Диапазоны измерений |
Пределы допускаемых абсолютных погрешностей | |
Основная |
Дополнительная от температуры окружающего воздуха, на оС | ||
1 |
2 |
3 |
4 |
Модель КЭИ-0,6М | |||
Сила переменного тока, истинное среднеквадратическое значение, А |
От 0 до 199,9 От 0 до 600 |
± (0,02^1 + 3 е.м.р.) ± (0,02^1 + 1 е.м.р.) |
± 0,001-1н ± 0,001-1н |
Напряжение переменного тока, истинное среднеквадратическое значение, В |
От 0 до 199,9 От 0 до 600 |
± (0,015/U + 3 е.м.р.) ± (0,015/U + 1 е.м.р.) |
± 0,0005/ин ± 0,0005/ин |
Сила постоянного тока, А |
От 0 до 199,9 От 0 до 199,9 |
± (0,02^1 + 3 е.м.р.) ± (0,02^1 + 1 е.м.р.) |
± 0,001-1н ± 0,001-1н |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
Напряжение постоянного тока, В |
От 0 до 199,9 От 0 до 600 |
± (0,015-U + 3 е.м.р.) ± (0,015-U + 1 е.м.р.) |
± 0,0005-Uh ± 0,0005-Uk |
Электрическое Сопротивление, Ом |
От 0 до 199,9 От 200 до 199,9 |
± (0,0bR + 3 е.м.р.) ± (0,0bR + 1 е.м.р.) |
± 0,001-Rh ± 0,001-Rh |
Модель КЭИ-1,0М | |||
Сила переменного тока, истинное среднеквадратическое значение, А |
От 0 до 199,9 От 0 до 1000 |
± (0,02^1 + 3 е.м.р.) ± (0,02^1 + 1 е.м.р.) |
± 0,001-1н ± 0,001-1н |
Напряжение переменного тока, истинное среднеквадратическое значение, В |
От 0 до 199,9 От 0 до 600 |
± (0,015-U + 3 е.м.р.) ± (0,015-U + 1 е.м.р.) |
± 0,0005/Uh ± 0,0005/Uh |
Сила постоянного тока, А |
От 0 до 199,9 От 0 до 199,9 |
± (0,02^1 + 3 е.м.р.) ± (0,02^1 + 1 е.м.р.) |
± 0,001-1н ± 0,001-1н |
Напряжение постоянного тока, В |
От 0 до 199,9 От 0 до 600 |
± (0,015-U + 3 е.м.р.) ± (0,015-U + 1 е.м.р.) |
± 0,0005/Uh ± 0,0005/Uh |
Электрическое Сопротивление, Ом |
От 0 до 199,9 От 200 до 199,9 |
± (0,0bR + 3 е.м.р.) ± (0,0bR + 1 е.м.р.) |
± 0,001-Rh ± 0,001-Rh |
Примечания: частота переменного тока от z |
5 до 55 Гц |
I, U, R - измеряемые величины силы тока, напряжения, сопротивления е.м.р. - единица младшего разряда дисплея
Таблица 2 - Общие технические характеристики КЭИ-0,6М и КЭИ-1,0М
Величина |
Значение | |
Модель |
КЭИ-0,6М |
КЭИ-1,0М |
Батарея питания, В |
1,5, размера ААА, 2 шт. | |
Электрическая прочность изоляции, В |
2000 (переменный ток 50 Гц, 1 мин ) | |
Сопротивление изоляции в рабочих, МОм Условиях при напряжении 500 В |
не менее 5 | |
Г абаритные размеры, мм (длина х ширина х толщина) |
210 x 83 x 33 |
240 х 105 х 34 |
Диаметр токовой шины максимальный, мм |
35 |
65 |
Масса, кг |
0,4 |
0,45 |
Таблица 3- Рабочие условия эксплуатации | ||
Величина |
Значение | |
Рабочая температура оС Температурная группа А В |
от 0 до +60 от -20 до +60 | |
Относительная влажность, % |
до 90 при 25о С | |
Атмосферное давление , мм рт. ст. |
От 650 до 800 |
