Номер по Госреестру СИ: 63517-16
63517-16 Системы акустико-эмиссионные
(Express-8)
Назначение средства измерений:
Системы акустико-эмиссионные Express-8 (далее - АЭ-системы) предназначены для измерений параметров сигналов акустической эмиссии (далее - АЭ) в процессе акустикоэмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергии акустической эмиссии.
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 1
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 2
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 3
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2021
Номер записи - 154719
ID в реестре СИ - 377119
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Системы акустико-эмиссионные Express-8, Система акустико-эмиссионная Express-8, Нет модификации, модификация BenchtopExpress-96, исполнение IBox4-Express, Express-8, BenchtopExpress-96,
Производитель
Изготовитель - Фирма "Mistras Group Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№350 от 2016.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы акустико-эмиссионные (Express-8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63517-16 Системы акустико-эмиссионные (Express-8) Фирма "Mistras Group Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
75338-19 Преобразователи измерительные (Энергоритм-ИП) ООО "Импульс-Автоматика" (РОССИЯ г.С.-Петербург) |
|
63517-16 Системы акустико-эмиссионные (Express-8) Фирма "Mistras Group Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78686-20 Системы акустико-эмиссионные (РАНИС-18) ООО "НДТ-системы" (РОССИЯ г.Москва) |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Системы акустико-эмиссионные (РАНИС-18)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 1 | 2 | 0 | 3 | 1 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы акустико-эмиссионные (РАНИС-18)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО), установленное на АЭ системы выполняет сбор и анализ данных и изменение параметров контроля.
Идентификационные признаки ПО АЭ систем соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AEwin for Express-8 |
|
Номер версии (идентификационный номер) ПО |
ver. E5.50 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Защита ПО АЭ систем от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель прибора методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 2 -руководства пользователя «Программное обеспечение AEwinTM» .
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионным Express-8
-
1 ГОСТ Р ИСО 12716-2009 «Контроль неразрушающий. Акустическая эмиссия. Словарь»;
-
2 Техническая документация фирмы «MISTRAS GROUP INC», США.
Поверка
Поверкаосуществляется по документу МП 072.Д4-15 «ГСИ. Системы акустико-эмиссионные Express-8. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в декабре 2015 г. Знак поверки наносится на прибор в виде наклейки, в месте указанным на рисунке 4, или оттиска поверительного клейма в свидетельстве о поверке.
Основные средства поверки:
1 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 кГц до 20 МГц, диапазон напряжений от 10 мВ до 10 В, погрешность ± (1 % от величины +1 мВ), амплитудная неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
2 Осциллограф цифровой TDS1012B. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерений амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел - ± 3 %.
Изготовитель
Фирма MISTRAS GROUP INC, США
Адрес: 195 Clarksville Road, Princeton Jct., NJ 08550, USA
Тел.: +1 (609) 716-4150, факс: +1 (609) 716-4179
Сайт: www.mistrasgroup.com; E-mail: sales@mistrasgroup.com
Заявитель
Общество с ограниченной ответственностью «Диапак» (ООО «Диапак») г. Москва
ИНН: 7734244194
Адрес: 123182 Москва, 1-й Пехотный переулок, д.6 к.2
Телефон/Факс: +7 (495) 789-45-49
Сайт: www.diapac.ru; E-mail: mail@diapac.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru; Сайт: www.vniiofi.ru
АЭ-системы представляют собой многоканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (далее - ПАЭ) в реальном масштабе времени. Каждый канал включает в себя блок аналоговых измерений, блок цифровой обработки сигнала и блок связи с внешней универсальной вычислительной машиной с полным набором периферийных устройств.
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.
АЭ системы комплектуются по требованию заказчиков индустриальными шасси в разных исполнениях типа BenchtopExpress-96, IBox4-Express, MicroExpress.
На рисунках 1, 2, 3 представлены фотографии общего вида АЭ-систем.

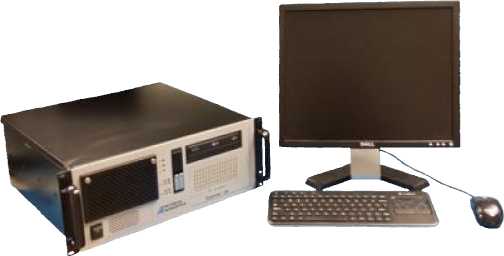

Рисунок 1 - Общий вид исполнения BenchtopExpress-96

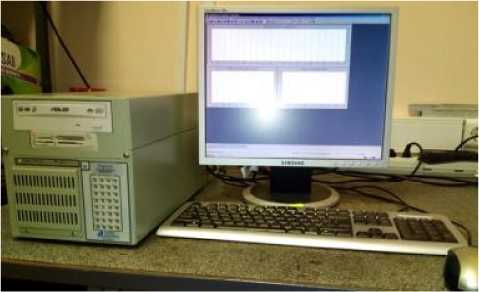

Рисунок 2 - Общий вид исполнения IBox4-Express

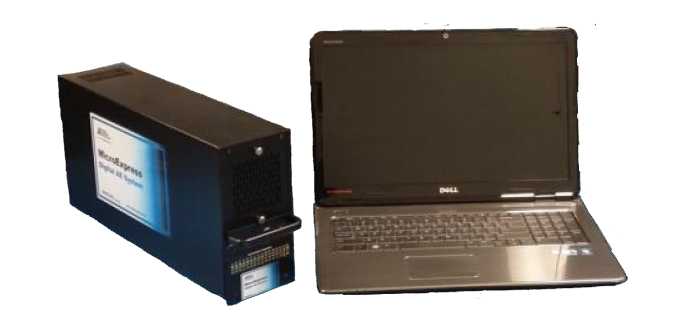

Рисунок 3 - Общий вид исполнения MicroExpress
- модификация BenchtopExpress-96 имеет встроенный персональный компьютер (процессор, материнская плата, ОЗУ и др.) с необходимыми периферийными устройствами (привод DVD и жестких дисков, монитор, клавиатура, мышь); поддерживается до 96 каналов сбора данных АЭ (наращиваемых группами по 8 каналов), использующих платы Express-8. Такая установка весьма эффективна при проведении работ по АЭ.
- модификация IBox4-Express аналогично BenchtopExpress-96 имеет встроенный персональный компьютер и поддерживает не более 32 каналов.
- модификация MicroExpress поддерживает не более 32 каналов и считается самой портативной и поддерживает работу с ноутбуком.
Укомплектованная АЭ-система включает в себя системный блок с платами PCIe (Peripheral Component Interconnect Express), кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
В системе могут использоваться следующие ПАЭ производства “PHYSICAL ACOUSTICS CORPORATION”, США: R3, R6, R6l, R15l.
Для предотвращения несанкционированного доступа АЭ-системы пломбируются на задней стороне электронного блока.

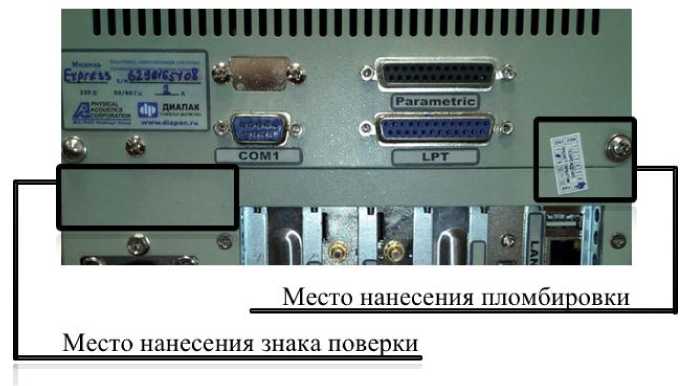

Место нанесения пломбировки
Место нанесения знака поверки
Рисунок 4 - Схема пломбировки от несанкционированного доступа
АЭ-системы могут быть применены для обнаружения дефектов при структурных испытаниях материалов, эксплуатации промышленных объектов, лабораторных исследований материалов, контроля при сварке, а также обнаружения протечек.
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
АЭ-система |
1 шт. |
|
ЖК монитор |
1 шт. |
|
Преобразователи акустические |
1 ком. |
|
Сигнальные кабели |
1 ком. |
|
Кабели питания |
1 шт. |
|
ПО AEwin |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Руководство пользователя ПО AEwinTM |
1 экз. |
|
Методика поверки |
1 экз. |
|
Паспорт |
1 экз. |
Таблица 2
|
Наименование характеристики |
Значение |
|
Уровень собственного шума, дБ, не более |
28 |
|
Динамический диапазон измерений амплитуд АЭ-сигналов, дБ, не менее |
60 |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды АЭ-сигналов (в диапазоне измерений от 45 до 100 дБ при частоте 200 кГц), дБ |
± 1 |
|
Диапазон измерений длительности АЭ-сигналов, мкс |
От 1 до 65535 |
|
Пределы допускаемой абсолютной погрешности измерений длительности АЭ-сигналов, мкс |
± (0,05 • D + 1), где D -измеренное значение длительности сигналов, мкс |
|
Диапазон показаний суммарного счета акустической эмиссии, шт. |
От 1 до 65535 |
|
Диапазон измерений суммарного счета акустической эмиссии, шт. |
От 10 до 32768 |
|
Пределы абсолютной погрешности измерений суммарного счета акустической эмиссии, шт. |
± (0,05 • S + 1), где S -измеренное значение суммарного счета, шт. |
|
Диапазон измерений энергии акустической эмиссии, 10 мкВ • с |
От 1 до 65535 |
|
Пределы допускаемой относительной погрешности измерений энергии акустической эмиссии, % |
± 5 |
|
Диапазон показаний времени нарастания АЭ-сигналов, мкс |
От 2 до 65535 |
|
Диапазон измерений времени нарастания АЭ-сигналов, мкс |
От 30 до 65500 |
|
Пределы допускаемой относительной погрешности измерений времени нарастания АЭ-сигналов, % |
± 15 |
|
Диапазон измерений напряжения параметрического входа, В |
От минус 10 до плюс 10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения параметрического входа, мВ |
± 30 |
|
Дополнительное усиление АЭ-сигнала, дБ |
0; 26; 40 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Количество АЭ-каналов |
От 8 до 96 |
|
Число программируемых частот среза фильтров: | |
|
- нижних частот |
4 |
|
- верхних частот |
3 |
|
Разрядность аналогово-цифрового преобразователя (АЦП), бит |
18 |
|
Питание от сети переменного тока: - напряжение, В |
220± 10 % |
|
- частота, Гц |
50 ± 1 % |
|
Условия эксплуатации: о - температура окружающей среды, С |
От 0 до 45 |
|
- относительная влажность воздуха, % |
От 20 до 90 |
|
- атмосферное давление, мм рт.ст. |
От 630 до 800 |
|
Г абаритные размеры АЭ-системы длина х ширина х высота (без упаковки, кабелей, ПАЭ), мм, не более: - BenchtopExpress-96 |
432 х 176 х 414 |
|
- IBox4-Express, |
400 х 200 х 220 |
|
- MicroExpress |
112 х 226 х 241 |
|
Масса АЭ-системы (без упаковки, кабелей, ПАЭ), кг, не более: - BenchtopExpress-96 |
16 |
|
- IBox4-Express, |
8,4 |
|
- MicroExpress |
8,2 |
|
Средняя наработка на отказ (без учета компьютера и акустических преобразователей), ч, не менее |
10000 |
|
Срок службы, лет, не более |
10 |
*Примечание - все погрешности измерений приведены без учета погрешностей ПАЭ.
