Номер по Госреестру СИ: 63472-16
63472-16 Пирометры инфракрасные
(IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000)
Назначение средства измерений:
Пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой углом поля зрения.
Внешний вид.
Пирометры инфракрасные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2026
Номер записи - 154673
ID в реестре СИ - 377073
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Без модификации, IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000, IN 510-N, IN 510, IN,
Производитель
Изготовитель - Фирма "LumaSense Technologies GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 15
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 3261 дн.
Приказы РСТ, где упоминается данный тип СИ
№346 от 2016.03.28 Об утверждении типов средств измерений
№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Пирометры инфракрасные (IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LumaSense Technologies GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23922-14 28.03.2019 |
Пирометры инфракрасные, Pulsar II M7000 и Pulsar III М7000 Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
26497-09 19.09.2024 |
Пирометры инфракрасные, IN 5, IN 5/5, IN 5 plus, IN 5-H plus, IN 5-L plus, IN 5/5 plus, IN 5/4, IN 5/4 plus, IS 5/F, IN 5/5-H plus, IN 5/5-L plus, IGA 5, IS 5 Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
26499-09 19.09.2024 |
Пирометры инфракрасные, IS 140, IP 140, IGA 140, IN 140/5, IN 140/5-L, IPE 140, IPE 140/34, IPE 140/39, IPE 140/45, IP 140-LO Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
26502-09 19.09.2024 |
Пирометры двухспектральные, ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
26504-09 19.09.2024 |
Пирометры волоконно-оптические, IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
26504-09 |
Пирометры волоконно-оптические, IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
43274-09 19.09.2024 |
Пирометры инфракрасные, IS 12, IS 12-S, IS 12-AL, IS 12-Si, IGA 12, IGA 12-S Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43275-09 19.09.2024 |
Пирометры инфракрасные, IS 12-TSP, IGA 12-TSP Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
60790-15 27.03.2025 |
Пирометры портативные, IMPAC мод. IGA 15 plus, IS 8 pro, IS 8-GS pro, IGA 8 pro Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61349-15 19.08.2025 |
Пирометры миниатюрные, 300 мод. IS310, IGA310, IS320, IGA320, IGA320-23, IGA320-23-LO, ISR320, IN 300 Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63151-16 17.02.2026 |
Пирометры инфракрасные, IGA 6/23 Advanced, IGA 6 Advanced, ISR 6 Advanced, IS 6 - TV Advanced, ISR 6 - TI Advanced, IN 6/78-L, IS 6 - Advanced Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63472-16 28.03.2026 |
Пирометры инфракрасные, IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64536-16 11.07.2026 |
Пирометры инфракрасные, Серии 3909020 Е2Т Pulsar 4 и серии 3909010 Е2Т Pulsar 4 модернизированные Фирма "LumaSense Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Пирометры инфракрасные (IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Пирометры инфракрасные (IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1 - Программное обеспечение пирометров инфракрасных IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 |
|
Номер версии (идентификационный номер) ПО |
1.10 не ниже |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.
Конструкция пирометров инфракрасных модели IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения пирометров и отображения результатов измерений.
Таблица 2 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«InfraWin» |
|
Номер версии (идентификационный номер) ПО |
5.0.1.47 не ниже |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации на пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 типографическим способом и на пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
содержатся в руководствах по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210,
IN 2000, IN 3000
-
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
2 ГОСТ 28243-96 «Пирометры. Общие технические требования».
-
3 Техническая документация «LumaSense Technologies GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП РТ 2162-2014 «Пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000», утверждённому ФБУ «Ростест-Москва» 28.09.2015 г.
Основные средства поверки - набор излучателей в виде моделей абсолютно черных тел 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 40 до плюс 2500 °С.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«LumaSense Technologies GmbH», Германия
Адрес: KleyerstraBe 90, D-60326 Frankfurt/Main, Germany
Ph: +49 69 97373 0
Fax: +49 69 97373 167
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)117418, г.Москва, Нахимовский проспект, 31
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru, web: www.rostest.ru
Принцип действия основан на зависимости от температуры энергетических яркостей объекта измерений в различных областях спектра излучения.
Пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 измеряют температуру на поверхности объекта или на границе разделения различных сред на основе регистрации энергии их электромагнитного излучения. Размер контролируемого участка поверхности определяется показателем визирования пирометра.
Основными элементами пирометров инфракрасных IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 являются: объектив, фокусирующий излучение объекта на приемник излучения, один или два приемника излучения, электронный блок измерений и индикации.
Выходной сигнал приемника излучения пропорционален интенсивности поглощенного теплового излучения, которое в свою очередь связано с температурой объекта согласно закону Планка.
Пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 (Рисунок 1) отличаются друг от друга диапазоном измеряемой температуры, пределами допускаемой основной погрешности и конструктивным исполнением. Пирометр инфракрасный IN 3000 имеет не изменяемый коэффициент излучения равный 0,95.

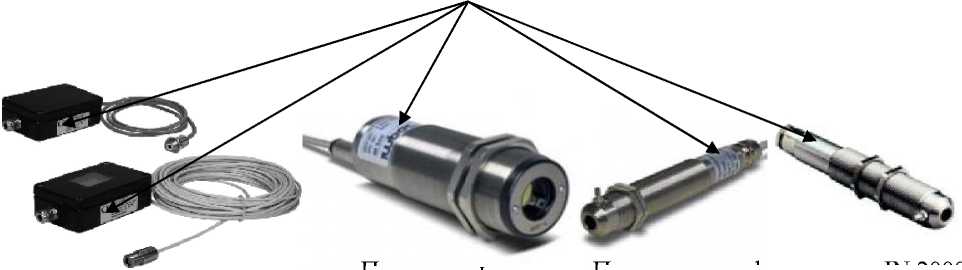

место нанесения знака утверждения типа
Пирометры инфракрасные
IN 510-N, IN 510, IN
520-N, IN 520
Пирометры инфракрасные IN 2000,
IN 3000
Пирометры инфракрасные IN 210, IN 210/5, IS 210, IGA 210
Рисунок 1
Таблица 9 - Комплектность пирометров инфракрасных IN 510-N, IN 510, IN 520-N, IN 520,
IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000
|
Наименование |
Количество, шт |
|
Пирометр инфракрасный (модификация в соответствии с заказом) |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки «Пирометры инфракрасные IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000» МП РТ 21622014 |
1 |
|
Потребительская тара |
1 |
пирометров инфракрасных IN 510-N, IN 510, IN 520-N, IN 520, IN 210, IN 210/5, IS 210, IGA 210, IN 2000, IN 3000 приведены в таблицах 3 - 8.
Таблица 3 - пирометров инфракрасных
IN 510-N, IN510, IN 520-N, IN 520
|
Характеристики |
IN 510-N IN 510 IN 520-N IN 520 |
|
Диапазон измерений температуры, °С |
от минус 40 до плюс 700 |
|
Пределы допускаемой абсолютной погрешности, °C |
± 3 (от минус 40 до минус 20 °C) ± 2 (от минус 19,9 до 0 °C) ± 1 (от 0,1 до 100 °C) |
|
Пределы допускаемой относительной погрешности, % |
± 0,8 (свыше 100 °C) |
|
Показатель визирования |
1:2 или 1:10 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешение по температуре, °С |
0,1 |
|
Диапазон рабочей температуры, °С |
от 0 до 65 |
Продолжение таблицы 3
|
Характеристики |
IN 510-N |
IN 510 |
IN 520-N |
IN 520 |
|
Напряжение питания, В |
24 | |||
|
Температура хранения, °С |
от минус 20 до плюс 70 | |||
|
Габаритные размеры, мм, не более |
98 х 64 х 34, 28 х 014 | |||
|
Масса, кг, не более |
0,32 | |||
Таблица 4 - пирометров инфракрасных IN 210,
IN 210/5
|
Характеристики |
IN 210 |
IN 210/5 |
|
Диапазон измерений температуры, °С |
от минус 32 до плюс 900 |
от 100 до 1200 |
|
Пределы допускаемой абсолютной погрешности, °C |
± (0,01-t + 1) | |
|
Показатель визирования |
1:50 | |
|
Спектральный диапазон, мкм |
от 8 до 14 |
5,14 |
|
Разрешение по температуре, °С |
0,1 | |
|
Диапазон рабочей температуры, °С |
от 0 до 70 | |
|
Напряжение питания, В |
24 | |
|
Температура хранения, °С |
от минус 20 до плюс 70 | |
|
Габаритные размеры, мм, не более |
153 х 040 | |
|
Масса, кг, не более |
0,45 | |
|
Примечание - t - измеренная температура, °C | ||
Таблица 5 - пирометров инфракрасных IS 210
|
Характеристики |
исполнение MB 18 |
исполнение MB 25 |
|
Диапазон измерений температуры, °С |
от 650 до 1800 |
от 800 до 2500 |
|
Пределы допускаемой абсолютной погрешности, °C |
± (0,005-t + 1) | |
|
Показатель визирования |
1:130 |
1:235 |
|
Спектральный диапазон, мкм |
от 0,8 до 1,1 | |
|
Разрешение по температуре, °С |
0,1 | |
|
Диапазон рабочих температур, °С |
от 0 до 70 | |
|
Напряжение питания , В |
24±6 | |
|
Температура хранения, °С |
от минус 20 до плюс 70 | |
|
Г абаритные размеры, мм, не более |
153 х 040 | |
|
Масса, кг, не более |
0,45 | |
|
Примечание - t - измеренная температура, °C | ||
Таблица 6 - пирометров инфракрасных IGA 210
|
Характеристики |
исполнение MB 13L |
исполнение MB 18L |
|
Диапазон измерений температуры, °С |
от 300 дот 1300 |
от 350 дот 1800 |
|
Пределы допускаемой абсолютной погрешности, °C |
±(0,005-t + 1) | |
|
Показатель визирования |
1:145 | |
|
Спектральный диапазон, мкм |
от 1,45 до 1,8 | |
Продолжение таблицы 6
|
Характеристики |
исполнение MB 13L исполнение MB 18L |
|
Разрешение по температуре, °С |
0,1 |
|
Диапазон рабочих температур, °С |
от 0 до 70 |
|
Напряжение питания , В |
24 |
|
Температура хранения, °С |
от минус 20 до плюс 70 |
|
Г абаритные размеры, мм, не более |
153 х 040 |
|
Масса, кг, не более |
0,45 |
|
Примечание - t - измеренная температура, °C | |
Таблица 7 - пирометров инфракрасных
IN 2000
|
Характеристики |
IN 2000 |
|
Диапазон измерений температуры, °С |
от минус 32 до плюс 900 |
|
Пределы допускаемой абсолютной погрешности, °C |
± (0,01-t + 1) |
|
Показатель визирования |
1:10 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешение по температуре, °С |
0,1 |
|
Диапазон рабочих температур, °С |
от 0 до 70 |
|
Напряжение питания , В |
от 15 до 30 |
|
Температура хранения, °С |
от минус 20 до плюс 70 |
|
Г абаритные размеры, мм, не более |
118 х 019 х 25 |
|
Масса, кг, не более |
0,15 |
|
Примечание - t - измеренная температура, °C | |
Таблица 8 - пирометров инфракрасных
IN 3000
|
Характеристики |
IN 3000 | ||
|
Диапазон измерений температуры, °С |
от 0 до 120 |
от 0 до 300 |
от 100 до 500 |
|
Пределы допускаемой абсолютной погрешности, °C |
± 2,5 (от 0 до 170 °C) | ||
|
Пределы допускаемой относительной погрешности, % |
± |
1,5 (свыше 170 °C) | |
|
Показатель визирования |
1:5 | ||
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Разрешение дисплея по температуре, °С |
0,1 | ||
|
Диапазон рабочих температур, °С |
от 0 до 70 | ||
|
Напряжение питания , В |
от 18 до 30 | ||
|
Температура хранения, °С |
от минус 20 до плюс 70 | ||
|
Г абаритные размеры, мм, не более |
118 х 019 х 25 | ||
|
Масса, кг, не более |
0,15 | ||
