Сведения о средстве измерений: 63433-16 Счетчики-расходомеры массовые

Номер по Госреестру СИ: 63433-16
63433-16 Счетчики-расходомеры массовые
(Micro Motion мод. CMF 400M-2700R)

Назначение средства измерений:
Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R предназначены для измерений массового расхода и массы жидкости в составе эталонной измерительной линии системы измерений количества и показателей качества нефти.

сертификация программного обеспечения
Внешний вид. Счетчики-расходомеры массовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 1
Внешний вид. Счетчики-расходомеры массовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 154630
ID в реестре СИ - 377030
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Micro Motion модификации CMF 400M-2700R, CMF 400М-2700R, CMF 400M-2700R,

Производитель

Изготовитель - Фирма "Emerson Process Management / Micro Motion Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 2
Кол-во периодических поверок - 1
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

№268 от 2016.03.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Счетчики-расходомеры массовые (Micro Motion мод. CMF 400M-2700R)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Emerson Process Management / Micro Motion Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
30430-05
01.12.2010
Счетчики-расходомеры массовые, Micro Motion, мод. F, H
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
32642-06
01.10.2011
Системы измерений расхода многофазного потока, MPMS
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
34070-07

Счетчик-расходомер жидкости массовый эталонный II-го разряда, Micro Motion CMF 300
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
36946-08

Счетчик-расходомер массовый эталонный, MicroMotion мод. CMF 300M-2700R
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
39686-08
01.01.2014
Счетчики-расходомеры массовые, Micro Motion, мод. CMFHC3
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
45115-10
01.08.2015
Счетчики-расходомеры массовые, Micro Motion мод. DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
63433-16

Счетчики-расходомеры массовые, Micro Motion мод. CMF 400M-2700R
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78675-20

Счетчики-расходомеры массовые, Micro Motion
Фирма "Emerson Process Management / Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики-расходомеры массовые (Micro Motion мод. CMF 400M-2700R)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИР"
(RA.RU.311285)
РСТ
  • 3 0 0 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Micro Motion модификации CMF 400M-2700R
  • CMF 400М-2700R
  • 3 2 1 2 2 1 1
    ФГУП "ВНИИР"
    (74)
  • CMF 400M-2700R
  • 3 0 0 0 0 0 0
    Дальневосточный филиал ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
  • 2 0 0 0 0 0 0

    Стоимость поверки Счетчики-расходомеры массовые (Micro Motion мод. CMF 400M-2700R)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    11431 13929
    ФБУ Ярославский ЦСМ
    Ярославская область
    16426 13929

    Программное обеспечение

    является встроенным. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. Программное обеспечение счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R имеет высокий уровень защиты по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Значение

    Идентификационное наименование ПО

    Core software Rev

    Transmitter Software Rev

    Номер версии ПО

    31

    61

    Цифровой идентификатор ПО (контрольная сумма)

    -

    -

    Алгоритм вычисления цифрового идентификатора ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений описан в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым Micro Motion модификации CMF 400M-2700R
    • - ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

    • - ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей»;

    • - РМГ 100-2010 «ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»;

    • - Техническая документация фирмы «Emerson Process Management/ Micro Motion Inc.».

    Поверка

    Поверка

    осуществляется по документу МП 0344-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R. Методика поверки», утвержденному ФГУП «ВНИИР» 03 декабря 2015 г.

    Средства поверки:

    - вторичный эталон единицы массового расхода жидкости в соответствии с ГОСТ 8.142-2013 с диапазоном значений от 55 до 400 т/ч и пределами допускаемой относительной погрешности ±0,04%.

    Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R.


    Изготовитель


    Фирма «Emerson Process Management/ Micro Motion Inc.», США
    7070 Winchester Circle, Boulder, Colorado 80301 USA

    Заявитель


    Общество      с     ограниченной     ответственностью     «ТатАвтоматизация»
    (ООО «ТатАвтоматизация»)
    ИНН 1644056149
    Адрес: 423450, г. Альметьевск, ул. Ризы Фахретдина, д.62
    Тел.: (8553) 31-47-07 факс: (8553) 31-47-09
    Е-mail: info@tatintec.ru
    Сайт: http://www.tatintec.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
    Тел.:(843) 272-70-62, факс: (843) 272-00-32
    Е-mail: office@vniir.org, сайт: www.vniir.org

    Принцип действия счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.

    Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования которых пропорциональна массовому расходу жидкости.

    Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R состоят из сенсора модели CMF400M461NQFZEZZZ и трансмиттера модели 2700R11AFFEZWZ.

    Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R, а изменение давления рабочей среды компенсируется внесением соответствующей поправки в трансмиттер 2700R перед проведением измерений.

    Общий вид счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R представлен на рисунке 1.

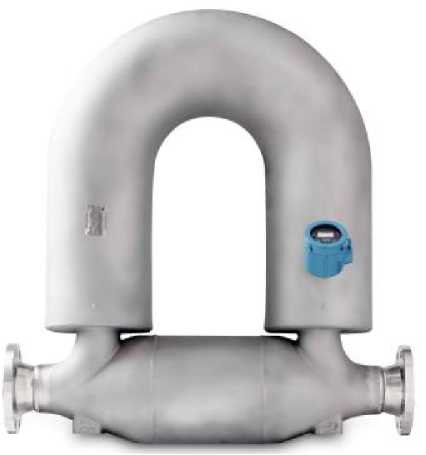

    Внешний вид. Счетчики-расходомеры массовые (Micro Motion мод. CMF 400M-2700R), http://oei-analitika.ru

    Рисунок 1 - Общий вид счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R

    Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки счетчиков-расходомеров массовых Micro Motion модификации CMF 400M-2700R представлено на рисунке 2.

    Место пломбировки

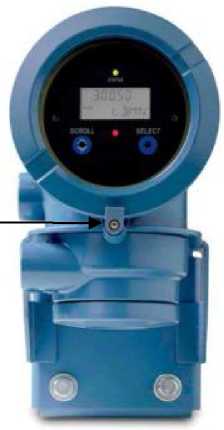

    Внешний вид. Счетчики-расходомеры массовые (Micro Motion мод. CMF 400M-2700R), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки счетчиков-расходомеров массовых Micro Motion модификации

    CMF 400M-2700R


    Таблица 3

    Наименование

    Количество

    Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R, Зав. №14297035-3821666, 14497781-3853127

    2 шт.

    Комплект эксплуатационных документов фирмы «Emerson Process Management/ Micro Motion Inc.»

    1 экз.

    Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R

    Зав. №14297035-3821666. Паспорт

    1 экз.

    Счетчик-расходомер массовый Micro Motion модификации CMF 400M-2700R

    Зав. №14497781-3853127. Паспорт

    1 экз.

    МП 0344-1-2015. Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion модификации CMF 400M-2700R. Методика поверки.

    1 экз.


    Таблица 2

    Наименование

    Значение

    Номинальный диаметр

    DN 150

    Диапазон измерений массового расхода жидкости, т/ч

    от 55 до 400

    Пределы допускаемой относительной погрешности при измерении массового расхода и массы жидкости, %, не более

    ±0,1

    Выходной сигнал

    Импульсный, частотой до 10 кГц

    Параметры окружающей среды:

    • - температура, °С

    • - относительная влажность, %

    от минус 40 до плюс 60 от 5 до 95

    Наименование

    Значение

    Параметры измеряемой среды:

    - температура, °С

    от минус 40 до 100

    - давление, МПа, не более

    4

    Потребляемая мощность, Вт, не более

    11

    Параметры электропитания: - напряжение питания, В

    220(+10%, -15%)

    - частота, Гц

    50

    Габаритные размеры, длинахширинахвысота, мм, не более

    - трансмиттер 2700R

    120х233х214

    - сенсор

    1021x1118x274

    Масса, кг, не более - трансмиттер 2700R

    3,6

    - сенсор

    200
