Номер по Госреестру СИ: 63420-16
63420-16 Твердомеры Роквелла цифровые
(BAQ 650D)
Назначение средства измерений:
Твердомеры Роквелла цифровые BAQ 650D (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкале Роквелла.
Внешний вид.
Твердомеры Роквелла цифровые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.03.2021
Номер записи - 154615
ID в реестре СИ - 377015
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Без модификации, (за один диапазон),
Производитель
Изготовитель - Фирма "BAQ GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 1
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№268 от 2016.03.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Твердомеры Роквелла цифровые (BAQ 650D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63420-16 Твердомеры Роквелла цифровые (BAQ 650D) Фирма "BAQ GmbH" (ГЕРМАНИЯ ) |
45860-10 Приборы для измерения твердости металлов и сплавов по методу Роквелла, твердомеры (ТР-150Р, ТР-150М, ТР-150П) ООО "Импульс" (РОССИЯ г.Иваново) |
|
63420-16 Твердомеры Роквелла цифровые (BAQ 650D) Фирма "BAQ GmbH" (ГЕРМАНИЯ ) |
50993-12 Твердомеры для измерения твердости по методу Роквелла (ТРТС) Общество с ограниченной ответственностью "Тестсистемы" (РОССИЯ г. Иваново) |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Твердомеры для измерения твердости по методу Роквелла (ТРТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 4 | 1 | 4 | 0 | 4 |
Стоимость поверки Твердомеры для измерения твердости по методу Роквелла (ТРТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) твердомеров - встроенное, загружается при производстве твердомеров изготовителем.
Конструкция твердомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные программного обеспечения твердомеров приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Firmware KRR-630 |
|
Номер версии (идентификационный номер) ПО |
V1.2 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров и на титульный лист руководства по эксплуатации методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в ГОСТ 9013-59 «Металлы. Метод измерения по Роквеллу».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла цифровым BAQ 650D1 ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла».
2 ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
-
3 ГОСТ 23677-79 «Твердомеры для металлов . Общие технические требования».
-
4 Техническая документация BAQ GmbH, Германия.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов Методы и средства поверки».
Эталоны применяемые при поверке:
Меры твёрдости эталонные 2-го разряда по шкалам Роквелла.
Знак поверки наносится на заднюю панель твердомера с помощью давления на специальную мастику.
Изготовитель
BAQ GmbH (Германия)Адрес: BAQ GmbH Bienroder Weg 53 D-38108 Braunschweig Germany
Тел./факс + (49531) 215-47-0/-20
http://www.baq.de
Заявитель
ООО «Ока-Волга»ИНН 5250163990
Адрес: 603001, г. Нижний Новгород, ул. Рождественская, 47с/оф 3а
Тел./ 8-(831)-2160310
Электронная почта E-mail: nnov@oka-volga.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Тел. (831) 428-78-78, факс (831) 428-57-48, Электронная почта E-mail: mail@nncsm.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного или стального шарикового наконечников в испытуемое изделие с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные установки, состоящие из системы приложения нагрузки, измерительной системы и дисплея для демонстрации результата и процесса измерения твердости.
Твердомеры обеспечивают:
-
- автоматический цикл измерения твердости;
-
- вывод на дисплей результата измерения;
-
- переключение на одну из нагрузок;
-
- статистическую обработку серии результатов измерений.

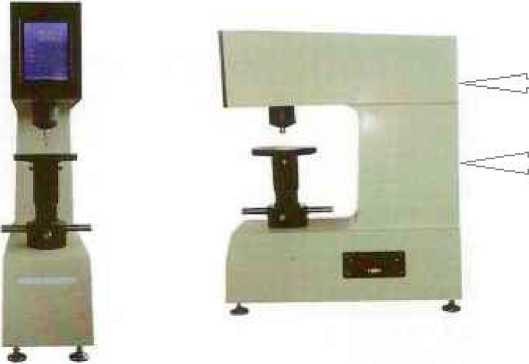

Внешний вид твердомеров с указанием места пломбирования приведен на рисунке 1.
-
1 Место нанесения знака утверждения типа
-
2 Место пломбирования и нанесения знака поверки
Рисунок 1
Таблица 2 -
|
Наименование |
Количество |
|
1 |
2 |
|
Твердомер цифровой по Роквеллу 650D |
1 |
|
Руководство по эксплуатации |
1 |
|
Алмазный наконечник |
1 |
|
Шариковый наконечник 1/16 |
1 |
|
Запасные шарики 1/16 |
10 |
Продолжение таблицы 2
|
1 |
2 |
|
Плоский столик диаметра 60 мм |
1 |
|
Плоский столик диаметра 150 мм |
1 |
|
V-образный столик диаметра 40 мм |
1 |
|
Столик для точеного контакта диаметра 9 мм |
1 |
|
Бумага для принтера |
1 |
|
Предварительная нагрузка для шкал Роквелла, Н |
98,07 |
|
Испытательные нагрузки для шкал Роквелла, Н |
588,4; 980,7; 1471 |
|
Диапазон измерения твердости по шкалам Роквелла |
20-70 HRC 70-93 HRA 25-100 HRB |
|
Пределы допускаемой относительной погрешности приложения предварительных нагрузок для шкал Роквелла, % Пределы допускаемой относительной погрешности |
±2,0 |
|
приложения основных нагрузок для шкал Роквелла, % Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Роквелла в диапазонах: |
±0,5 |
|
от 20 до 35 HRC |
±2,0 HRC |
|
от 35 до 55 HRC |
±1,5 HRC |
|
от 50 до 70 HRC |
± 1,0 HRC |
|
от 70 до 93 HRA |
±1,2 HRA |
|
от 25 до 100 HRB |
± 2,0 HRB |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от 15 до 30 |
|
относительная влажность воздуха, % |
от 50 до 90 |
|
Параметры электрического питания: - напряжение, В |
220 |
|
- частота, Гц |
50 или 60 |
|
Масса, кг, не более |
80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
540х210х760 |
