Номер по Госреестру СИ: 63398-16
63398-16 Машины испытательные на сжатие и изгиб
(Toni)
Назначение средства измерений:
Машины испытательные на сжатие и изгиб Toni (далее - машины) предназначены для проведения испытаний образцов из различных материалов на сжатие и изгиб.
Внешний вид.

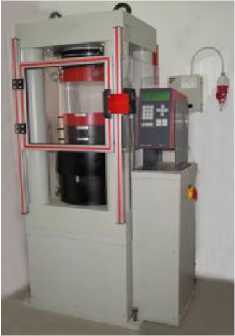

Машины испытательные на сжатие и изгиб
Рисунок № 1
Внешний вид.

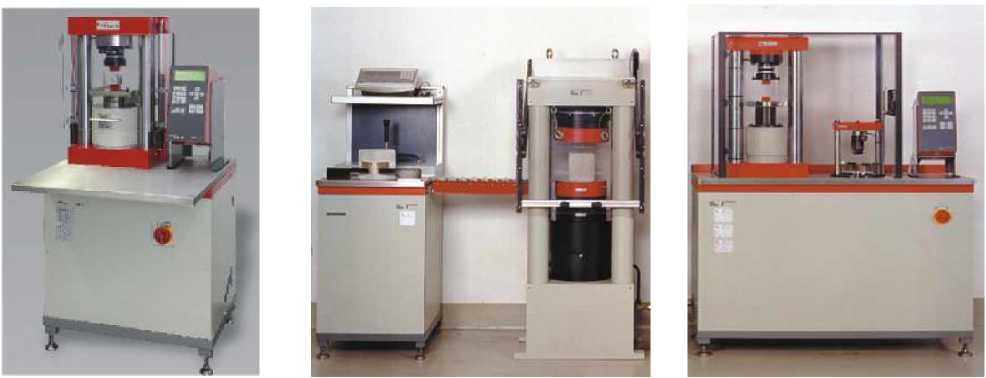

Машины испытательные на сжатие и изгиб
Рисунок № 2
Внешний вид.

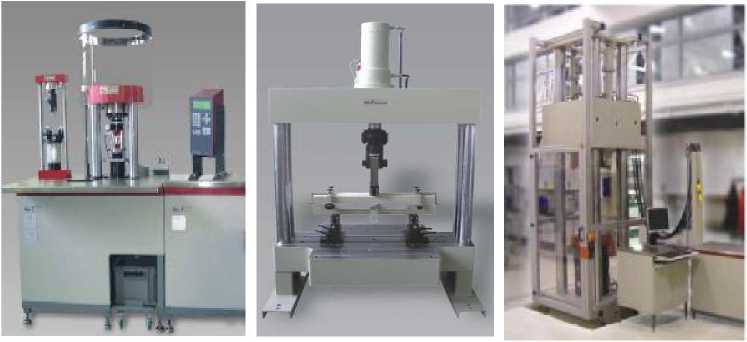

Машины испытательные на сжатие и изгиб
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.03.2021
Номер записи - 154587
ID в реестре СИ - 376987
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ToniPRAX, ToniPRAX 1544.0010, ToniPRAX 1543.0300, ToniPRAX 1543,1544, ToniPRAX, Toni, модель ToniPRAX, Toni, 1543,1544,
Производитель
Изготовитель - Фирма "Toni Technik Baustoffprufsysteme GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№259 от 2016.03.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины испытательные на сжатие и изгиб (Toni)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63398-16 Машины испытательные на сжатие и изгиб (Toni) Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28694-05 |
Установка испытательная гидравлическая, Toninorm-0,2-5 Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33510-06 |
Установка испытательная гидравлическая, Toninorm серия 2000 Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35864-07 |
Пресс измерительный гидравлический, Toninorm серия 2000 Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39830-08 01.01.2014 |
Машины испытательные на сжатие и изгиб, ToniNORM Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44374-10 |
Калориметр дифференциальный, ToniCAL мод. 7338 Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
63398-16 11.03.2021 |
Машины испытательные на сжатие и изгиб, Toni Фирма "Toni Technik Baustoffprufsysteme GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
4470 | 20943 |
|
ФБУ УРАЛТЕСТ Свердловская область |
37416 | 20943 |
Программное обеспечение
Машины имеют встроенное программное обеспечение «ToniTrol», а также программное обеспечение «testXpert», «testXpert II», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения реализуется хранение и передача результатов измерений, а также постобработка измеренных данных.
ратной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
testXpert |
testXpert II |
ToniTrol |
|
Номер версии (идентификационный номер ПО), не ниже |
7.1 |
1.41 |
3.0 |
|
Цифровой идентификатор ПО |
3c460d16aca1b853 27b2c1170e92085c |
Ebad77871a2e5655 1eb512a73b8c1fe3 |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
- |
Программное обеспечение защищено от несанкционированного доступа ключом аппа-
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на неподвижную траверсу в виде наклеиваемой пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Машины испытательные на сжатие и изгиб Toni. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным на сжатие и изгиб Toni
-
1. ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2. ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия».
-
3. Техническая документация «Toni Technik Baustoffprufsysteme GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП АПМ 27-15 «Машины испытательные на сжатие и изгиб Toni. Методика поверки» утверждённым ГЦИ СИ ООО «Автопрогресс-М» в апреле 2015 г.
Перечень основного оборудования необходимого для поверки:
- динамометры 2-го разряда по ГОСТ Р 8.640-2014, ПГ ± 0,24 %.
Изготовитель
«Toni Technik Baustoffprufsysteme GmbH », Германия
Gustav-Meyer-Allee 25 D-13355 Berlin, Germany
Тел.: +49 30 464039 21; факс: +49 30 464039 22
E-mail: info@,tonitechnik. com
Заявитель
ООО «Цвик трейдинг - М», г. Москва
ИНН 7725500162
121151, г. Москва, ул. Раевского, 4
Тел.: +7 495 783 88 12;Факс: +7 495 783 88 13
E-mail: info@zwick.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия машин заключается в измерении силы, прикладываемой к испытываемому образцу, при сжатии и изгибе.
Машины представляют собой измерительную установку, состоящую из силовой рамы с неподвижной и подвижной траверсами, гидравлической системы, силоизмерительной системы, электронного блока управления.
Испытываемый образец устанавливают между подвижной и неподвижной траверсой и задают нагрузку. Сила, прикладываемая к образцу, преобразуется в электрический сигнал, который передается в электронный блок управления.
Электронный блок управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеряемых параметров.
Машины выпускаются следующих моделей: ToniNORM, ToniPRAX, ToniZEM, ToniCOMP, ToniFLEX, ToniPACT II, ToniTOP. Выпускаемые модели различаются рабочим диапазоном измерений силы, массой, габаритными размерами и набором дополнительных приспособлений для проведения испытаний.
Фотография общего вида машин испытательных на сжатие и изгиб Toni
ToniCOMP ToniFLEX ToniTOP
ToniPACT II
ToniZEM ToniNORM ToniPRAX
Опломбирование измерительных узлов машин производится посредством нанесения защитной наклейки на датчик температуры и установки металлической пломбы на предусилитель силоизмерительной системы, главный клапан давления и клапан давления силовых рам.
Таблица 4
|
Наименование |
Количество, шт |
|
Машина испытательная на сжатие и изгиб |
1 |
|
Приспособления для испытаний* |
1 |
|
Персональный компьютер типа IBM/PC* |
1 |
|
Комплект кабелей соединительных |
1 |
|
Программное обеспечение «testXpert», «testXpert II», «ToniTrol»* |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
*- поставляется по заказу
Таблица 2
|
Наименование характеристики |
Модель | ||||||
|
Toni NORM |
Toni PRAX |
ToniZEM |
Toni COMP |
ToniFLEX |
ToniPACT II |
ToniTOP | |
|
Рабочий диапазон измерений силы, кН |
от 0,1 до 10 от 0,2 до 20 от 0,5 до 50 от 1 до 100 от 3 до 300 от 4 до 400 от 6 до 600 от 10 до 1000 от 20 до 2000 от 30 до 3000 от 40 до 4000 от 50 до 5000 |
от 0,1 до 10 от 0,2 до 20 от 3 до 300 от 6 до 600 |
от 0,1 до 10 от 3 до 300 от 6 до 600 |
от 0,1 до 10 от 3 до 300 |
от 0,1 до 10 от 0,2 до 20 от 0,5 до 50 от 1 до 100 от 3 до 300 от 4 до 400 от 6 до 600 от 10 до 1000 |
от 20 до 2000 от 30 до 3000 |
от 40 до 4000 от 50 до 5000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 (±2)* |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 (±2)* |
|
Рабочий диапазон температур, °С |
от плюс 10 до плюс 35 | ||||||
|
Влажность, %, не более |
80 | ||||||
- в диапазоне свыше 3000 кН.
Таблица 3
|
Модель |
Цифровое обозначение ис полнения |
Масса, кг, не более* |
Габаритные размеры (Высота х Ширина х Глубина), мм, не более* |
|
ToniNORM |
2010.ХХХХ** |
350 |
1200 x 550 x 900 |
|
ToniNORM |
|
210 |
700 x 550 x 900 |
|
ToniNORM |
2020.ХХХХ** |
850 |
700 x 550 x 1500 |
|
ToniNORM |
2031.ХХХХ** |
4390 |
890 x 660 x 1873 |
|
ToniNORM |
|
150 |
600 x 550 x 1600 |
|
ToniNORM |
2071.ХХХХ** |
1500 |
2250x 800x2330 |
|
ToniNORM |
2073.ХХХХ** |
3500 |
3000x 800x2500 |
|
ToniNORM |
2075.ХХХХ** |
800 |
900 x 550 x 1760 |
|
ToniNORM |
2078.ХХХХ** |
2350 |
1250x 800x 1800 |
|
ToniNORM |
1320.ХХХХ** |
6200 |
950 x 500 x 3400 |
|
ToniPRAX |
1543.ХХХХ** |
750 |
1200x 550x 1650 |
|
ToniPRAX |
1544.ХХХХ** |
40 |
1200x 550x 1650 |
|
ToniPRAX |
1546.ХХХХ** |
940 |
1500 x 550x 1940 |
|
ToniZEM |
1547.ХХХХ** |
380 |
700 x 775 x 1350 |
|
ToniZEM |
1548.ХХХХ** |
350 |
700 x 775 x 1250 |
|
ToniCOMP |
2024.ХХХХ** |
850 |
1700x775x1700 |
|
ToniFLEX |
2220.ХХХХ** |
4300 |
600 x 440 x 2400 |
|
ToniFLEX |
2229.ХХХХ** |
5000 |
1800x1500x3800 |
|
ToniTOP |
2041.ХХХХ** |
8000 |
800 x 700 x 2200 |
|
ToniPACT II |
2091.ХХХХ** |
1700 |
960 x 500 x 1740 |
* - указанные характеристики относятся к базовым моделям и могут быть изменены по требованию заказчика;
** - цифры, соответствующие верхней границе рабочего диапазона измерений силы (кН).
