Номер по Госреестру СИ: 63212-16
63212-16 Спектрометры лазерно-искровые эмиссионные
(mPulse)
Назначение средства измерений:
Спектрометры лазерно-искровые эмиссионные mPulse, предназначены для измерения массовой доли химических элементов в металлах и сплавах.
Аналитический паспорт типа средства измерений
63212-16 — Спектрометры лазерно-искровые эмиссионные
mPulse
Компания "Oxford Instruments Ltd."
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 1 год
Действует
6
организаций2
владельцев3
версий14
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
6
Организаций-поверителей
эффективное число: 3.3
2
Владельцев СИ
эффективное число: 1.8
3
Экземпляров СИ
по агрегатам владельцев / организаций
71.4%
Периодические поверки
первичные: 0%
21.43%
Непригодность
3 извещений
64.3%
Поверки юрлиц
доля в общем объёме
8 949 ₽
Средневзвешенная цена
медиана: 9 662 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 061
Концентрация поверителей
HHI; доля топ-5: 92.9%
5 556
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 14 поверок; пик пришёлся на 2022 год (3).
- Последний завершённый год показал снижение на 50% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -10.9%.
- Рынок представлен 6 организациями; концентрация высокая (HHI 3061), доля топ-5 — 92.9%.
- В базе найдено 2 владельцев и 3 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 8 949 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Доля извещений о непригодности составляет 21.43% от всех поверок.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2022 — 3
Долгосрочный CAGR: -10.9%
Активных версий: 1
Ценовой диапазон: 6 614–9 662 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 2 | 7 | 3,50 |
| АО "Вторсплав" | Юридические лица | 1 | 2 | 2,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 60e7acd8-759b-72f6-1ad5-6a1ebbe5895a | 63212-16 | 2023-11-11 | — | актуальная |
| 80a32059-f3b4-69ab-0362-1f21b73ae76c | 63212-16 | 2023-11-10 | 2023-11-11 | архивная |
| b07fdbff-7ed2-2cb4-a9fc-80beb654e6d6 | 63212-16 | 2020-05-07 | 2023-11-10 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

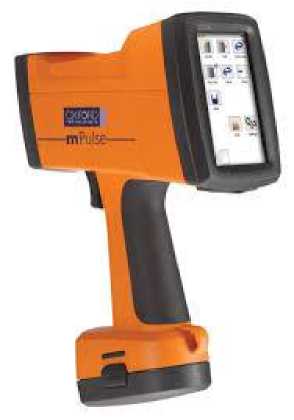

Внешний вид.
Спектрометры лазерно-искровые эмиссионные
Рисунок № 1
Общие сведения
Дата публикации - 11.11.2023
Срок свидетельства - 17.02.2021
Номер записи -
ID в реестре СИ - 376798
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
mPulse, Нет модификации
Производитель
Изготовитель - Компания "Oxford Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 14
Выдано извещений - 3
Кол-во периодических поверок - 10
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1813 от 2016.11.30 О внесении изменений в описание типа на спектрометры лазерно-искровые эмиссионные mPulse
№151 от 2016.02.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры лазерно-искровые эмиссионные (mPulse)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63212-16 Спектрометры лазерно-искровые эмиссионные (mPulse) Компания "Oxford Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
70911-18 Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК") Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт") (РОССИЯ г. Москва) |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Спектрометры лазерно-искровые эмиссионные (mPulse)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 7 | 2 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры лазерно-искровые эмиссионные (mPulse)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8570 | |
|
ФБУ НИЦ ПМ-Ростест Москва |
13440 | |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
13440 | |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
13440 | |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
13440 |
Программное обеспечение
идентифицируется при включении спектрометра путем вывода на экран номера версии. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mPulse (Зав. № прибора) |
|
Номер версии (идентификационный номер) ПО |
5.06.00 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам лазерно-искровым эмиссионным mPulse-
1 МИ 2639-2001 «ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».
-
2 Техническая документация фирмы «Oxford Instruments Ltd.».
Поверка
Поверкаосуществляется по документу РТ-МП-2284-448-2015 «ГСИ. Спектрометры лазерно
искровые эмиссионные mPulse. Методика поверки», утвержденному ФБУ «РОСТЕСТ - Москва» 25.04.2015 г.
Основные средства поверки: Стандартные образцы состава стали (ГСО №№ 4165-91П; 2489 - 91П...2497 - 91П).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Компания «Oxford Instruments Ltd.», ВеликобританияАдрес: Tubney Woods, Abingdon, OX13 5QX, United Kingdom
E-mail: industrial@oxinst.com, www.oxford-instruments.com
Тел.: +44 (0) 1865 393-282, Факс: +44 (0) 1865 393-333
Заявитель
ООО «СИНЕРКОН»ИНН 7728641644
Адрес: 117105, Москва, Варшавское шоссе, д. 32
E-mail: info@synercon.ru, www.synercon.ru
Тел.: +7 (499) 611-15-09, 611-15-37, 611-52-89; Факс: +7 (495) 741-59-04
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, Москва, Нахимовский пр., 31
Тел.: 129-19-11 факс: 124-99-96
Е-mail: info@rostest.ru
Принцип действия спектрометров лазерно-искровых эмиссионных mPulse основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью лазерно-искрового разряда.
Спектрометры состоят из источника возбуждения спектра, оптической системы, автоматизированной системы управления и регистрации, встраиваемой аккумуляторной батареи.
Лазерно-искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока. Спектральный состав света определяется химическим составом исследуемой пробы.
Оптическая система, собранная по схеме мини Черни-Тернера, предназначена для анализа и регистрации спектра эмиссионного светового потока, и включает дифрвкционную решетку и линейную регистрирующую систему с ПЗС-матрицей (3600 пикселей).
Спектрометр поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Знак поверки наносится на свидетельство о поверки.
Рисунок 1- Внешний вид
Таблица 4
|
Наименование |
Количество, шт. |
|
Спектрометр лазерно-искровый эмиссионный mPulse |
1 |
|
Зарядное устройство |
1 |
|
Аккумулятор Li-Ion |
2 |
|
Карта памяти mini USB (для хранения результатов измерения) |
1 |
|
Карта памяти USB (электронная копия РЭ) |
1 |
|
Комплект эксплуатационных документов |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метод измерения |
эмиссионный спектральный анализ |
|
Способ регистрации |
параллельный |
|
Диапазон определяемых элементов |
От Mg до Bi, Be |
|
Пределы допускаемой относительной погрешности измерений массовой доли, %, в диапазонах: | |
|
От 0,1 до 0,5 % массовой доли включ. |
±50,0 |
|
Свыше 0,5 до 1,0 % массовой доли включ. |
±30,0 |
|
Свыше 1,0 до 99,9 % массовой доли включ. |
±10,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры лазера: | |
|
Длина волны, нм |
1054 |
|
Пиковая мощность, Вт, не более |
0,5 |
|
Энергия импульса, мДж/с, не более |
150 |
|
Класс |
3b |
|
Г абаритные размеры, ВхШхД, мм |
210х90х230 |
|
Масса, кг |
1.8 |
|
Напряжение питания |
12 В от аккумулятора |
|
Условия эксплуатации: | |
|
Диапазон температур окружающей среды, оС |
от 5 до 40 |
|
Диапазон относительной влажности, % |
от 20 до 70 |
|
Диапазон атмосферного давления, кПа |
от 84 до 106,7 |
