Номер по Госреестру СИ: 63149-16
63149-16 Спектрометры комбинационного (рамановского) рассеяния
(TruScan RM и TruScan GP)
Назначение средства измерений:
Спектрометры комбинационного (рамановского) рассеяния моделей TruScan RM и TruScan GP (далее по тексту - спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии со стандартизованными и аттестованными методиками (методами).
Внешний вид.
Спектрометры комбинационного (рамановского) рассеяния

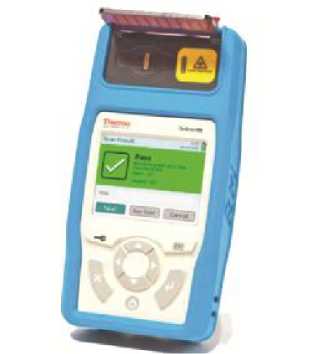

Рисунок № 1
Внешний вид.
Спектрометры комбинационного (рамановского) рассеяния
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.02.2021
Номер записи - 154333
ID в реестре СИ - 376733
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель TruScan RM, TruScan RM и TruScan GP, TruScan RM,
Производитель
Изготовитель - Фирма "Thermo Scientific Portable Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 1
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2016.02.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры комбинационного (рамановского) рассеяния (TruScan RM и TruScan GP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Scientific Portable Analytical Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61854-15 12.08.2025 |
Спектрометры рентгенофлуоресцентные, NITON (мод. XL2 и XL3t) Фирма "Thermo Scientific Portable Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63149-16 17.02.2021 |
Спектрометры комбинационного (рамановского) рассеяния, TruScan RM и TruScan GP Фирма "Thermo Scientific Portable Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Спектрометры комбинационного (рамановского) рассеяния (TruScan RM и TruScan GP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 34 | 2 | 3 | 31 | 0 | 26 | 2 | 24 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры комбинационного (рамановского) рассеяния (TruScan RM и TruScan GP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 7278 |
Программное обеспечение
Спектрометры оснащаются встроенным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.5.0 |
|
Цифровой идентификатор ПО |
- |
ПО является полностью метрологически значимым и выполняет следующие функции:
- регистрация сигнала детектора ;
- создание и хранение файлов методов измерений;
- получение спектра КР в частотной шкале из сигнала детектора;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю крышку спектрометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Спектрометры комбинационного рассеяния моделей TruScan RM и TruScan GP. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам комбинационного (рамановского) рассеяния TruScan RM и TruScan GP
Техническая документация фирмы «Thermo Scientific Portable Analytical Instruments», США.
Поверка
Поверкаосуществляется по документу «МП-242-1970-2015. Спектрометры комбинационного (рамановского) рассеяния моделей TruScan RM и TruScan GP. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.11.2015 г.
Основные средства поверки: стандартный образец состава гексадекана ГСО 7289-96, стандартный образец состава толуола ГСО 7814-2000.
Изготовитель
Фирма «Thermo Scientific Portable Analytical Instruments», США.
Адрес: 2 Radcliff Rd Tewksbury MA 01876, USA.
Тел./факс: +1 978-657-5555.
Заявитель
ООО «Си Си Эс Сервис», г. Москва.
Адрес: ул. Ивана Франко, д.48, корпус Г, строение 4.
Тел.: (495) 626 59 43, факс: (495) 564 80 52.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01.Факс: (812) 713-01-14.
Принцип действия спектрометров основан на том, что при освещении исследуемого образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или рамановским спектром.
Конструктивно спектрометры состоят из лазерного источника излучения, осветителя, спектрометра с дифракционной решеткой и линейной ПЗС-матрицей и электронного блока, объединенных в едином корпусе.
Управление работой спектрометра, регистрация спектров исследуемых образцов, обработка выходной информации и запоминание результатов анализа осуществляется с помощью встроенного микропроцессора.
Различия между моделями заключаются в том, что меню модели TruScan RM содержит ряд дополнительных опций, предназначенных для удобства оператора.
Внешний вид спектрометров обеих моделей одинаков и приведен на рисунке 1. Знак поверки наносится на заднюю панель спектрометра.

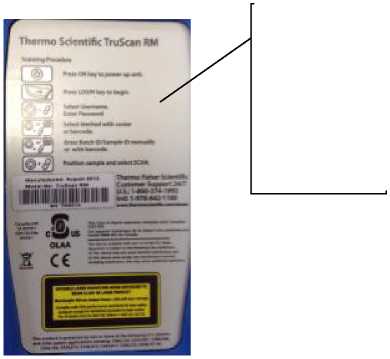

Рисунок 1 - Внешний вид спектрометров и место нанесения знака поверки
Место нанесения знака поверки (задняя панель)
-
1. Спектрометр в комплекте: пластиковый переносной кейс, карта памяти, зарядное устройство 220В - 50Гц, кабель сетевой для коммуникации с компьютером с адаптером, адаптер для карты памяти, стандарт полистирола твердый, держатель для виал, сменная аккумуляторная батарея, запасной сменный носовой конус, CD с мануалом на английском.
-
2. Руководство по эксплуатации на русском языке.
-
3. Методика поверки МП-242-1970-2015.
Таблица 2
|
Спектральный диапазон, см-1 |
от 250 до 2875 |
|
Спектральное разрешение (в зависимости от области спектра), см-1, не более |
От 8 до 10,5 |
|
Длина волны лазера возбуждения, нм |
785 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1 |
± 3,0 |
|
Отношение сигнал/шум (отношение высоты пика 1302 см-1 к размаху шумов в диапазоне от 1800 до 1900 см-1)1, не менее |
10 |
|
Относительное СКО выходного сигнала (по высоте пика 1302 см-1)1, %, не более |
5,0 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
110x210x45 |
|
Масса, кг, не более |
0,9 |
|
Напряжение питания: -переменного тока частотой 50±1 Гц (через внешний адаптер), В |
от 100 до 240 |
|
-постоянного тока (от встроенного аккумулятора), В |
12+2 |
|
Потребляемая мощность, В^А, не менее |
24 |
|
Средний срок службы, лет |
7 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Условия эксплуатации: о -диапазон температур окружающего воздуха, С
|
от +15 до +30 85 от 84 до 106 |
1При использовании в качестве пробы стандартного образца состава гексадекана ГСО 7289-96. Однократное сканирование.
