Номер по Госреестру СИ: 63116-16
63116-16 Система единого времени монтажно-испытательного корпуса ракет космического назначения
(ТСЮИ.403511.014)
Назначение средства измерений:
Система единого времени монтажно-испытательного корпуса ракет космического назначения ТСЮИ.403511.014 (далее - СЕВ-МИК РКН) предназначена для:
- формирования, хранения и синхронизации собственной шкалы времени (ШВ) относительно ШВ UTC(SU);
- формирования и выдачи потребителям импульсных и синусоидальных синхросигналов и кодов времени;
- выдачи в центральный пункт системы единого времени ТСЮИ.403511.010 (ЦП-СЕВ) по выделенным каналам связи космодрома результатов частотно-временных измерений (ЧВИ), полученных от собственных измерительных средств;
- часофикации объектов космодрома.
Внешний вид.
Система единого времени монтажно-испытательного корпуса ракет космического назначения
Рисунок № 1
Внешний вид.
Система единого времени монтажно-испытательного корпуса ракет космического назначения
Рисунок № 2
Внешний вид.
Система единого времени монтажно-испытательного корпуса ракет космического назначения
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую сторону стойки в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы СЕВ-МИК РКН.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСистема единого времени МИК РКН. Руководство по эксплуатации ТСЮИ.403511.014 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе единого времени монтажно-испытательного корпуса ракет космического назначения ТСЮИ.403511.014
1. ГОСТ 8.129-2013. «ГСИ. Государственная поверочная схема для средств измерений
времени и частоты».
2. Система единого времени монтажно-испытательного корпуса РКН
ТСЮИ.403511.014. Технические условия ТСЮИ.403511.014 ТУ.
Поверка
Поверкаосуществляется по документу ТСЮИ.403511.014 МП «Инструкция. Система единого времени монтажно-испытательного корпуса РКН ТСЮИ.403511.014. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2015 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
-
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C (рег. № 52614-13): предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS 15 нс;
-
- частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых интервалов времени от 5 нс до 106 с, пределы допускаемой абсолютной погрешности измерения интервалов времени ± 0,62 нс (для интервалов времени < 100 мкс);
-
- осциллограф цифровой DSO-X3012A (рег. № 48998-12): пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 340-5; пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± 0,02^8[дел] •Коткл[В/дел], где Коткл - коэффициент отклонения.
Изготовитель
Акционерное общество «Российский институт радионавигации и времени» (АО «РИРВ»)
ИНН 7825507108 Юридический адрес: 191124, г. Санкт-Петербург, пл. Растрелли, д. 2 Почтовый адрес: 191124, г. Санкт-Петербург, пл. Растрелли, д. 2 Тел. +7 (812) 274-14-88, факс +7 (812) 577-10-41
E-mail: office@rirt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Конструктивно СЕВ-МИК РКН состоит из:
-
- стойки ТСЮИ.469132.076 (стойка);
-
- блока антенного;
-
- усилителя магистрального;
-
- источника бесперебойного питания (ИБП).
Корпус стойки представляет собой шкаф фирмы Rittal (Германия), состоящий из универсального алюминиевого каркаса, предназначенного для установки 19-ти дюймового оборудования. Шкаф снабжен боковыми панелями, цоколем для обеспечения удобства подвода кабелей, регулируемыми по высоте ножками, необходимыми для надежной фиксации шкафа при неровностях пола, задней дверью с замком, ящиком для документации с замком.
Внутренний монтаж в стойке выполнен с помощью зажимов и стяжек различного конструктивного исполнения, устанавливаемых на монтажные планки на боковых поверхностях шкафа. Внешний монтаж и питание могут подводиться в стойку снизу, сзади и спереди через кабельные вводы в цоколе.
В стойке установлены блоки, выполненные в унифицированных корпусах стандарта «Евромеханика» 19" фирмы Rittal. Блоки в стойке установлены так, что на лицевой поверхности стойки находятся органы индикации состояния СЕВ-МИК РКН.
Структурная схема СЕВ-МИК РКН приведена на рисунке 1.
Блок формирования шкалы времени (БФШВ) формирует и хранит ШВ, синхронизирует ее с координированной шкалой UTC (SU) по КНС ГЛОНАСС/GPS, осуществляет управление составными частями СЕВ-МИК РКН.
Блок сличения ШВ по каналам ВОЛС (БС ВОЛС) предназначен для обеспечения синхронизации ШВ потребителей (в пределах одного объекта) при расстояниях до 10 км.
БА принимает радиосигналы сверхвысокочастотного (СВЧ) диапазона, излучаемые искусственными спутниками Земли (ИСЗ) КНС ГЛОНАСС и GPS. БА имеет полусферическую диаграмму направленности, ортогональную поверхности Земли, что обеспечивает одновременный прием сигналов большого количества ИСЗ. В составе БА имеется усилитель радиосигналов, позволяющий передавать их по коаксиальному кабелю длиной до 10 м. Питание усилителя осуществляется через тот же кабель.
АКБ - аккумуляторная батарея;
ИБП - источник бесперебойного питания;
К - коммутатор;
П - переключатель;
УРП - устройство распределения питания
Рисунок 1 - Структурная схема СЕВ-МИК РКН
УМ обеспечивает дополнительное усиление принимаемых БА радиосигналов и позволяет увеличить длину антенного кабеля до 50 м. При большей длине кабеля усилитель
магистральный устанавливается через каждые 50 м. Питание усилителя магистрального осуществляется через тот же кабель.

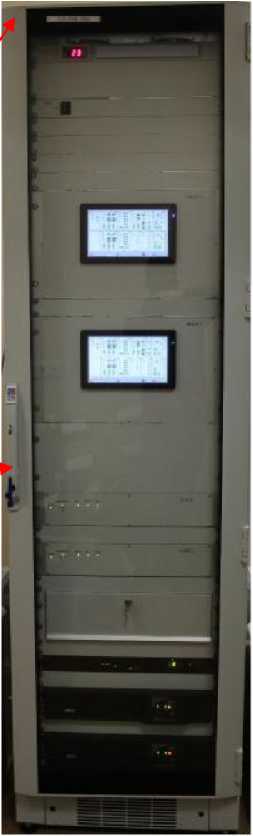

Внешний вид СЕВ-МИК РКН с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 2.
Место нанесения знака утверждения типа
Место пломбировки от несанкционированного доступа (находится на задней двери, которая запирается на ключ от несанкционированного доступа)
Рисунок 2 - Внешний вид СЕВ-МИК РКН и схема пломбировки
Комплект поставки приведен в таблице 3.
Таблица 3
Наименование |
Обозначение |
Количество, шт. |
1 Система единого времени монтажноиспытательного корпуса РКН ТСЮИ.403511.014 |
1 | |
в составе: | ||
1.1 Стойка: |
ТСЮИ.469132.075 |
1 шт. |
- блок сличения шкал времени по каналам ВОЛС |
ТСЮИ.467883.053 |
2 шт. |
- блок формирования шкалы времени |
ТСЮИ.467883.055 |
2 шт. |
- устройство распределения питания |
ТСЮИ.468361.021 |
1 шт. |
Продолжение таблицы 3
Наименование |
Обозначение |
Количество, шт. |
|
Tripp Lite SMX3000XLRT2U SNMPWEBCARD Tripp Lite AP7723 Rack Automatic Transfer Switch DES-3200-28/C1 D-LINK 1 ЕВ арт.7109 035 RITTAL ТСЮИ.464659.069 ТСЮИ.468732.060 ТСЮИ.468931.193 ТСЮИ.305642.625 ТСЮИ.403511.014 ЗИ ТСЮИ.403511.014 ВЭ ТСЮИ.403511.014 МП ТСЮИ.403511.021 ФО |
2 шт. 2 шт.
2 шт. 1 комплект 1 комплект 1 комплект 1 комплект 1 шт. 1 шт. |
Таблица 1 - СЕВ-МИК РКН
Наименование характеристики |
Значение характеристики |
Номинальные значения частоты выходных сигналов, Гц |
1; 1^105; 1^106; 5^106 |
Параметры импульсного сигнала частотой 1 Гц: | |
- уровень выходного напряжения (положительная полярность на на- | |
грузке 50 Ом), В |
4,0±0,5 |
- длительность импульсов, мкс |
2,0±0,1 |
- длительность переднего фронта импульсов, нс, не более |
10 |
Среднее квадратическое значение напряжения выходного сигнала 5 МГц на нагрузке 75 Ом, В |
(1,0±0,2) |
Пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS на интервале времени измерения 1 сутки |
± 1,0-10-10 |
Продолжение таблицы 1
Наименование характеристики |
Значение характеристики |
Пределы допускаемого абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/ GPS, нс |
± 200 |
Среднее квадратическое отклонение результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS, нс, не более |
100 |
Рабочие условия эксплуатации:
|
от 5 до 40 80 |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
Потребляемая мощность, В •А, не более |
400 |
Таблица 2 - Масса и габаритные размеры основных составных частей СЕВ-МИК РКН
Наименование составной части СЕВ-МИК РКН |
Масса, кг, не более |
Г абаритные размеры (длина х ширина х высота), мм, не более |
1 Стойка в составе: | ||
- шкаф |
140,0 |
600 х 705 х 2160 |
-БС ВОЛС |
4,0 |
450 х 330 х 90 |
- устройство распределения питания |
3,1 |
485 х 465 х 50 |
- БФШВ |
15,0 |
485 х 350 х 270 |
- ИБП |
37,0 |
215 x 470 x 365 |
- переключатель AP7723 Rask Auto- |
3,7 |
430 x 45 x 240 |
matic Transfer Switch APC | ||
2 БА |
0,9 |
(диаметр х длина) 120 x 190 |
3 УМ |
0,2 |
(диаметр х длина) 35 x 115 |
