Номер по Госреестру СИ: 63061-16
63061-16 Фотометры
(Реал ПИ)
Назначение средства измерений:
Фотометры «Реал ПИ» предназначены для измерения оптической плотности жидких сред в 96-луночном планшете при проведении иммуноферментных исследований.
Внешний вид.
Фотометры
Рисунок № 1
Внешний вид.
Фотометры
Рисунок № 2
Внешний вид.
Фотометры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.02.2021
Номер записи - 154237
ID в реестре СИ - 376637
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Фотометр РЕАЛ ПИ, Реал Р, Реал Пи, нет модификации, нет данных, мод. Реал ПИ, Без модификации, ., "Реал Р", "Реал Пи",
Производитель
Изготовитель - ЗАО "Вектор-Бест-Балтика"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 104
Выдано извещений - 0
Кол-во периодических поверок - 72
Кол-во средств измерений - 34
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№56 от 2016.02.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Фотометры (Реал ПИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Вектор-Бест-Балтика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63061-16 03.02.2021 |
Фотометры , Реал ПИ ЗАО "Вектор-Бест-Балтика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
65176-16 15.09.2026 |
Фотометры , Реал Р ЗАО "Вектор-Бест-Балтика" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
Кто поверяет Фотометры (Реал ПИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 63 | 4 | 16 | 45 | 0 | 61 | 16 | 45 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОН М" (RA.RU.311762) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Фотометры (Реал ПИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
6518 | 8420 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9907 | 8420 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
7875 | 8420 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
9379 | 8420 |
Программное обеспечение
Фотометры «Реал ПИ» имеют встроенное программное обеспечение, которое используется для выполнения измерений, изменения настроечных параметров и т.д.
Основные функции программного обеспечения: управление работой прибора, обработка результатов измерений.
Программное обеспечение запускается в автоматическом режиме после включения прибора. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентиф икационные данные (признаки) |
Значение |
|
Идентификационное наименование программ- |
0071 |
|
ного обеспечения |
(Reader 35) |
|
Номер версии (идентификационный номер) программного обеспечения |
V4.65 и выше |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) (md5) |
- |
|
Другие идентификационные данные (если имеются) |
- |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульном листе Руководства по эксплуатации типографским способом и на корпус фотометра методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений изложены в документе: Комплексы автоматизированные для преана-литической подготовки проб и иммунохимических исследований «РеалБест». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фотометрам «Реал ПИ»
1 ГОСТ Р 50444-92 Приборы , аппараты и оборудование медицинское. Общие технические условия.
2. Комплексы автоматизированные для преаналитической подготовки проб и иммуно-химических исследований «РеалБест». Технические условия ТУ 9443-001-46922822-2014.
Поверка
Поверка осуществляется по документу МП-242-1800-2014 «Фотометры «Реал ПИ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2014 г.Средства поверки:
- комплект светофильтров поверочных КСП-02 ( № 38817-08).
Изготовитель
ЗАО «Вектор-Бест-Балтика»
ИНН 7810118490
196233, г. Санкт-Петербург, пр. Космонавтов, д. 42, лит.А
Тел.: 8 812 495 55 99
E-mail: vbbalt@vbest.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.
Фотометры имеют стационарное настольное исполнение. Фотометры состоят из измерительного блока и блока управления. Источником излучения служит светодиод, приемником излучения служит линейка кремниевых фотодиодов, перекрывающая спектральный диапазон от 405 до 620 нм. Управление и обработка результатов измерения фотометра производится с внешнего ПК.
Фотометры «Реал ПИ» входят в состав Комплексов автоматизированных для преаналитической подготовки проб и иммунохимических исследований «РеалБест» ТУ 9443-001-46922822-2014.
Рисунок 1 - Фотометр «Реал «ПИ» в составе Комплекса автоматизированного для преаналитической подготовки проб и иммунохимических исследований «РеалБест»
Место знака поверки
Место пломбы

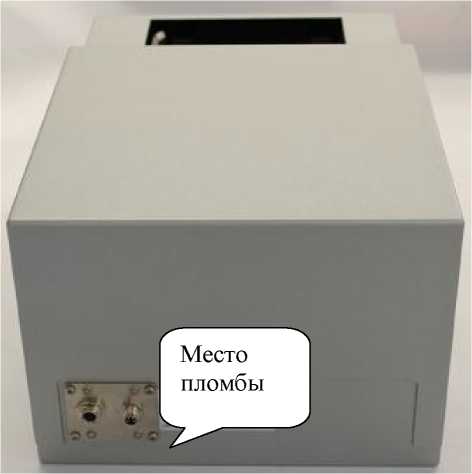

Рисунок 2 - Фотометр «Реал ПИ». Вид спереди Рисунок 3 - Фотометр «Реал ПИ». Вид сзади
Лист № 2
Всего листов 3
- Фотометр 1 шт .
- Руководство по эксплуатации 1 экз.
- Методика поверки МП-242-1800-2014 1 экз.
Основные метрологические характеристики анализатора приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Рабочие длины волн (стандартная поставка), нм |
405; 450; 492; 620 |
|
Диапазон показаний оптической плотности, Б |
от 0 до 4,0 |
|
Диапазон измерений оптической плотности, Б |
от 0 до 2,5 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении оптической плотности, Б (в диапазоне от 0 до 0,4 Б) |
±0,015 |
|
Пределы допускаемой относительной погрешности анализатора при измерении оптической плотности, % (в диапазоне св. 0,4 до 2,5 Б) |
±3,0 |
|
Предел допускаемого относительного среднего квадратичного отклонения случайной составляющей погрешности фотометра, % |
2,0 |
|
Время измерения, с |
22 |
|
Г абаритные размеры (ДлинахШиринахВысота), мм, не более |
220x340x160 |
|
Масса, кг, не более |
5,6 |
|
Потребляемая мощность, В • А, не более |
10 |
|
Напряжение питания частотой (50±1) Гц, В |
(220 ± 22) |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
0/"'' -диапазон температур окружающего воздуха, С |
от 10 до 35 |
|
-диапазон относительной влажности окружающего воздуха, % без конденсации, не более |
80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106,7 |
