Номер по Госреестру СИ: 63060-16
63060-16 Датчики давления
(ДДВ 020)
Назначение средства измерений:
Датчики давления ДДВ 020 (далее - датчики) предназначены для измерения избыточного давления.

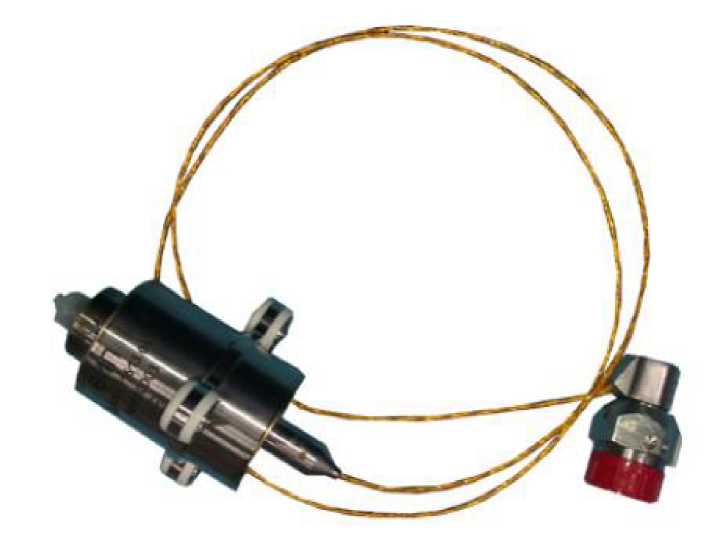

Внешний вид.
Датчики давления
Рисунок № 1

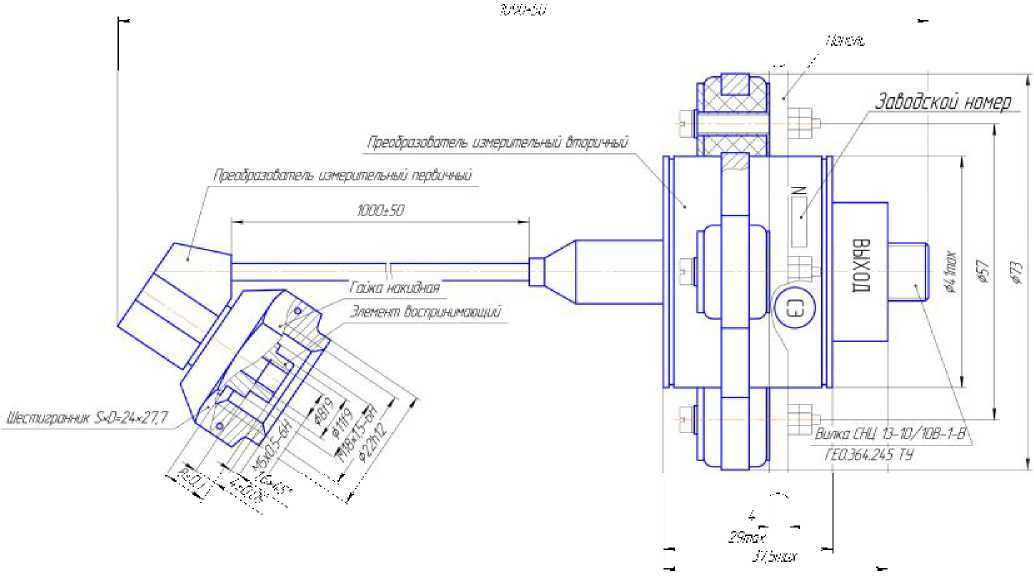

Внешний вид.
Датчики давления
Рисунок № 2

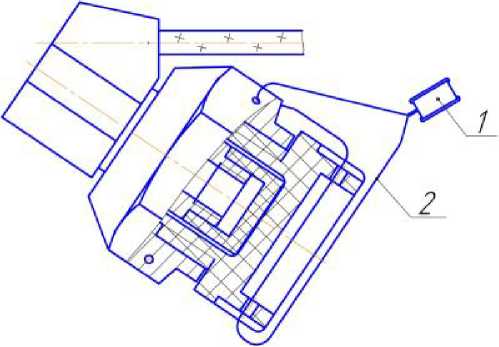

Внешний вид.
Датчики давления
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.02.2021
Номер записи - 154236
ID в реестре СИ - 376636
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№56 от 2016.02.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики давления (ДДВ 020)
