Номер по Госреестру СИ: 62976-15
62976-15 Спектрофотометры диодно-матричные
(SA 500)
Назначение средства измерений:
Спектрофотометры диодно-матричные SA 500 (далее - спектрофотометры)
предназначены для измерений спектральной оптической плотности жидких и твердых проб различного происхождения.
Внешний вид.
Спектрофотометры диодно-матричные
Рисунок № 1
Внешний вид.
Спектрофотометры диодно-матричные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.12.2020
Номер записи - 154144
ID в реестре СИ - 376544
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "PHARMA TEST Apparatebau AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1747 от 2015.12.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрофотометры диодно-матричные (SA 500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PHARMA TEST Apparatebau AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56137-14 04.12.2023 |
Установки измерительные, PHARMA TEST Фирма "PHARMA TEST Apparatebau AG" (ГЕРМАНИЯ ) |
1 год | |
|
62976-15 31.12.2020 |
Спектрофотометры диодно-матричные, SA 500 Фирма "PHARMA TEST Apparatebau AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67793-17 19.06.2027 |
Установки измерительные, PHARMA TEST мод. РТВ-М, РТВ-М500, РТВ 111Е-500, РТВ 111ЕР, РТВ 111ЕР-500, РТВА 211-500Е Фирма "PHARMA TEST Apparatebau AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67927-17 19.06.2022 |
Установки измерительные, PHARMA TEST мод. РТВ 420, РТВ 420-500, РТВ 420 Auto, РТВ 420 Auto-500, РТВ 420 Auto-1000 Фирма "PHARMA TEST Apparatebau AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Спектрофотометры диодно-матричные (SA 500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрофотометры диодно-матричные (SA 500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофотометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Для отдельного настольного |
Для встроенного в DTS 800 | |
|
Идентификационное наименование ПО |
TIDAS DAQ |
Argus/Di ssoluti on |
|
Номер версии ПО (идентификационный номер ПО) |
Не ниже 3.12.00 |
Не ниже 4.0.0015 |
|
Цифровой идентификатор ПО |
7B8DA800BEBB55C 17DFD6A1FB420BD E6 |
EDF2A5E96BEC 469DA3F64E9B DD386111 |
|
Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО) |
MD5 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам диодно-матричным SA 500ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм;
Техническая документация изготовителя PHARMA TEST Apparatebau AG, Германия.
Поверка
Поверкаосуществляется по документу МП 25-251-2015 «ГСИ. Спектрофотометры диодно-матричные SA 500. Методика поверки», утвержденному ГЦИ СИ ФГУП "УНИИМ" 30.10.2015 г.
Эталоны, используемые при поверке:
- эталон единиц спектральных коэффициентов пропускания, оптической плотности и значений максимумов полос поглощения по ГОСТ Р 8.557-2007 (границы абсолютной погрешности спектрального коэффициента направленного пропускания ± (0,25-0,5) % при Р=0,95 в спектральном диапазоне от 250 до 900 нм; границы абсолютной погрешности оптической
дт
± одз
плотности при ±
’I Б при P=0,95 в диапазоне измерений от 0 до 2 Б).
Изготовитель
Фирма PHARMA TEST Apparatebau AG, ГерманияSiemensstrasse 563512 Hainburg / GERMANY
Заявитель
Общество с ограниченной ответственностью "Соктрейд Лаб" (ООО "Соктрейд Лаб") 125252 Россия, г.Москва, ул. Алабяна, д. 13 корп.2 офис XXV
Тел./факс: (495) 150-03-08 e-mail :info@soctrade-lab.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)620000, г. Екатеринбург, ул. Красноармейская, 4 Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru.
Принцип работы спектрофотометров основан на разложении излучения в спектр и измерении ослабления излучения при прохождении его через анализируемый образец. В спектрофотометре излучение проходит через пробу и фокусируется на входной щели полихроматора. Диспергирующий элемент вызывает спектральное разложение излучения. В качестве диспергирующего элемента применяется голографическая решетка, свободная от сферических аберраций. Затем разложенное излучение проецируется на детектор. В качестве детектора используется диодная матрица, регистрирующая интенсивность излучения во всей спектральной области. Каждому диоду отнесена определенная очень узкая часть спектра. Считывание информации происходит одновременно со всех диодов. Поскольку регистрация спектров происходит очень быстро, временные интервалы между измерением образца сравнения и измерением анализируемого образца минимальны. Это обеспечивает получение корректных результатов даже при изменении условий окружающей среды, в том числе температуры, к которой особенно чувствительны полупроводниковые детекторы.
Конструктивно спектрофотометр может представлять собой как стационарный настольный прибор, так и спектрофотометр может быть встроен в автоматический тестер растворения таблеток DTS 800 (далее - DTS 800). Спектрофотометры оснащены
кюветодержателем, предназначенным для установки стандартных кювет на 8 или 16 позиций; ламповым модулем, вмещающим дейтериевую и вольфрамовую лампы, и диодно-матричным детектором с волновым диапазоном от 200 до 900 нм.
Управление спектрофотометром, выбор режимов измерений и контроль параметров, обработка оптических спектров излучений, получение результатов измерений осуществляется с помощью компьютера со специальным программным обеспечением.

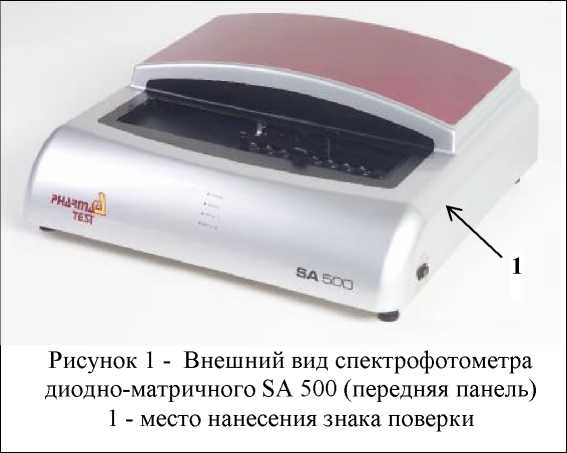

Внешний вид спектрофотометра SA 500 представлен на рисунке 1.
Внешний вид автоматического тестера растворения таблеток DTS 800 со встроенным спектрофотометром SA 500, представлен на рисунке 2.

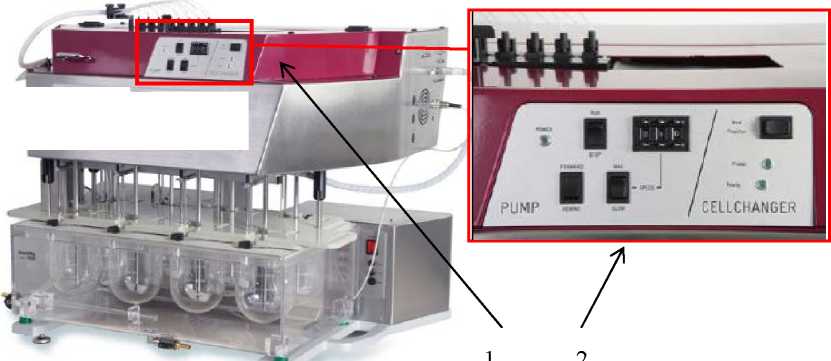

Рисунок 2 - Внешний вид автоматического тестера растворения таблеток DTS 800 со встроенным спектрофотометром SA 500:
-
1 - место нанесения знака поверки
-
2 - передняя панель спектрофотометра
приведена в таблице 3 для отдельного настольного прибора и в таблице 4 для варианта спектрофотометра, встроенного в автоматический тестер растворения таблеток DTS 800.
Таблица 3 -
|
Наименование |
Количество, шт. |
|
Спектрофотометр SA 500 диодно-матричный |
1 |
|
Программное обеспечение Tidas DAQ |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 25-251-2015 |
1 |
Таблица 4 -
|
Наименование |
Количество, шт. |
|
Автоматический тестер растворения таблеток DTS 800 с встроенным спектрофотометром SA 500 диодно-матричным |
1 |
|
Программное обеспечение Argus / Dissolution |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 25-251-2015 |
1 |
Метрологические характеристики нормированы с учетом ПО и приведены в таблице 2.
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
от 200 до 900 |
|
Диапазон измерений оптической плотности, Б |
от 0 до 2 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б |
± 0,06 |
Продолжение таблицы 2
|
Пределы допускаемой абсолютной погрешности измерений длины волны, нм |
± 2,0 |
|
Спектральное разрешение, нм |
0,8 |
|
Время измерения одного спектра, с |
2 |
|
Количество диодов |
1024 |
|
Габаритные размеры (ДхШхВ), мм: - настольного спектрофотометра |
680x190x250 |
|
- прибора DST 800 со встроенным спектрофотометром |
850x580x500 |
|
Масса, кг: - настольного спектрофотометра |
11 |
|
- прибора DST 800 со встроенным спектрофотометром |
103 |
|
Потребляемая мощность, В • А, не более |
85 |
|
Напряжение питания частотой (50±1) Гц, В |
220 ± 22 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C |
от 18 до 25 |
|
- относительная влажность воздуха, % |
не более 80 |
